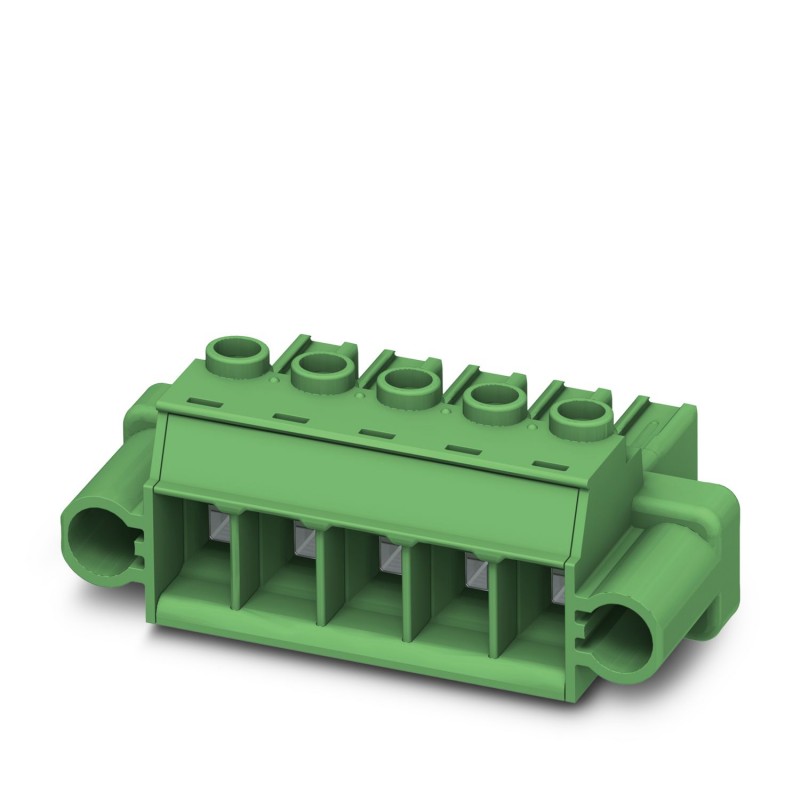

PC 5/ 6-STF1-7,62BDW2-BR-QSO 1784130 PHOENIX CONTACT Разъем печатной платы

PC 5/ 6-STF1-7,62BDW2-BR-QSO

1784130

PHOENIX_CONTACT

50

Разъем печатной платы

Разъемы для печатной платы, номинальное сечение: 6 мм2, цвет: зеленый, номинальный ток: 41 A, расчетное напряжение (III/2): 1000 В, поверхность контакта: олово, тип контакта: Розетка, количество рядов: 1, полюсов: 6, cемейство изделий: PC 5/..-STF1, размер шага: 7,62 мм, тип подключения: Винтовой зажим с натяжной гильзой, направление подключения проводник/печатная плата: 0 °, защелки: - без защелки, штекерная система: COMBICON PC 5, блокировка: Винтовое крепление, тип крепления: Фланец, закрепляемый винтами, Форма упаковки: в картонной коробке

Подробнее


Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Технические характеристики
Характеристики изделий
Линейка изделийCOMBICON Connectors L
Тип изделияРазъемы для печатной платы
Серия изделийPC 5/..-STF1
Полюсов6
Размер шага7,62 мм
Количество рядов1
Крепежный фланецФланец, закрепляемый винтами
Электрические характеристики
Номинальный ток IN41 A
Номинальное напряжение UN1000 В
Степень загрязнения3
Проходное сопротивление0,4 мΩ
Расчетное напряжение (III/3)1000 В
Расчетное импульсное напряжение (III/3)8 кВ
Расчетное напряжение (III/2)1000 В
Расчетное импульсное напряжение (III/2)8 кВ
Расчетное напряжение (II/2)1000 В
Расчетное импульсное напряжение (II/2)6 кВ
Характеристики клемм
Технология подключения
КонструкцияСтандартная
Система штекерных соединителейCOMBICON PC 5
Номинальное сечение6 мм²
Тип контактаРозетка
Блокировка
Тип фиксатораВинтовое крепление
Крепежный фланецФланец, закрепляемый винтами
Момент затяжки0,3 Нм ... 0,7 Нм
Соединение провода
Тип подключенияВинтовой зажим с натяжной гильзой
Направление подключения, проводник / печатная плата0 °
Сечение жесткого провода0,2 мм² ... 10 мм²
Сечение гибкого провода0,2 мм² ... 6 мм²
Сечение проводника AWG24 ... 10
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки0,25 мм² ... 6 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом0,25 мм² ... 4 мм²
2 жестких провода одинакового сечения0,2 мм² ... 2,5 мм²
2 гибких провода одинакового сечения0,2 мм² ... 4 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой0,25 мм² ... 2,5 мм²
Калиберная пробка a x b / диаметр3,6 мм x 3,1 мм / 3,4 мм
Длина оголяемой части10 мм
Момент затяжки0,5 Нм ... 0,8 Нм (≤ 4 мм² от 0,5 Нм до 0,6 Нм, > 4 мм² от 0,7 Нм до 0,8 Нм)
Спецификации материала
Данные о материале - контакт
УказаниеСоответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контактСплав меди
Качество поверхностигорячее лужение
Металлическая поверхность точки подключения (внешнее покрытие)Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны контакта (покрытие)Олово (4 - 8 мкм Sn)
Данные о материале - корпус
Цвет ()()
Изоляционный материалPA
Группа изоляционного материалаI
CTI согласно МЭК 60112600
Класс воспламеняемости согласно UL 94V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2125 °C
Размеры
Размер шага7,62 мм
Высота19,7 мм
Монтаж
Тип подключенияВинтовой зажим с натяжной гильзой
Фланец
Момент затяжки0,3 Нм ... 0,7 Нм
Примечания
Указания по эксплуатацииСоединители COMBICON соответствуют DIN EN 61984 для разъемов без коммутационной способности (COC). При надлежащем использовании они не должны вставляться или извлекаться под напряжением или под нагрузкой.
Механические испытания
Испытание на повреждение и расшатывание проводника
Спецификации по испытаниюDIN EN 60999-1 (VDE 0609-1):2000-12
РезультатИспытание пройдено
Испытание на растяжение
Спецификации по испытаниюDIN EN 60999-1 (VDE 0609-1):2000-12
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение0,2 мм² / жесткий / > 10 Н
0,2 мм² / гибкий / > 10 Н
10 мм² / жесткий / > 90 Н
6 мм² / гибкий / > 80 Н
6 мм² / жесткий / > 80 Н
4 мм² / гибкий / > 60 Н
Усилие подключения и извлечения
РезультатИспытание пройдено
Количество циклов50
Усилие установки на 1 полюс, прибл.8 Н
Усилие съема на 1 полюс, прибл.6,5 Н
Проверка момента затяжки
Спецификации по испытаниюDIN EN 60999-1 (VDE 0609-1):2000-12
Стойкость маркировки
Спецификации по испытаниюDIN EN 60068-2-70:1996-07
РезультатИспытание пройдено
Поляризация и кодирование
Спецификации по испытаниюDIN EN 60512-13-5:2006-11
РезультатИспытание пройдено
Визуальный осмотр
Спецификации по испытаниюDIN EN 60512-1-1:2003-01
РезультатИспытание пройдено
Проверка размеров
Спецификации по испытаниюDIN EN 60512-1-2:2003-01
РезультатИспытание пройдено
Экологические условия и условия эксплуатации
Испытание на вибростойкость
Спецификации по испытаниюDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Частота10 - 150 - 10 Гц
Скорость развертки1 октава/мин.
Амплитуда0,35 мм (10 Гц ... 60,1 Гц)
Скорость развертки5г (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось2,5 ч
Испытания на долговечность
Спецификации по испытаниюDIN IEC 60512-5:1994-05
Импульсное напряжение на уровне моря7,3 кВ
Проходное сопротивление R10,4 мΩ
Проходное сопротивление R20,5 мΩ
Циклы установки50
Климатические испытания
Спецификации по испытаниюDIN EN ISO 6988:1997-03
Коррозионное воздействие0,2 дм3SO2на 300 дм3/40 °C/1 цикл
Тепловая нагрузка100 °C/168 ч
Испытательное переменное напряжение3,31 кВ
Ударопрочность
Спецификации по испытаниюDIN EN 60068-2-27 (VDE 0468-2-27):2010-02
Форма удараПолусинусоида
Ускорение30г
Продолжительность удара18 мс
Направление испытанияX-, Y- и Z-ось (положит. и отрицат.)
Условия окружающей среды
Температура окружающей среды (при эксплуатации)-40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)
Температура окружающей среды (хранение/транспорт)-40 °C ... 70 °C
Относительная влажность воздуха (хранение/транспорт)30 % ... 70 %
Температура окружающей среды (при монтаже)-5 °C ... 100 °C
Электрические испытания
Термическое испытание Группа испытания C
Спецификации по испытаниюDIN EN 60512-5-1:2003-01
Испытанное число контактов12
Сопротивление изоляции
Спецификации по испытаниюDIN EN 60512-3-1:2003-01
Сопротивлением изоляции между соседними полюсами>1012Ом
Воздушные зазоры и пути утечки
Спецификации по испытаниюDIN EN 60664-1 (VDE 0110-1):2008-01
Группа изоляционного материалаI
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))CTI 600
Расчетное напряжение изоляции (III/3)1000 В
Расчетное импульсное напряжение (III/3)8 кВ
минимальное значение воздушного зазора - негомогенное поле (III/3)8 мм
минимальное значение пути утечки (III/3)12,5 мм
Расчетное напряжение изоляции (III/2)1000 В
Расчетное импульсное напряжение (III/2)8 кВ
минимальное значение воздушного зазора - негомогенное поле (III/2)8 мм
минимальное значение пути утечки (III/2)8 мм
Расчетное напряжение изоляции (II/2)1000 В
Расчетное импульсное напряжение (II/2)6 кВ
минимальное значение воздушного зазора - негомогенное поле (II/2)5,5 мм
минимальное значение пути утечки (II/2)5,5 мм
Cпецификация упаковки
Форма упаковкив картонной коробке

Datasheet - PDF

▲
