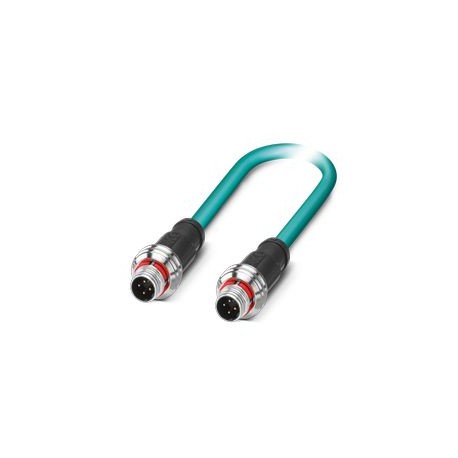

NBC-P12MSD/ 5,0-93E/P12MSD 1476051 PHOENIX CONTACT Сетевой кабель, CAT5 Ethernet (100 Мбит/с), 4-полюсный, б..
NBC-P12MSD/ 5,0-93E/P12MSD
1476051
PHOENIX_CONTACT
Сетевой кабель, CAT5 Ethernet (100 Мбит/с), 4-полюсный, безгалогенный полиуретан, синий RAL 5021, экранированный (Advanced Shielding Technology), прямой разъем M12 Push-pull, кодировка: D / IP67, прямой разъем M12 Push-pull, кодировка: D / IP67, длина кабеля: 5 м
Сетевой кабель, CAT5 Ethernet (100 Мбит/с), 4-полюсный, экранированный (Advanced Shielding Technology), прямой разъем M12, кодировка: D push-pull / IP67, прямой разъем M12, кодировка: D push-pull / IP67, длина кабеля: 5 м
Сетевой кабель, Ethernet CAT5 (100 Мбит/с), 4-полюсный, экранированный (Advanced Shielding Technology), M12 Push-Pull прямой мужской разъём, ключ: D/IP67, над M12 Push-Pull прямым мужским разъёмом, ключ: D/IP67, длина кабеля: 5 м
Датчики (сенсоры) > Коммутационный шнур сенсор-привод
Кабели и приводы датчиков
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲| Тип продукта | Заранее собранный кабель передачи данных |
| Тип датчика | Эфирнет |
| Количество полюсов | 4 |
| приложение | Стандарт |
| Бронетехника | да |
| Система шин | Эфирнет |
| Тип/категория сигнала | CAT5 Ethernet (IEC 11801), 100 Мбит/с |
| Индикация состояния | Нет |
| Наличие статусного дисплея | Нет |
| Номинальное напряжение Uн | 48 V AC |
| 60 В постоянного тока | |
| Номинальный ток Iн | 1,5 А |
| Поддержка передачи | медь |
| Свойства передачи (категория) | CAT5 (IEC 11801:2002) |
| Подключение 1 | |
| тип | M12 Push-Pull Прямой мужской разъём / IP67 |
| Количество полюсов | 4 |
| Режим замка | Двухтактный |
| Тип кодирования | D (Данные) |
| Цветная поверхность гнезда | чёрный |
| Класс воспламеняемости согласно UL 94 | V0 |
| материал | CuSn (Контакт) |
| Ni/Au (контактная поверхность) | |
| PA (держатель контакта) | |
| TPU, огнеупорный, самозатухающий (поверхность пробки) | |
| Литье из цинка, никелированное покрытие (винтовое соединение) | |
| ФКМ (совместный) | |
| Циклы пробки | ≥ 100 |
| Контактное сопротивление | ≤ 5 мОм |
| Сопротивление изоляции | ≥ 100 МОм |
| Категория всплеска напряжения | II |
| Степень загрязнения | 3 |
| Защита от проникновения | IP67 |
| Температура окружающей среды (работающая) | -25 °С ... 85 °С |
| Подключение 2 | |
| тип | M12 Push-Pull Прямой мужской разъём / IP67 |
| Количество полюсов | 4 |
| Режим замка | Двухтактный |
| Тип кодирования | D (Данные) |
| Цветная поверхность гнезда | чёрный |
| Класс воспламеняемости согласно UL 94 | V0 |
| материал | CuSn (Контакт) |
| Ni/Au (контактная поверхность) | |
| PA (держатель контакта) | |
| TPU, огнеупорный, самозатухающий (поверхность пробки) | |
| Литье из цинка, никелированное покрытие (винтовое соединение) | |
| ФКМ (совместный) | |
| Циклы пробки | ≥ 100 |
| Контактное сопротивление | ≤ 5 мОм |
| Сопротивление изоляции | ≥ 100 МОм |
| Степень загрязнения | 3 |
| Категория всплеска напряжения | II |
| Защита от проникновения | IP67 |
| Температура окружающей среды (работающая) | -25 °С ... 85 °С |
| Длина кабеля | 5 м |
| Гибкий Ethernet CAT5, 2 пары [93E] | |
| Размерный чертеж |  |
| Вес ножны | 42 кг/км |
| Стиль UL AWM | 20963 (80 °C / 30 В) |
| Стандарты/спецификации кабелей | Требования к электрооборудованию EN 50288-2-2 |
| Количество полюсов | 4 |
| Бронетехника | да |
| тип | Гибкий Ethernet CAT5, 2 пары [93E] |
| Структура проводников | 2x2xAWG26/7, SF/UTP |
| Время движения сигнала | 5,3 нс/м |
| Структура проводника сигнальной линии | 7x 0,16 мм |
| Сигнальная линия AWG | 26 |
| Участок кабеля | 2x 2x 0,14 мм² |
| Диаметр провода с изоляцией | 0,98 мм |
| Внешний диаметр кабеля | 6,4 мм ±0,2 мм |
| Наружная оболочка, материал | PURE |
| Внешняя оболочка, цвет | Lagoon Blue RAL 5021 |
| Проводящий материал | Голый Cu Cord |
| Изоляционный материал провода | Вспененный полиэтилен |
| Пряжа, цвет | белый/оранжево-оранжевый, белый/зелено-зеленый |
| Толщина наружной оболочки | 1,2 мм |
| Парная проводка | 2 нити на пару |
| Общая проводка | 2 пары с двумя заполняющими массами в направлении ядра |
| Экранирующее оптическое покрытие | 70 % |
| Сопротивление изоляции | ≥ 500 МОм*км |
| Сопротивление связям | ≤ 100,00 мОм/м (для 10 МГц) |
| Резистор петли | ≤ 290.00 Ω/км |
| Волновое сопротивление | 100 Ω ±5 Ω (для 100 МГц) |
| Пропускная способность линии | ок. 45 нФ/км (при 1 кГц) |
| Номинальное напряжение кабеля | ≤ 100 В (пиковое значение, пар для высоких токов) |
| Испытательное напряжение провода/провода | 700 В (50 Гц, 1 мин.) |
| Испытательное напряжение провода/экранирования | 700 В (50 Гц, 1 мин.) |
| Грузоподъёмность кабеля | 2 А (согласно DIN VDE 0891-1) |
| Минимальный радиус изгиба, фиксированное положение | 4 х Г |
| Минимальный радиус изгиба, гибкое положение | 8 х Г |
| Минимальный радиус изгиба, фиксированная установка | 26 мм |
| Минимальный радиус изгиба, гибкая установка | 52 мм |
| Прочность на растяжение | ≤ 80 Н |
| Параречевые нарушения (NEXT) | 65.3 дБ (на частоте 1 МГц) |
| 56,3 дБ (на 4 МГц) | |
| 50,3 дБ (для 10 МГц) | |
| 47,2 дБ (на частоте 16 МГц) | |
| 45,8 дБ (на частоте 20 МГц) | |
| 42,9 дБ (на 31,25 МГц) | |
| 38,4 дБ (на частоте 62,5 МГц) | |
| 35,3 дБ (при 100 МГц) | |
| Кумулятивный перекрёсток (PSNEXT) | 62.3 дБ (на частоте 1 МГц) |
| 53,3 дБ (на частоте 4 МГц) | |
| 47,3 дБ (на частоте 10 МГц) | |
| 44,2 дБ (на частоте 16 МГц) | |
| 42,8 дБ (на частоте 20 МГц) | |
| 39.9 дБ (на 31.25 МГц) | |
| 35,4 дБ (на частоте 62,5 МГц) | |
| 32,3 дБ (на 100 МГц) | |
| Нарушение регулярности (RL) | 23 дБ (на частоте 4 МГц) |
| 24,1 дБ (на частоте 8 МГц) | |
| 25 дБ (для 10 МГц) | |
| 25 дБ (для 16 МГц) | |
| 25 дБ (для 20 МГц) | |
| 23,6 дБ (на 31,25 МГц) | |
| 21.5 дБ (при 62.5 МГц) | |
| 20,1 дБ (на частоте 100 МГц) | |
| Эффект экрана | 3.2 дБ (на частоте 1 МГц) |
| 6 дБ (для 4 МГц) | |
| 9,5 дБ (для 10 МГц) | |
| 12,1 дБ (на частоте 16 МГц) | |
| 13,6 дБ (на частоте 20 МГц) | |
| 17,1 дБ (на 31,25 МГц) | |
| 24.8 дБ (на частоте 62.5 МГц) | |
| 32 дБ (на 100 МГц) | |
| Без галогенов | в соответствии с IEC 60754-1 |
| Устойчивость к распространению пламени | в соответствии с IEC 60332-1-2 |
| согласно стандарту UL VW1 | |
| в соответствии с UN ECE-R 118.03 | |
| Устойчивость масла | в соответствии с EN 60811-2-1 |
| Температура окружающей среды (работающая) | -40 °С ... 80 °C (кабель, стационарная установка) |
| -20 °C ... 80 °C (кабель, гибкая укладка) | |
| Температура окружающей среды (монтаж) | -20 °С ... 80 °С |
