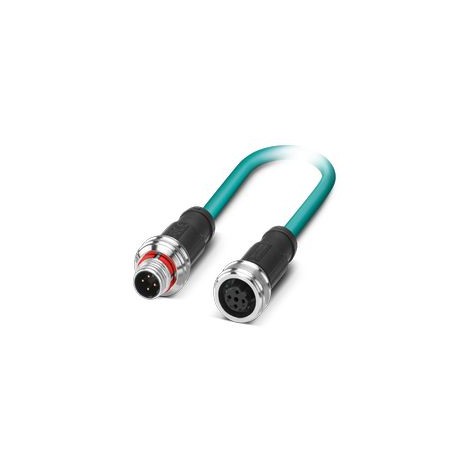

NBC-P12MSD/ 5,0-93E/P12FSD 1476058 PHOENIX CONTACT Сетевой кабель, CAT5 Ethernet (100 Мбит/с), 4-полюсный, б.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

NBC-P12MSD/ 5,0-93E/P12FSD 1476058 PHOENIX CONTACT Сетевой кабель, CAT5 Ethernet (100 Мбит/с), 4-полюсный, б..

NBC-P12MSD/ 5,0-93E/P12FSD

1476058

PHOENIX_CONTACT

Сетевой кабель, CAT5 Ethernet (100 Мбит/с), 4-полюсный, безгалогенный полиуретан, водяной синий RAL 5021, экранированный (Advanced Shielding Technology), прямой разъем M12 Push-pull, кодирование: D / IP67, на прямую гнездо M12 Push-pull, кодирование: D / IP67, длина кабеля: 5 м

Сетевой кабель, Ethernet CAT5 (100 Мбит/с), 4-полюсный, экранированный (Advanced Shielding Technology), прямой разъем M12, кодировка: D push-pull / IP67, a Прямая розетка M12, кодировка: D push-pull / IP67, длина кабеля: 5 м

Подробнее


Датчики (сенсоры) > Коммутационный шнур сенсор-привод

Кабели и приводы датчиков

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $94.72
Цена за единицу: $94.72
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Технические данные
Свойства элемента
Тип продуктаГотовый кабель для передачи данных
Тип датчикаЭфирнет
Количество полюсов4
приложениеСтандарт
Экранированныйда
Интерфейсы
Система шинЭфирнет
Тип/категория сигналаEthernet CAT5 (IEC 11801), 100 Мбит/с
Вывесок
Индикация состоянияНет
Индикация доступного состоянияНет
Электрические свойства
Номинальное напряжение Uн48 V AC
60 В постоянного тока
Номинальный ток Iн1,5 А
Среда пропусканиямедь
Характеристики трансмиссии (категория)CAT5 (IEC 11801:2002)
Соединители
Подключение 1
СтроительствоM12 Push-pull / IP67 Прямой разъем
Количество полюсов4
Система запиранияДвухтактный
Тип кодировкиD (Данные)
Цвет корпуса рукояткичёрный
Класс воспламеняемости согласно UL 94V0
материалCuSn (Контакт)
Ni/Au (поверхностные контакты)
PA (Связаться со службой поддержки)
ТПУ, легковоспламеняющийся, самозатухающий (корпус рукоятки)
Цинковое литье под давлением, никелированное (винтовое соединение)
FKM (Доска)
Циклы вилки≥ 100
Контактное сопротивление≤ 5 мОм
Сопротивление изоляции≥ 100 МОм
Категория всплеска напряженияIi
Степень загрязнения3
Индекс защитыIP67
Температура окружающей среды (рабочая)-25 °С ... 85 °С
Подключение 2
СтроительствоПрямая внутренняя резьба M12 push-pull / IP67
Количество полюсов4
Система запиранияДвухтактный
Тип кодировкиD (Данные)
Цвет корпуса рукояткичёрный
Класс воспламеняемости согласно UL 94V0
материалCuSn (Контакт)
Ni/Au (поверхностные контакты)
PA (Связаться со службой поддержки)
ТПУ, легковоспламеняющийся, самозатухающий (корпус рукоятки)
Цинковое литье под давлением, никелированное (винтовое соединение)
FKM (Доска)
Циклы вилки≥ 100
Контактное сопротивление≤ 5 мОм
Сопротивление изоляции≥ 100 МОм
Степень загрязнения3
Категория всплеска напряженияIi
Индекс защитыIP67
Температура окружающей среды (рабочая)-25 °С ... 85 °С
Кабель/Линия
Длина кабеля5 м
CAT5 Гибкий Ethernet, 2 пары [93E]
Размерная схемаhmwurhgqiu.jpg
Вес кабеля42 кг/км
Стиль UL AWM20963 (80 °C / 30 В)
Стандарты/спецификации кабелейТребования к электрооборудованию EN 50288-2-2
Количество полюсов4
Экранированныйда
Тип кабеляCAT5 Гибкий Ethernet, 2 пары [93E]
Конструкция проводника2x2xAWG26/7, SF/UTP
Время прохождения сигнала5,3 нс/м
Конструкция проводника Сигнальный кабель7x 0,16 мм
Сигнальная линия AWG26
Сечение линии2x 2x 0,14 мм²
Диаметр проводника, включая изоляцию0,98 мм
Наружный диаметр кабеля6,4 мм ±0,2 мм
Внешняя оболочка, материалПУР
Внешняя обертка, цветнаяголубой цвет морской волны RAL 5021
Токопроводящий материалГолый проводник Cu
Материал: изоляция проводникаВспененный полиэтилен
Один драйвер, цветбелый/оранжево-оранжевый, белый/зелено-зеленый
Толщина стенки Наружная обертка1,2 мм
Парная проводка2 проводника в паре
Общая кабельная разводка2 пары с 2 пломбами в качестве сердцевины
Визуальная крышка экрана70 %
Сопротивление изоляции≥ 500 МОм*км
Передаточный импеданс≤ 100,00 мОм/м (на 10 МГц)
Стойкость к полировке≤ 290.00 Ω/км
Собственный импеданс100 Ω ±5 Ω (на 100 МГц)
Производительность линииок. 45 нФ/км (при 1 кГц)
Кабель номинального напряжения≤ 100 В (пиковое значение, не подходит для высокой интенсивности)
Проводник испытательного напряжения/проводник700 В (50 Гц, 1 мин.)
Проводник/дисплей испытательного напряжения700 В (50 Гц, 1 мин.)
Пропускная способность линии по току2 А (согласно DIN VDE 0891-1)
Минимальный радиус изгиба, фиксированный4 х Г
Минимальный радиус изгиба, гибкое позиционирование8 х Г
Меньший радиус изгиба, фиксированный монтаж26 мм
Меньший радиус изгиба, подвижный монтаж52 мм
Прочность на растяжение≤ 80 Н
Парадиафоническое затухание (NEXT)65,3 дБ (с частотой 1 МГц)
56,3 дБ (на 4 МГц)
50,3 дБ (на частоте 10 МГц)
47,2 дБ (с частотой 16 МГц)
45,8 дБ (на частоте 20 МГц)
42,9 дБ (на 31,25 МГц)
38,4 дБ (на частоте 62,5 МГц)
35,3 дБ (при 100 МГц)
Парадиафоническое затухание с пронумерованным питанием (PSNEXT)62,3 дБ (с частотой 1 МГц)
53,3 дБ (на частоте 4 МГц)
47,3 дБ (на частоте 10 МГц)
44,2 дБ (с частотой 16 МГц)
42,8 дБ (на частоте 20 МГц)
39.9 дБ (на 31.25 МГц)
35,4 дБ (на частоте 62,5 МГц)
32,3 дБ (на 100 МГц)
Обратное затухание (RL)23 дБ (на частоте 4 МГц)
24,1 дБ (на частоте 8 МГц)
25 дБ (на частоте 10 МГц)
25 дБ (при 16 МГц)
25 дБ (на частоте 20 МГц)
23,6 дБ (на 31,25 МГц)
21.5 дБ (при 62.5 МГц)
20,1 дБ (на частоте 100 МГц)
Затемнение экрана3,2 дБ (с частотой 1 МГц)
6 дБ (на частоте 4 МГц)
9.5 дБ (на 10 МГц)
12,1 дБ (с частотой 16 МГц)
13,6 дБ (на частоте 20 МГц)
17,1 дБ (на 31,25 МГц)
24.8 дБ (на частоте 62.5 МГц)
32 дБ (на 100 МГц)
Отсутствие галогеновв соответствии с IEC 60754-1
Огнестойкостьв соответствии с IEC 60332-1-2
в соответствии с UL VW1
в соответствии с UN ECE-R 118.03
Маслостойкостьв соответствии с EN 60811-2-1
Температура окружающей среды (рабочая)-40 °С ... 80°C (кабель, фиксированное расположение)
-20 °С ... 80 °C (Кабель, подвижное расположение)
Температура окружающей среды (компоновка)-20 °С ... 80 °С

ETIM for 1476058 Sensors (EC001855)
Характеристика Значение
Number of poles (EF001391) 4
Type of electrical connection, field-sided (EF005525) M12
Type of plug-in contact, field sided (EF006269) Female (bus)
Positioning cable feed, field-sided (EF005928) Other
Cable length (EF000536) 5 m
Material of cable sheath (EF004136) Other
Halogen free (EF000025) Yes
Colour cable sheath (EF008249) Other
With LED indication (EF005950) No
Screened (EF000881) Yes
Vulcanize (EF004115) No
Material contact body (EF008248) Other
Permitted cable outer temperature after assembling without vibration (EF001686) -40 °C
Permitted cable outer temperature during assembling/handling (EF001685) -20 °C
Rated current In (EF008250) 1.5 A
Rated voltage (EF000228) 48 V
Degree of protection (IP) (EF005474) IP67
