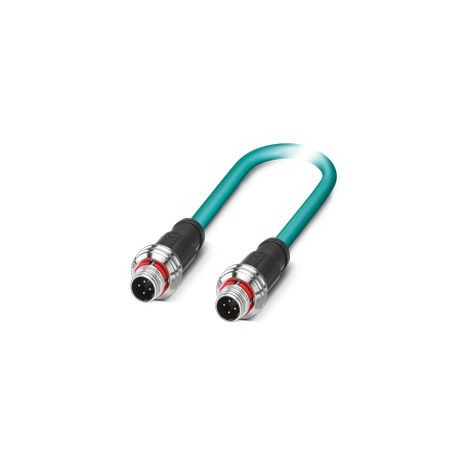

NBC-P12MSD/ 3,0-93E/P12MSD 1554011 PHOENIX CONTACT Сетевой кабель, CAT5 Ethernet (100 Мбит/с), 4-полюсный, M.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

NBC-P12MSD/ 3,0-93E/P12MSD 1554011 PHOENIX CONTACT Сетевой кабель, CAT5 Ethernet (100 Мбит/с), 4-полюсный, M..

NBC-P12MSD/ 3,0-93E/P12MSD

1554011

PHOENIX_CONTACT

50

Сетевой кабель, CAT5 Ethernet (100 Мбит/с), 4-полюсный, M12 Push-pull прямой разъем, кодировка: D/IP67, на M12 Push-pull прямой разъем, кодировка: D/IP67, длина кабеля: 3 м

Сетевой кабель

Сетевой кабель, Ethernet CAT5 (100 Мбит/с), 4-контактный, Штекер прямой M12 Push Pull, кодировка: D / IP67, при подключении прямой M12 Push Pull, кодировка: D / IP67, длина кабеля: 3 м

Подробнее


Датчики (сенсоры) > Коммутационный шнур сенсор-привод

Кабели и приводы датчиков

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $3,195.37
Цена за единицу: $63.91
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Технические данные
Свойства продукта
Тип продуктаКабель передачи данных в сборе
Тип датчикаЭфирнет
Количество позиций4
приложениеСтандарт
Экранированныйда
Интерфейсы
Система шинЭфирнет
Тип/категория сигналаEthernet CAT5 (IEC 11801), 100 Мбит/с
Сигнализация
Индикация состоянияНет
Дисплей состояния присутствуетНет
Электрические свойства
Номинальное напряжение Uн48 В переменного тока
60 В постоянного тока
Номинальный ток Iн1,5 А
Передающая средамедь
Характеристики трансмиссии (категория)CAT5 (IEC 11801:2002)
соединитель
Подключение 1
типВилка прямая M12 Push Pull / IP67
Количество позиций4
Тип блокировкиТолкать Тягу
Тип кодировкиD (Данные)
Цвет ручкичёрный
Класс горючести согласно UL 94V0
материалCuSn (Контакт)
Ni/Au (контактная поверхность)
PA (Контактные операторы)
ТПУ, трудновоспламеняющийся, самозатухающий (Grip)
Цинковое литье под давлением, никелированное (винтовое соединение)
FKM (уплотнение)
Циклы ввода/вывода≥ 100
Контактное сопротивление≤ 5 мОм
Сопротивление изоляции≥ 100 МОм
Категория перегружатьсяII
Степень загрязнения3
Степень защитыIP67
Температура окружающей среды (эксплуатация)-25 °С ... 85 °С
Подключение 2
типВилка прямая M12 Push Pull / IP67
Количество позиций4
Тип блокировкиТолкать Тягу
Тип кодировкиD (Данные)
Цвет ручкичёрный
Класс горючести согласно UL 94V0
материалCuSn (Контакт)
Ni/Au (контактная поверхность)
PA (Контактные операторы)
ТПУ, трудновоспламеняющийся, самозатухающий (Grip)
Цинковое литье под давлением, никелированное (винтовое соединение)
FKM (уплотнение)
Циклы ввода/вывода≥ 100
Контактное сопротивление≤ 5 мОм
Сопротивление изоляции≥ 100 МОм
Степень загрязнения3
Категория перегружатьсяII
Степень защитыIP67
Температура окружающей среды (эксплуатация)-25 °С ... 85 °С
Кабель/линия
Длина кабеля3 м
Ethernet гибкий CAT5, 2 пары [93E]
Размерный рисунокhmwurhgqiu.jpg
Экранированныйда
Стиль UL AWM20963 (80°C/30 В)
Вес кабеля42 кг/км
Тип кабеляГибкий интерфейс Ethernet CAT5, 2 пары
Короткий символ02ИС(СТ)К11И
Тип кабеля (аббревиатура)93Э
Тип/категория сигналаEthernet CAT5 (IEC 11801), 100 Мбит/с
Структура кабеля2x2xAWG26/7, SF/UTP
Наружный диаметр кабеля6,4 мм ±0,2 мм
Наружная оболочка, материалПУР
Внешняя оболочка, цветводяной синий RAL 5021
Толщина, наружная оболочка1,2 мм
Материал проводникаНеизолированные медно-литковые провода
Структура проводника сигнальной линии7x 0,16 мм
Сигнальная линия AWG26
Сечение проводника2x 2x 0,14 мм²
Материал изоляции проводаВспененный полиэтилен
Диаметр провода с изоляцией0,98 мм
Однопроволочный, цветнойбелый/оранжево-оранжевый, белый/зелено-зеленый
Витые пары2 ядра на пару
Общая изюминкаДве пары с двумя наполнителями до сердцевины
ЭкранированиеФольга с алюминиевым покрытием, луженая медная оплетка
Оптический экран70 %
Токонесущая способность кабеля2 А (согласно DIN VDE 0891-1)
Номинальное напряжение, кабель≤ 100 В (пиковое значение, не для приложений с высокой мощностью)
Испытательное напряжение Сердечник/Сердечник700 В (50 Гц, 1 мин.)
Испытательное напряжение сердечника/экрана700 В (50 Гц, 1 мин.)
Сопротивление изоляции кабеля≥ 500 МОм*км
Сопротивление сцепления≤ 100,00 мОм/м (на 10 МГц)
Волновой импеданс100 Ω ±5 Ω (на 100 МГц)
Сопротивление петли≤ 290.00 Ω/км
Пропускная способность кабеляок. 45 нФ/км (при 1 кГц)
Время выполнения сигнала5,3 нс/м
Прочность на растяжение≤ 80 Н
Минимальный радиус изгиба, фиксированная установка4 х Г
Минимальный радиус изгиба, гибкая установка8 х Г
Амортизация3,2 дБ (с частотой 1 МГц)
6 дБ (при 4 МГц)
9.5 дБ (на 10 МГц)
12,1 дБ (на частоте 16 МГц)
13.6 дБ (при 20 МГц)
17,1 дБ (при 31,25 МГц)
24,8 дБ (при 62,5 МГц)
32 дБ (на 100 МГц)
Затухание перекрестных помех на ближнем конце (NEXT)65,3 дБ (с частотой 1 МГц)
56,3 дБ (при 4 МГц)
50,3 дБ (на частоте 10 МГц)
47,2 дБ (на частоте 16 МГц)
45.8 дБ (при 20 МГц)
42,9 дБ (при 31,25 МГц)
38,4 дБ (при 62,5 МГц)
35,3 дБ (при 100 МГц)
Затухание перекрестных помех на ближних концах (PSNEXT)62,3 дБ (с частотой 1 МГц)
53,3 дБ (при 4 МГц)
47,3 дБ (на частоте 10 МГц)
44,2 дБ (на частоте 16 МГц)
42.8 дБ (при 20 МГц)
39,9 дБ (при 31,25 МГц)
35,4 дБ (при 62,5 МГц)
32,3 дБ (на 100 МГц)
Обратное затухание (RL)23 дБ (при 4 МГц)
24,1 дБ (при 8 МГц)
25 дБ (на частоте 10 МГц)
25 дБ (на частоте 16 МГц)
25 дБ (при 20 МГц)
23,6 дБ (при 31,25 МГц)
21,5 дБ (при 62,5 МГц)
20,1 дБ (на частоте 100 МГц)
Без галогеновв соответствии с IEC 60754-1
Стойкость к маслув соответствии с EN 60811-2-1
Огнестойкостьв соответствии с IEC 60332-1-2
в соответствии с UL VW1
в соответствии с UN ECE-R 118.03
Температура окружающей среды (эксплуатация)-20 °С ... 80 °C (кабель, гибкая установка)
-40 °С ... 80 °C (кабель, стационарная установка)

ETIM for 1554011 Sensors (EC001855)
Характеристика Значение
Number of poles (EF001391) 4
Type of electrical connection, field-sided (EF005525) M12
Type of plug-in contact, field sided (EF006269) Male (plug)
Positioning cable feed, field-sided (EF005928) Straight
Type of electrical connection, box-sided (EF005524) M12
Type of plug-in contact, box-sided (EF008386) Male (plug)
Positioning cable feed, box-sided (EF005927) Straight
Cable length (EF000536) 3 m
Material of cable sheath (EF004136) Other
Halogen free (EF000025) Yes
Colour cable sheath (EF008249) Other
With LED indication (EF005950) No
Screened (EF000881) Yes
Vulcanize (EF004115) No
Material contact body (EF008248) Other
Permitted cable outer temperature after assembling without vibration (EF001686) -40 °C
Permitted cable outer temperature during assembling/handling (EF001685) -20 °C
Rated current In (EF008250) 1.5 A
Rated voltage (EF000228) 48 V
Degree of protection (IP) (EF005474) IP67
