NBC-P12MSD/ 1,0-93E
1476008
PHOENIX_CONTACT
1

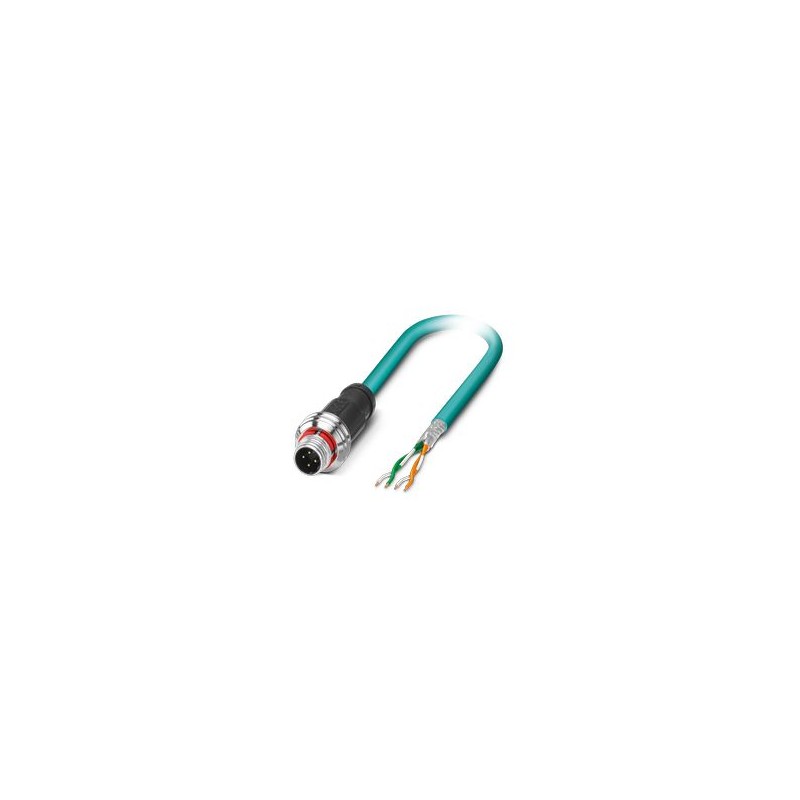

Сетевой кабель, Ethernet CAT5 (100 Мбит/с), 4-полюсный, экранированный (Advanced Shielding Technology), прямой разъем M12, кодировка: D Push-pull / IP67, до свободного конца кабеля, длина кабеля: 1 м
Home > PHOENIX_CONTACT
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Спасибо за Ваш интерес к нашим продуктам. Надеемся, что предложенные сроки окажутся приемлемыми для Вас.
Во время оформления заказа можете выбрать наиболее приемлимый для Вас вид доставки: Aéreo Express 24hrs, Terrestre Standard 48/72hrs, и т.д.
Тип продукта | Кабель передачи данных в сборе |
Тип датчика | Эфирнет |
Количество позиций | 4 |
приложение | Стандарт |
Экранированный | да |
Система шин | Эфирнет |
Тип/категория сигнала | Ethernet CAT5 (IEC 11801), 100 Мбит/с |
Индикация состояния | Нет |
Дисплей состояния присутствует | Нет |
Номинальное напряжение Uн | 48 В переменного тока |
60 В постоянного тока | |
Номинальный ток Iн | 1,5 А |
Передающая среда | медь |
Характеристики трансмиссии (категория) | CAT5 (IEC 11801:2002) |
Подключение 1 | |
тип | Вилка прямая M12 Push Pull / IP67 |
Количество позиций | 4 |
Тип блокировки | Толкать Тягу |
Тип кодировки | D (Данные) |
Класс горючести согласно UL 94 | V0 |
материал | CuSn (Контакт) |
Ni/Au (контактная поверхность) | |
PA (Контактные операторы) | |
ТПУ, трудновоспламеняющийся, самозатухающий (Grip) | |
Цинковое литье под давлением, никелированное (винтовое соединение) | |
FKM (уплотнение) | |
Циклы ввода/вывода | ≥ 100 |
Контактное сопротивление | ≤ 5 мОм |
Сопротивление изоляции | ≥ 100 МОм |
Категория перегружаться | II |
Степень загрязнения | 3 |
Степень защиты | IP67 |
Температура окружающей среды (эксплуатация) | -25 °С ... 85 °С |
Подключение 2 | |
тип | свободный конец кабеля |
Длина кабеля | 1 м |
Ethernet гибкий CAT5, 2 пары [93E] | |
Размерный рисунок | |
Вес кабеля | 42 кг/км |
Стиль UL AWM | 20963 (80°C/30 В) |
Стандарты/правила электропроводки | Требования к электрооборудованию EN 50288-2-2 |
Количество позиций | 4 |
Экранированный | да |
Тип кабеля | Ethernet гибкий CAT5, 2 пары [93E] |
Конструкция проводника | 2x2xAWG26/7, SF/UTP |
Время выполнения сигнала | 5,3 нс/м |
Структура проводника сигнальной линии | 7x 0,16 мм |
Сигнальная линия AWG | 26 |
Сечение проводника | 2x 2x 0,14 мм² |
Диаметр провода с изоляцией | 0,98 мм |
Наружный диаметр кабеля | 6,4 мм ±0,2 мм |
Наружная оболочка, материал | ПУР |
Внешняя оболочка, цвет | водяной синий RAL 5021 |
Материал проводника | Неизолированные медно-литковые провода |
Материал изоляции провода | Вспененный полиэтилен |
Однопроволочный, цветной | белый/оранжево-оранжевый, белый/зелено-зеленый |
Толщина, наружная оболочка | 1,2 мм |
Витые пары | 2 ядра на пару |
Общая изюминка | Две пары с двумя наполнителями до сердцевины |
Оптический экран | 70 % |
Сопротивление изоляции | ≥ 500 МОм*км |
Сопротивление сцепления | ≤ 100,00 мОм/м (на 10 МГц) |
Сопротивление петли | ≤ 290.00 Ω/км |
Волновой импеданс | 100 Ω ±5 Ω (на 100 МГц) |
Пропускная способность кабеля | ок. 45 нФ/км (при 1 кГц) |
Номинальное напряжение, кабель | ≤ 100 В (пиковое значение, не для приложений с высокой мощностью) |
Испытательное напряжение Сердечник/Сердечник | 700 В (50 Гц, 1 мин.) |
Испытательное напряжение сердечника/экрана | 700 В (50 Гц, 1 мин.) |
Токонесущая способность кабеля | 2 А (согласно DIN VDE 0891-1) |
Минимальный радиус изгиба, фиксированная установка | 4 х Г |
Минимальный радиус изгиба, гибкая установка | 8 х Г |
Наименьший радиус изгиба, фиксированная установка | 26 мм |
Наименьший радиус изгиба, подвижная установка | 52 мм |
Прочность на растяжение | ≤ 80 Н |
Затухание перекрестных помех на ближнем конце (NEXT) | 65,3 дБ (с частотой 1 МГц) |
56,3 дБ (при 4 МГц) | |
50,3 дБ (на частоте 10 МГц) | |
47,2 дБ (на частоте 16 МГц) | |
45.8 дБ (при 20 МГц) | |
42,9 дБ (при 31,25 МГц) | |
38,4 дБ (при 62,5 МГц) | |
35,3 дБ (при 100 МГц) | |
Затухание перекрестных помех на ближних концах (PSNEXT) | 62,3 дБ (с частотой 1 МГц) |
53,3 дБ (при 4 МГц) | |
47,3 дБ (на частоте 10 МГц) | |
44,2 дБ (на частоте 16 МГц) | |
42.8 дБ (при 20 МГц) | |
39,9 дБ (при 31,25 МГц) | |
35,4 дБ (при 62,5 МГц) | |
32,3 дБ (на 100 МГц) | |
Обратное затухание (RL) | 23 дБ (при 4 МГц) |
24,1 дБ (при 8 МГц) | |
25 дБ (на частоте 10 МГц) | |
25 дБ (на частоте 16 МГц) | |
25 дБ (при 20 МГц) | |
23,6 дБ (при 31,25 МГц) | |
21,5 дБ (при 62,5 МГц) | |
20,1 дБ (на частоте 100 МГц) | |
Затухание экрана | 3,2 дБ (с частотой 1 МГц) |
6 дБ (при 4 МГц) | |
9.5 дБ (на 10 МГц) | |
12,1 дБ (на частоте 16 МГц) | |
13.6 дБ (при 20 МГц) | |
17,1 дБ (при 31,25 МГц) | |
24,8 дБ (при 62,5 МГц) | |
32 дБ (на 100 МГц) | |
Без галогенов | в соответствии с IEC 60754-1 |
Огнестойкость | в соответствии с IEC 60332-1-2 |
в соответствии с UL VW1 | |
в соответствии с UN ECE-R 118.03 | |
Стойкость к маслу | в соответствии с EN 60811-2-1 |
Температура окружающей среды (эксплуатация) | -40 °С ... 80 °C (кабель, стационарная установка) |
-20 °С ... 80 °C (кабель, гибкая установка) | |
Температура окружающей среды (установка) | -20 °С ... 80 °С |
