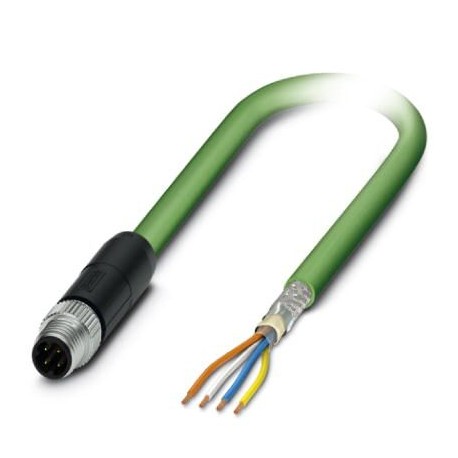

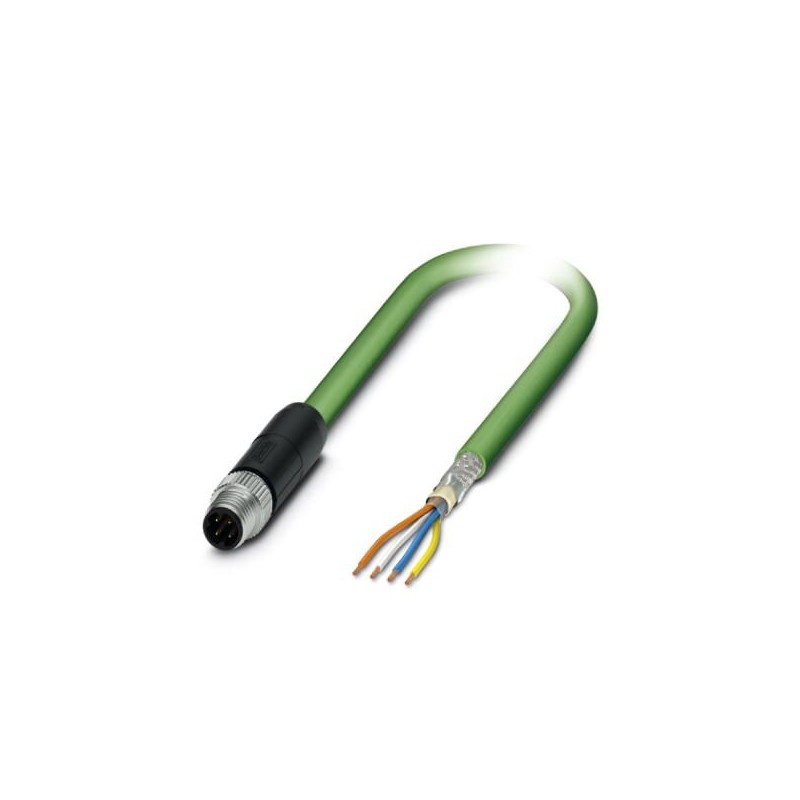

NBC-M8MSD/ 5,0-93C
1423705
PHOENIX_CONTACT
1
Сетевой кабель, PROFINET CAT5 (100 Мбит/с), EtherCAT
Системы передачи данных и телекоммуникационные системы > Патч-корд медный (витая пара)
Кабели и приводы датчиков
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Спасибо за Ваш интерес к нашим продуктам. Надеемся, что предложенные сроки окажутся приемлемыми для Вас.
Во время оформления заказа можете выбрать наиболее приемлимый для Вас вид доставки: Aéreo Express 24hrs, Terrestre Standard 48/72hrs, и т.д.
Код заказа | 1423705 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 395 (C-2-2019) |
GTIN | 4055626560489 |
Вес/шт. (без упаковки) | 285,330 GRM |
Степень защиты | IP65 |
---|---|
IP67 | |
Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (Разъем М12) |
Указание | Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №: 2.252, глава 8.2 "Разъемы для наружной эксплуатации (симметричные кабели) |
---|---|
Расчетный ток при 40 ℃ | 4 A |
Расчетное напряжение | 48 В AC |
60 В DC | |
Полюсов | 4 |
Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с |
EtherCAT®CAT5 (МЭК 11801), 100 Мбит/с | |
Стандарты/нормативные документы | Разъем М8 МЭК 61076-2-114 |
Исполнение головки | Штекеры прямое M8 / IP67 |
---|---|
Кол-во контактов (поверхность сопряжения) | 4 |
Кодирование | D (Данные) |
Цвет | черный |
Материал (компоненты) | CuSn (Контакт) |
Ni/Au (Поверхность контакта) | |
PA 6.6 (Держатель контактов) | |
TPU, трудновоспламеняем., самозатухающий (Корпус ручки) | |
латунь, никелированный (Резьбовые элементы) | |
Экранирован. | есть |
Сопротивление изоляции | ≥ 100 MΩ |
Циклы установки | ≥ 100 |
Момент затяжки | 0,2 Нм |
Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C |
Исполнение головки | свободный конец |
---|---|
Длина снятой части оболочки (неоконцованный кабель) | 45 мм ±10 мм |
Маркировка артикула | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Маркировка кабелей поставщиком) |
---|---|
Тип кабеля | PROFINET, тяговая цепь, CAT5 |
Тип кабеля (краткое обозначение) | 93C |
Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с |
EtherCAT®CAT5 (МЭК 11801), 100 Мбит/с | |
Конструкция кабеля | 1x4xAWG22/7; SF/TQ |
Сечение провода | 4x 0,34 мм² |
AWG, сигнальная линия | 22 |
Конструкция кабеля, сигнальная линия | 7x 0,25 мм |
Диаметр проводника вкл. изоляцию | 1,5 мм |
Цвета жил | белый, желтый, синий, оранжевый |
Общая скрутка | Четверка звездообразной скрутки |
Экранировка | Пленка, оклеенная алюминием, оплетка из луженой медной проволоки |
защитный экран оптоволоконного кабеля | 85 % |
Внешняя оболочка, цвет | зеленый RAL 6018 |
Толщина стенок внешней оболочки | около 0,9 мм |
Наружный диаметр кабеля D | 6,5 мм ±0,2 мм |
Минимальный радиус изгиба, жесткая прокладка | 5 x D |
Минимальный радиус изгиба, гибкая прокладка | 7,5 x D |
Количество циклов изгибания | 3000000 |
Радиус изгиба | 100 мм |
Путь перемещения | 10 м |
Скорость поперечного перемещения | 4 м/c |
Ускорение | 4 м/c² |
Нагрузка на скручивание | ± 30 °/м |
Прочность на разрыв GRP | ≤ 150 Н |
Масса кабеля | 61 кг/км |
Внешняя оболочка, материал | PUR |
Материал внутренней оболочки | FRNC |
Материал, изоляция проводника | PE |
Материал проводника | гибкий провод из оцинкованной меди |
Сопротивление изоляции | ≥ 500 МΩ*км |
Сопротивление шлейфа | ≤ 120,00 Ом/км |
Волновое сопротивление | 100 Ω ±15 Ω (при 1 ... 100 МГц) |
Переходное затухание (NEXT) | 80 дБ (при 1 МГц) |
76 дБ (при 4 МГц) | |
70 дБ (при 10 МГц) | |
65 дБ (при 16 МГц) | |
63 дБ (при 20 МГц) | |
60 дБ (при 31,25 МГц) | |
55 дБ (при 62,5 МГц) | |
50 дБ (при 100 МГц) | |
Ослабление | 2,1 дБ (при 1 МГц) |
4 дБ (при 4 МГц) | |
6,3 дБ (при 10 МГц) | |
8 дБ (при 16 МГц) | |
9 дБ (при 20 МГц) | |
11,4 дБ (при 31,25 МГц) | |
16,5 дБ (при 62,5 МГц) | |
21,3 дБ (при 100 МГц) | |
Скорость передачи сигнала | 0,66 c |
Время распространения сигнала | 5,3 нСм/м |
Сопротивление устройства сопряжения | ≤ 20,00 мΩ/м (при 10 МГц) |
Номинальное напряжение, проводник | 600 В (Номинал UL) |
Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
Прочие характеристики | Электрические характеристики согласно EN 50288-2-2 |
Негорючесть | согласно МЭК 60332-1-2 |
Без галогенов | да |
Маслостойкость | согласно DIN EN 60811-2-1 |
Стойкость, прочие данные | устойчив к УФ-излучению |
Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (кабель, жестко прокладываемый) |
-40 °C ... 70 °C (кабель, для подвижного монтажа) | |
Температура окружающей среды (при прокладке) | -20 °C ... 60 °C |
Температура окружающей среды (хранение/транспорт) | -50 °C ... 70 °C |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
