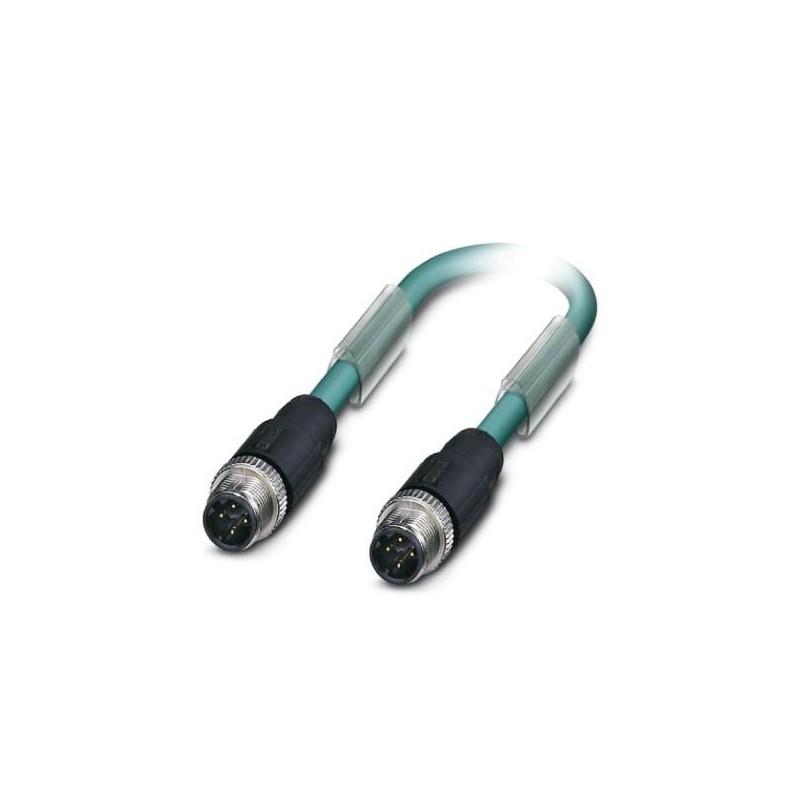

NBC-M12MSD/ 6,0-93E/M12MSD 1413944 PHOENIX CONTACT Сетевой кабель NBC-M12MSD/ 6,0-93E/M12MSD 1413944 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

NBC-M12MSD/ 6,0-93E/M12MSD 1413944 PHOENIX CONTACT Сетевой кабель NBC-M12MSD/ 6,0-93E/M12MSD 1413944

NBC-M12MSD/ 6,0-93E/M12MSD

1413944

PHOENIX_CONTACT

Сетевой кабель - NBC-M12MSD/ 6,0-93E/M12MSD - 1413944

Подробнее


Датчики (сенсоры) > Коммутационный шнур сенсор-привод

Кабели и приводы датчиков

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Кол-во цена
1+$79.13
2+$75.03
3+$68.33
4+$64.54
6+$60.67
*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

ПРОСМОТРЕННЫЕ ТОВАРЫ


Описание



Сетевой кабель, Ethernet CAT5, Ethernet CAT5, 4-полюсн., экранирован., Штекеры прямое M12, к Штекеры прямое M12, длина кабеля: 6 м

Коммерческие данные

Код заказа1413944
Упаковочная единица1
GTIN4055626012469

Размеры

Длина кабеля6 м

Окружающие условия

Температура окружающей среды (при эксплуатации)-25 °C ... 60 °C (кабель, жестко прокладываемый)
-5 °C ... 60 °C (кабель, для подвижного монтажа)

Общие характеристики

Расчетный ток при 40 ℃4 A (Штекер/гнездо согласно МЭК 61076-2-101, учитывать технические характеристики провода)
Расчетное напряжение48 В AC
60 В DC
Полюсов4
Тип сигнала/категорияEthernet CAT5 (МЭК 11801:2002)
Ethernet CAT5 (TIA 568B:2001)
Категория перенапряженияII
Степень загрязнения3
Альтернативное краткое описание изделияEthernet-кабель
Материал, контактCuSn
Материал, держатель контактаPA 6.6
Материал, контактная поверхностьNi/Au

Параметры, головка 1

Исполнение головкиШтекеры прямое M12
Кол-во контактов (поверхность сопряжения)4

Параметры, головка 2

Исполнение головкиШтекеры прямое M12

Стандарты и предписания

Класс воспламеняемости согласно UL 94V0

Кабель

Тип кабеляPUR ETHERNET 2x2 FLEX
Тип кабеля (краткое обозначение)93E
UL AWM Style20963 (80 °C / 30 В)
Тип сигнала/категорияEthernet CAT5 (МЭК 11801), 100 Мбит/с
Конструкция кабеля2x2xAWG26/7; SF/UTP
Сечение провода2x 2x 0,14 мм²
AWG, сигнальная линия26
Конструкция кабеля, сигнальная линия7x 0,16 мм
Диаметр проводника вкл. изоляцию0,98 мм
Цвета жилбелый/оранжевый-оранжевый, белый/зеленый-зеленый
Скрутка пары2 проводника для пары
Общая скрутка2 пары с 2 наполнителями для сердечника
ЭкранировкаПленка, оклеенная алюминием, оплетка из луженой медной проволоки
защитный экран оптоволоконного кабеля70 %
Внешняя оболочка, цветцвет морской воды RAL 5021
Толщина стенок внешней оболочки1,2 мм
Наружный диаметр кабеля D6,4 мм ±0,2 мм
Минимальный радиус изгиба, жесткая прокладка4 x D
Минимальный радиус изгиба, гибкая прокладка8 x D
Прочность на разрыв GRP≤ 80 Н
Масса кабеля42 кг/км
Внешняя оболочка, материалPUR
Материал, изоляция проводникавспененный полиэтилен
Материал проводникамедный гибкий провод
Стандарты/нормативные документыЭлектрические требования EN 50288-2-2
Сопротивление изоляции≥ 500 МΩ*км
Сопротивление шлейфа≤ 290,00 Ом/км
Проводники - емкостьоколо 45 нФ/км (при 1 кГц)
Волновое сопротивление100 Ω ±5 Ω (при 100 МГц)
Переходное затухание (NEXT)65,3 дБ (при 1 МГц)
56,3 дБ (при 4 МГц)
50,3 дБ (при 10 МГц)
47,2 дБ (при 16 МГц)
45,8 дБ (при 20 МГц)
42,9 дБ (при 31,25 МГц)
38,4 дБ (при 62,5 МГц)
35,3 дБ (при 100 МГц)
Суммарное переходное затухание (PSNEXT)62,3 дБ (при 1 МГц)
53,3 дБ (при 4 МГц)
47,3 дБ (при 10 МГц)
44,2 дБ (при 16 МГц)
42,8 дБ (при 20 МГц)
39,9 дБ (при 31,25 МГц)
35,4 дБ (при 62,5 МГц)
32,3 дБ (при 100 МГц)
Ослабление3,2 дБ (при 1 МГц)
6 дБ (при 4 МГц)
9,5 дБ (при 10 МГц)
12,1 дБ (при 16 МГц)
13,6 дБ (при 20 МГц)
17,1 дБ (при 31,25 МГц)
24,8 дБ (при 62,5 МГц)
32 дБ (при 100 МГц)
Затухание несогласованности (RL)23 дБ (при 4 МГц)
24,1 дБ (при 8 МГц)
25 дБ (при 10 МГц)
25 дБ (при 16 МГц)
25 дБ (при 20 МГц)
23,6 дБ (при 31,25 МГц)
21,5 дБ (при 62,5 МГц)
20,1 дБ (при 100 МГц)
Время распространения сигнала5,3 нСм/м
Сопротивление устройства сопряжения≤ 100,00 мΩ/м (при 10 МГц)
Номинальное напряжение, проводник≤ 100 В (Пиковое значение, не для применения под сильной токовой нагрузкой)
Испытательное напряжение, фаза / фаза700 В (50 Гц, 1 мин)
Испытательное напряжение, фаза / экран700 В (50 Гц, 1 мин)
Допустимая нагрузка по току на кабель2 A (согласно DIN VDE 0891-1)
Негорючестьсогласно МЭК 60332-1-2
согласно UL VW1
Без галогеновсоответствует EN 60754-1
Маслостойкостьсогласно EN 60811-2-1
Температура окружающей среды (при эксплуатации)-40 °C ... 80 °C (кабель, жестко прокладываемый)
-20 °C ... 80 °C (кабель, для подвижного монтажа)
Температура окружающей среды (при прокладке)-20 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)-20 °C ... 80 °C

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP): 50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

Классификация

eCl@ss

eCl@ss 5.127061800
eCl@ss 6.027279200
eCl@ss 7.027279218
eCl@ss 8.027279218
eCl@ss 9.027060311

ETIM

ETIM 5.0EC001855
ETIM 6.0EC001855
ETIM 7.0EC001855

UNSPSC

UNSPSC 13.231251501
