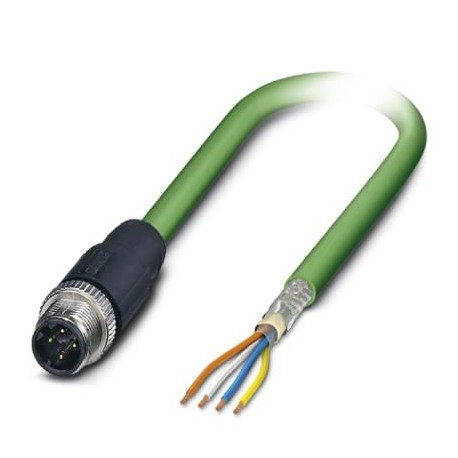

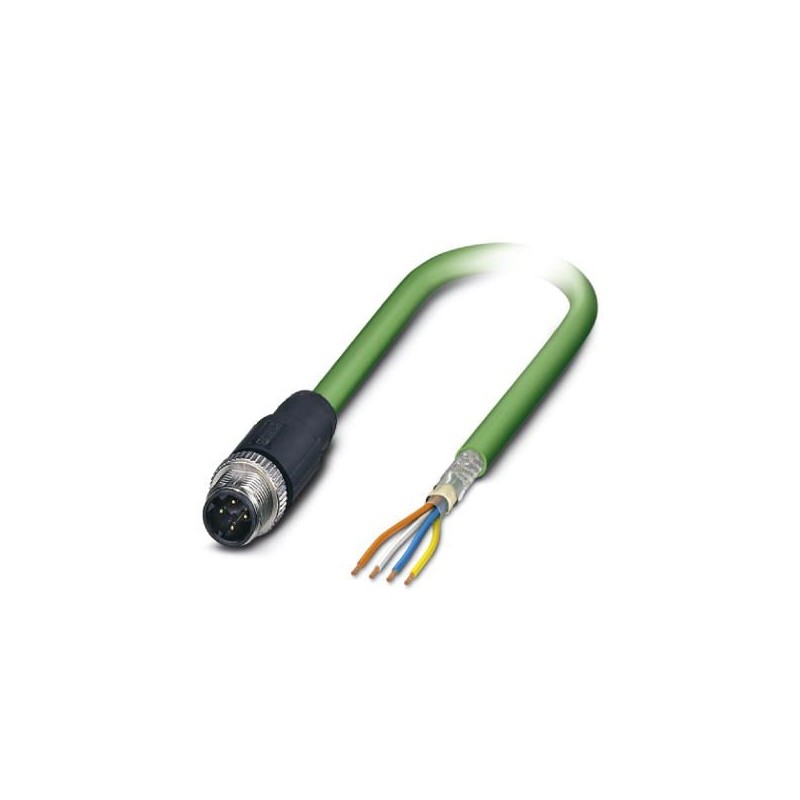

NBC-M12MSD/1,0-93C 1038746 PHOENIX CONTACT Сетевой кабель
NBC-M12MSD/ 1,0-93C
1038746
PHOENIX_CONTACT
Сетевой кабель
Системы передачи данных и телекоммуникационные системы > Патч-корд медный (витая пара)
Кабели и приводы датчиков
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион тридцать восемь тысяч семьсот сорок шесть |
|---|---|
| Единица упаковки | 1 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626593036 |
| Вес / шт. (без упаковки) | 72.000 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов четыреста сорок четыре тысячи двести девяносто |
| Страна происхождения | PL (Польша) |
Условия окружающей среды
| Степень защиты | IP65 (с разъемом M12) |
|---|---|
| Класс защиты IP67 (разъем М12) | |
| Температура окружающей среды (эксплуатация) | От -25 °C ... 85 °С (разъем M12) |
Общие сведения
| Примечание | Этот продукт соответствует кабель Profinet и взаимосвязь технологических предписаний для Profinet, редакция 2.00, заказ№: 2.252, глава 8.2 разъемы для внешней среды (симметричный кабель) |
|---|---|
| Далее продукты с переменной тип кабеля и длина кабеля переменной можно найти в разделе Аксессуары | |
| Номинальный ток при 40°C | 4 а |
| Номинальное напряжение | 48 В AC |
| 60 В DC | |
| Количество позиций | Четыре |
| Категория тип сигнала/ | Протокол Profinet кабель CAT5 (МЭК 11801), 100 Мбит / с |
| EtherCAT-модуль®Кабель CAT5 (МЭК 11801), 100 Мбит / с | |
| Стандартов/регламентов | Разъем M12 МЭК 61076-2-101 |
Характеристики Глава 1
| Тип головки | Штекер прямой М12 / защиты IP67 |
|---|---|
| Нет. позиций (картиной pin разъем) | Четыре |
| Кодирование | D (Данные) |
| Цвет | черный |
| Материал (компонент) | CuSn (Контакт) |
| Н/ас (контактной поверхности) | |
| ПА (контакты перевозчиков) | |
| ТПУ, трудновоспламеняющийся, самозатухающий (сцепление) | |
| Цинк умереть-литой, никелированная (Винтовое соединение) | |
| Сопротивление изоляции | ≥ 100 мω |
| Циклы ввода/вывода | ≥ 100 |
| Крутящий момент | 0,4 Нм |
| Температура окружающей среды (эксплуатация) | ОТ -25 °C ... 90 °С |
Кабель
| Маркировка товара | "последовательное длина в метрах" ПН-кабеля-934-з / Пур-4X22AWG/7 продольный * 22awg силы (экранированный) (ул) E119100 СМХ 75°с верифицированным (ул) кат 5Е патч кабель FRNC * (кабельные кабельные печать поставщика) |
|---|---|
| Тип кабеля | Протокол Profinet перетащить цепи кабель CAT5 |
| Тип кабеля (аббревиатура) | 93C |
| Категория тип сигнала/ | Протокол Profinet кабель CAT5 (МЭК 11801), 100 Мбит / с |
| EtherCAT-модуль®Кабель CAT5 (МЭК 11801), 100 Мбит / с | |
| Структура кабеля | 1x4xAWG22/7; СФ/ТКВ |
| Поперечное сечение проводника | 4х 0,34 мм2 |
| Линию AWG сигнала | Двадцать два |
| Структура проводника сигнальной линии | 7х 0,25 мм |
| Диаметр сердечника, включая изоляцию | 1.5 мм |
| Цвета проводов | Белый, желтый, синий, оранжевый |
| В целом поворот | Звезда квад |
| Экранирование | Алюминиевым покрытием фольга, луженая медная экранирующая оплетка |
| Оптический щит покрытиями | 85 % |
| Внешняя оболочка, цвет | зеленый RAL 6018 |
| Толщина наружной оболочки | ок. 0.9 мм |
| Внешний диаметр кабеля Д | 6,5 мм ±0,2 мм |
| Минимальный радиус изгиба, стационарная установка | 5 х D |
| Минимальный радиус изгиба, гибкая установка | 7,5 х D |
| Количество циклов изгиба | Три миллиона |
| Радиус изгиба | 100 мм |
| Пересекая путь | 10 м |
| Прохождения курса | 4 м/с |
| Ускорение | 4 м/с2 |
| Торсионные силы | ± 30 °/м |
| Прочности стеклопластик | ≤ 150 Н |
| Вес кабеля | 61 кг/км |
| Внешняя оболочка, материал | Пур |
| Материал, внутренняя оболочка | FRNC |
| Материал изоляции проводников | ЧП |
| Материал проводника | Луженая КР многожильные провода |
| Сопротивление изоляции | ≥ 500 МОМ*км |
| Сопротивление петли | ≤ 120.00 Ω/км |
| Волнового сопротивления | 100 Ω ±15 Ω (на 1 ... 100 МГц) |
| Возле конца затухания перекрестных помех (рядом) | 80 дБ (при 1 МГц) |
| 76 дБ (на 4 МГц) | |
| 70 дБ (на 10 МГц) | |
| 65 дБ (на 16 МГц) | |
| 63 дБ (при 20 МГц) | |
| 60 дБ (на 31,25 МГц) | |
| 55 дБ (на 62.5 МГц) | |
| 50 дБ (на 100 МГц) | |
| Затухание | 2.1 дБ (при 1 МГц) |
| 4 дБ (на 4 МГц) | |
| 6.3 дБ (на 10 МГц) | |
| 8 дБ (на 16 МГц) | |
| 9 дБ (на частоте 20 МГц) | |
| 11.4 дБ (на 31,25 МГц) | |
| 16.5 дБ (на 62.5 МГц) | |
| 21.3 дБ (на 100 МГц) | |
| Скорость сигнала | 0.66 с |
| Во время выполнения сигнала | 5.3 НС/м |
| Сопротивление связи | ≤ 20.00 мω/м (при 10 МГц) |
| Номинальное напряжение, кабель | 600 в (заводская ул) |
| Испытательное напряжение сердечник/сердечник | 2000 в (50 Гц, 1 мин.) |
| Испытательное напряжение ядра/щит | 2000 в (50 Гц, 1 мин.) |
| Особые свойства | По en 50288-2-2 электрические свойства в соответствии с |
| Сопротивление пламени | согласно IEC 60332-1-2 |
| Галоид-свободный | да |
| Сопротивление к маслу | в соответствии со стандартом DIN по en 60811-2-1 |
| Другие сопротивления | Устойчивы к ультрафиолетовому излучению |
| Температура окружающей среды (эксплуатация) | От -40 °C ... 70 °C (кабельный, фиксированная установка) |
| От -40 °C ... 70 °C (кабельный, гибкая установка) | |
| Температура окружающей среды (установки) | -20 °С ... 60 °С |
| Температура окружающей среды (хранение/транспорт) | -50 °С ... 70 °С |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
|---|---|
| Никаких вредных веществ выше порогового значения |
Классификации
ЭСЛ@СС 7.0Двадцать семь миллионов шестьдесят тысяч триста восемьЭСЛ@СС 8.0Двадцать семь миллионов двести семьдесят девять тысяч двести восемнадцатьЭСЛ@СС 9.0Двадцать семь миллионов шестьдесят тысяч триста восемь
