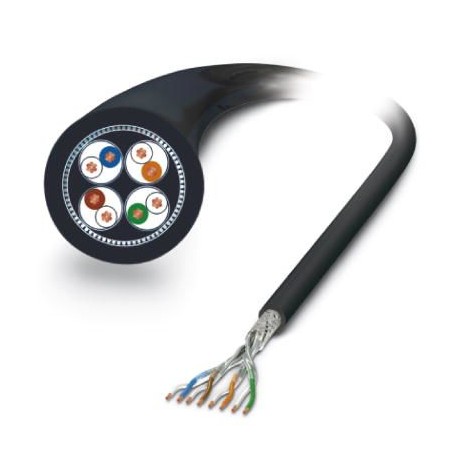

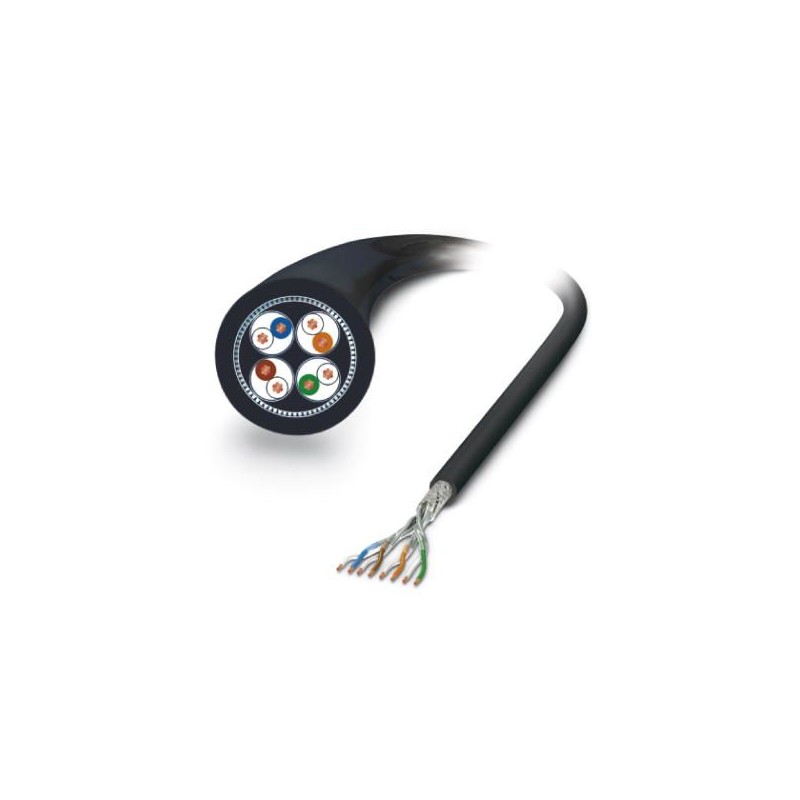

NBC-100,0-94S 1423514 PHOENIX CONTACT Сетевой кабель
NBC-100,0-94S
1423514
PHOENIX_CONTACT
Продукт по требованию, без возврата.
Сетевой кабель
Сетевой кабель, CAT7 Ethernet (10 Гбит/с), 8-полюсный, длина кабеля: 100 м, для железнодорожного транспорта
Кабель и провод > Кабель для связи и передачи данных (медь)
Кабели и приводы датчиков
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион четыреста двадцать три тысячи пятьсот четырнадцать |
|---|---|
| Единица упаковки | 1 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626346007 |
| Вес / шт. (без упаковки) | 5,773.000 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов четыреста сорок четыре тысячи девятьсот девяносто пять |
| Страна происхождения | De (Германия) |
Общие сведения
| Номинальное напряжение | 30 В ПЕРЕМЕННОГО ТОКА |
|---|---|
| 30 В DC | |
| Количество позиций | Восемь |
| Категория тип сигнала/ | CAT7 Ethernet на 10 Гбит / с |
Кабель
| Тип кабеля | Ethernet для железнодорожных применений |
|---|---|
| Тип кабеля (аббревиатура) | 94S |
| Категория тип сигнала/ | CAT7 Ethernet на 10 Гбит / с |
| Структура кабеля | 4x2xAWG26/7; з/FTP |
| Поперечное сечение проводника | 4х 2х 0,14 мм2 |
| Линию AWG сигнала | Двадцать шесть |
| Структура проводника сигнальной линии | 7х 0.16 мм |
| Диаметр сердечника, включая изоляцию | 1,05 мм ±0,1 мм |
| Цвета проводов | Бело-синий, бело-оранжевый, бело-зеленый, бело-коричневый |
| Витые пары | 2 ядра для пары |
| Типа пара экранирование | Алюминий-подкладка полиэстровая пленка |
| В целом поворот | 4 пары, витая |
| Экранирование | Луженой медной экранирующей оплеткой |
| Внешняя оболочка, цвет | черный |
| Внешний диаметр кабеля Д | 6.6 мм ±0,2 мм |
| Минимальный радиус изгиба, стационарная установка | 6 х D |
| Прочности стеклопластик | ≤ 60 Н (временная) |
| ≤ 15 Н (Постоянного) | |
| Вес кабеля | 59 кг/км |
| Медный вес | 28 кг/км |
| Внешняя оболочка, материал | ПЭ-Х |
| Материал изоляции проводников | Клетки ПЭ |
| Материал проводника | Луженая КР многожильные провода |
| Сопротивление изоляции | ≥ 5 ГОМ*км |
| Сопротивление проводника | ≤ 145 Ω/км |
| Рабочая емкость | 44 НФ (за километр) |
| Волнового сопротивления | 100 Ω ±5 Ω (на 100 МГц) |
| Возле конца затухания перекрестных помех (рядом) | 100 дБ (при 1 МГц) |
| 99 дБ (на 10 МГц) | |
| 95 дБ (на 100 МГц) | |
| 92 дБ (до 200 МГц) | |
| 90 дБ (при 250 МГц) | |
| 83 дБ (на частоте 500 МГц) | |
| 81 дБ (на 600 МГц) | |
| 80 дБ (при 700 МГц) | |
| 77 дБ (на 800 МГц) | |
| 75 дБ (на частоте 900 МГц) | |
| 74 дБ (на 1000 МГц) | |
| 72 дБ (на 1100 МГц) | |
| 70 дБ (на частоте 1200 МГц) | |
| Мощность-summated ближнем конце переходное затухание затухание (PSNEXT) | 97 дБ (при 1 МГц) |
| 96 дБ (на 10 МГц) | |
| 92 дБ (на 100 МГц) | |
| 89 дБ (до 200 МГц) | |
| 87 дБ (при 250 МГц) | |
| 80 дБ (на частоте 500 МГц) | |
| 78 дБ (на 600 МГц) | |
| 77 дБ (на 700 МГц) | |
| 74 дБ (на 800 МГц) | |
| 72 дБ (на частоте 900 МГц) | |
| 71 дБ (на 1000 МГц) | |
| 69 дБ (при 1100 МГц) | |
| 67 дБ (на частоте 1200 МГц) | |
| Затухание | 0.25 дБ (при 1 МГц) |
| 0.76 дБ (на 10 МГц) | |
| 2.49 дБ (на 100 МГц) | |
| 3.69 дБ (на 200 МГц) | |
| 4.18 дБ (при 250 МГц) | |
| 5.6 дБ (на частоте 500 МГц) | |
| 6.74 дБ (на 600 МГц) | |
| 7.32 дБ (на 700 МГц) | |
| 7.89 дБ (на 800 МГц) | |
| 8.5 дБ (на частоте 900 МГц) | |
| 9.11 дБ (на 1000 МГц) | |
| 9.5 дБ (на 1100 МГц) | |
| 9.9 дБ (на частоте 1200 МГц) | |
| Возвратных потерь (RL) | 24 дБ (при 1 МГц) |
| 33.9 дБ (на 10 МГц) | |
| 38.3 дБ (на 100 МГц) | |
| 35.3 дБ (на 200 МГц) | |
| 32.9 дБ (при 250 МГц) | |
| 29.7 дБ (на частоте 500 МГц) | |
| 30.6 дБ (на 600 МГц) | |
| 31 дБ (на 700 МГц) | |
| 26.7 дБ (на 800 МГц) | |
| 28.6 дБ (на частоте 900 МГц) | |
| 27.5 дБ (на 1000 МГц) | |
| 26.9 дБ (на 1100 МГц) | |
| 26.3 дБ (на частоте 1200 МГц) | |
| Перекрестные помехи затухания (АСR) | 100 дБ (при 1 МГц) |
| 99 дБ (на 10 МГц) | |
| 93 дБ (на 100 МГц) | |
| 88 дБ (до 200 МГц) | |
| 86 дБ (при 250 МГц) | |
| 78 дБ (на частоте 500 МГц) | |
| 74 дБ (на 600 МГц) | |
| 72 дБ (на 700 МГц) | |
| 69 дБ (на 800 МГц) | |
| 67 дБ (на частоте 900 МГц) | |
| 65 дБ (на 1000 МГц) | |
| 63 дБ (при 1100 МГц) | |
| 61 дБ (на частоте 1200 МГц) | |
| Мощность-summated затухания перекрестных помех (ПС-АЦР) | 97 дБ (при 1 МГц) |
| 96 дБ (на 10 МГц) | |
| 90 дБ (на 100 МГц) | |
| 85 дБ (на 200 МГц) | |
| 83 дБ (при 250 МГц) | |
| 75 дБ (на частоте 500 МГц) | |
| 71 дБ (на 600 МГц) | |
| 69 дБ (на 700 МГц) | |
| 66 дБ (на 800 МГц) | |
| 64 дБ (на частоте 900 МГц) | |
| 62 дБ (на 1000 МГц) | |
| 60 дБ (на 1100 МГц) | |
| 58 дБ (на частоте 1200 МГц) | |
| Скорость сигнала | 0.78 с |
| Во время выполнения сигнала | 4.4 НС/м |
| Щит амортизации | 60 дБ (до 1000 МГц) |
| Подавление помех | 90 дБ (до 1000 МГц) |
| Сопротивление связи | 5.00 мω/м (при 10 МГц) |
| Номинальное напряжение, кабель | 125 В переменного тока (УО) |
| Испытательное напряжение сердечник/сердечник | 1000 В AC (50 Гц, 1 мин.) |
| Испытательное напряжение ядра/щит | 1000 В AC (50 Гц, 1 мин.) |
| Пожарная охрана в железнодорожный транспорт | БС 6853 (внутреннего кабеля IA, ІВ, II не/внешний кабель IA, ІВ, II в) |
| 5510-2 Дин (защита от огня Уровень 1, 2, 3, 4) | |
| В En 45545-2 | |
| АН 50306-4 | |
| НФ ф16-101 (классификация c/Ф1) | |
| НФ ф16-101 (внутреннего кабеля А1, А2, Б/внешний кабель А1, А2, Б) | |
| Стандарт nfpa 130 | |
| ПН-к-02511 (класс A) | |
| МСЖД 564-2 (класс A) | |
| Сопротивление пламени | в соответствии с En 60332-1-2 |
| АН 60332-3-25 | |
| согласно ISO 14572 5.21 (ЕЭК ООН Р 118.01) | |
| Галоид-свободный | В соответствии с En 50267-2-1 |
| в соответствии с En 60684-2 | |
| Сопротивление к маслу | в соответствии с En 60684-2, 72 ч при 100 °C, с помощью IRM 902 |
| Другие сопротивления | Устойчив к топливу в соответствии с En 60684-2, 72 ч при 100 °C, с помощью IRM 903 |
| Стойкие к озону в соответствии с En 50306-4, 72 ч при 40 °С, процедуры B, объемная концентрация 200 х 10-6 | |
| Концентрация паров | С En 61034-2 |
| Температура окружающей среды (эксплуатация) | От -40 °C ... 80 °C (кабельный, фиксированная установка) |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
|---|---|
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов шестьдесят одна тысяча восемьсот одинЭСЛ@СС 7.0Двадцать семь миллионов шестьдесят тысяч триста восемьЭСЛ@СС 8.0Двадцать семь миллионов шестьдесят тысяч триста восемьЭСЛ@СС 9.0Двадцать семь миллионов шестьдесят одна тысяча восемьсот один
| Характеристика | Значение |
|---|---|
| Conductor surface (EF010804) | Other |
| Diameter conductor (EF001621) | 1.05 mm |
| Nominal cross section conductor (EF000060) | 0.14 mm² |
| Conductor category (EF001632) | Class 2 = stranded |
| Number of cores (EF001792) | 8 |
| Material core insulation (EF000061) | Other |
| Specification core insulation (EF011805) | Polyethylene (PE) |
| Core identification (EF000067) | Other |
| Screen over stranding element (EF001623) | Braiding |
| Stranding (EF003802) | Other |
| Longitudinal water blocking cable (EF011011) | No |
| Radial water blocking cable (EF011012) | No |
| Suitable for underground installation (EF003689) | No |
| Protective sheath (EF001691) | None |
| Material outer sheath (EF001625) | Other |
| Specification material outer sheath (EF011806) | Other |
| Colour outer sheath (EF001618) | Black |
| Low smoke according to EN IEC 61034-2 (EF003799) | No |
| Oil resistant according to EN IEC 60811-404 (EF009770) | No |
| Outer diameter approx. (EF003921) | 6.6 mm |
| Min. permitted bending radius, stationary application/permanent installation (EF011803) | 40 mm |
| Permitted cable outer temperature after assembling without vibration (EF001686) | -40 °C |
| Category (EF001619) | Other |
