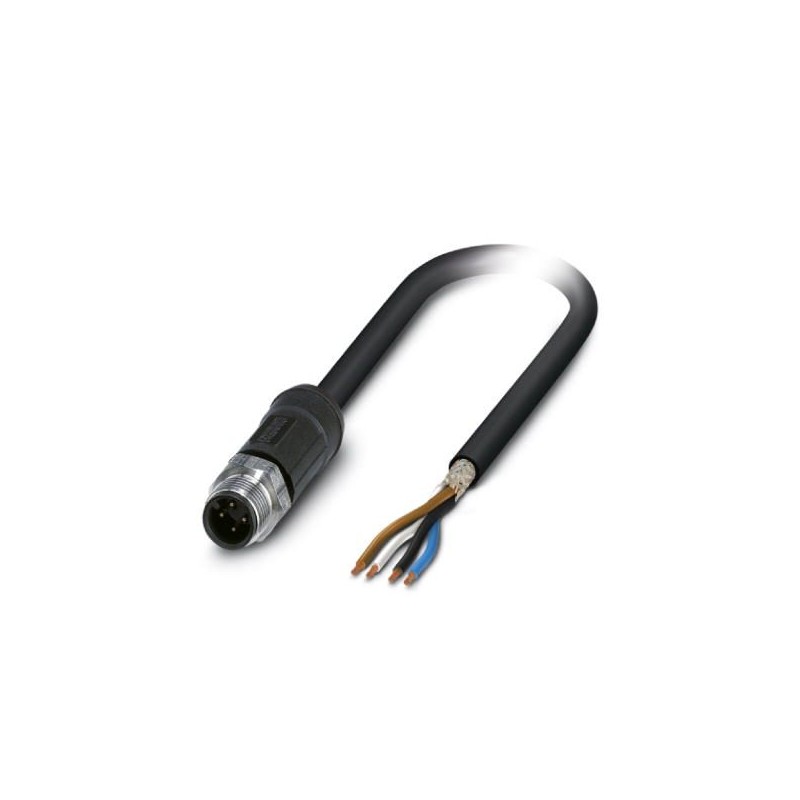

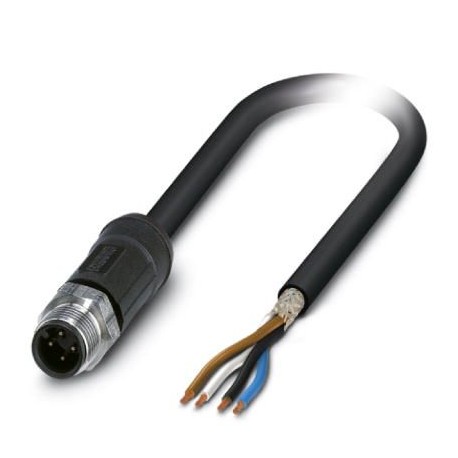

SAC-4P-M12MS/0,13-28X SH OD 1003571 PHOENIX CONTACT Кабель для датчика / исполнительного элемента
SAC-4P-M12MS/0,13-28X SH OD
1003571
PHOENIX_CONTACT
50
Кабель для датчика / исполнительного элемента
Датчики (сенсоры) > Коммутационный шнур сенсор-привод
Кабели и приводы датчиков
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (при быстрой смене температур (согласно МЭК 60512-11-4)) |
|---|
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 4 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
| Степень загрязнения | 3 |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PP |
| Материал корпуса ручки | PP |
| Материал накатанной гайки | Нержавеющая сталь |
| Материал уплотнения | FPM |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | V0 |
Кабель
| Тип кабеля | черный PE-X |
|---|---|
| Тип кабеля (краткое обозначение) | 28X |
| Условное обозначение кабеля | Li2X2X-C-Vl-2X |
| Сечение провода | 4x 0,5 мм² (Сигнальный провод) |
| AWG, сигнальная линия | 20 |
| Конструкция кабеля, сигнальная линия | 28x 0,15 мм |
| Диаметр проводника вкл. изоляцию | 1,6 мм ±0,05 мм (Сигнальный провод) |
| Толщина стенки, изоляция | около 0,3 мм (Изоляция жилы) |
| около 0,7 мм (Внешняя оболочка) | |
| около 0,45 мм (Внутренняя оболочка) | |
| Цвета жил | коричневый, белый, синий, черный |
| Общая скрутка | 4 жилы в скрутке |
| Шаг общей скрутки | 108,8 мм |
| Экранировка | Оплетка из медной проволоки |
| защитный экран оптоволоконного кабеля | 85 % |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Наружный диаметр кабеля D | 6,8 мм ±0,2 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 34 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 68 мм |
| Количество циклов изгибания | 1000000 |
| Радиус изгиба | 68 мм |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c² |
| Масса кабеля | 74 кг/км |
| Внешняя оболочка, материал | PE-X |
| Материал внутренней оболочки | PE-X |
| Материал, изоляция проводника | PE-X |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 100 МΩ*км (при 20 °C) |
| Сопротивление кабеля | ≤ 39 Ом/км (при 20 °C) |
| Проводники - емкость | ≤ 100 нФ/км (провод-провод, асимметричный/соприкасающийся) |
| ≤ 85 нФ/км (провод-провод, симметричный/звездообразная четверка) | |
| ≤ 150 нФ/км (Экран проводника) | |
| Индуктивность кабеля | 0,64 мГн/км (при 1 кГц) |
| 0,46 мГн/км (при 10 МГц) | |
| Номинальное напряжение, проводник | ≤ 300 В AC |
| Испытательное напряжение, проводник | ≥ 3000 В AC |
| Прочие характеристики | отвержденный излучением |
| Негорючесть | согласно DIN 60332-1-2 |
| согласно DIN EN 50266-2-5 | |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Стойкость, прочие данные | устойчив к УФ-излучению согласно DIN VDE 0276-605 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (кабель, жестко прокладываемый) |
| -15 °C ... 105 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
