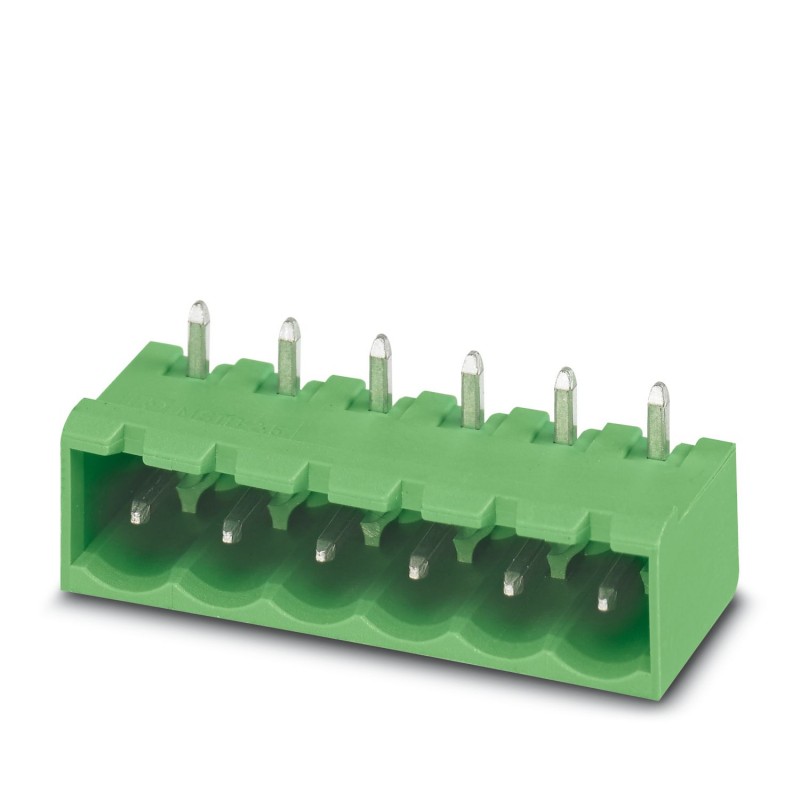

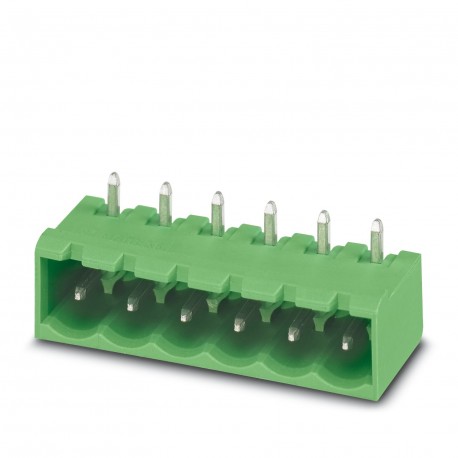

MSTBA 2,5/ 6-GU AU 1736476 PHOENIX CONTACT Разъем enchuf. для p. c. i.
MSTBA 2,5/ 6-GU AU
1736476
PHOENIX_CONTACT
50
Разъем enchuf. для p. c. i.
Разъемы для печатных плат, номинальное сечение: 2,5 мм2, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, контактная поверхность: Au, тип контактного соединения: Pin, количество рядов: 1, количество контактов: 6, ассортимент продукции: MSTBA 2,5/.. -GU, шаг: 5 мм, монтаж: Волновой пайкой, количество контактов пайки на потенциал: 1, система штекерных разъемов: COMBICON MSTB 2,5, Расположение контактных разъемов: обратное, фиксация: без, Монтаж: без, Тип упаковки: Упаковано в картон
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲| Тип продукта | Разъемы печатных плат |
| Семейство продуктов | МСТБА 2,5/.. -ГУ |
| Продуктовая линейка | Разъемы COMBICON M |
| Количество позиций | 6 |
| Смола | 5 мм |
| Количество строк | 1 |
| Количество паяльных контактов на потенциал | 1 |
| Статус управления данными | |
| Доработка статьи | 01 |
| Номинальный ток Iн | 12 А |
| Номинальное напряжение Uн | 320 В |
| Номинальное напряжение (III/3) | 250 V |
| Номинальное напряжение перенапряжения (III/3) | 4 кВ |
| Номинальное напряжение (III/2) | 320 В |
| Номинальное напряжение перенапряжения (III/2) | 4 кВ |
| Номинальное напряжение (II/2) | 400 В |
| Номинальное напряжение перенапряжения (II/2) | 4 кВ |
| Тип монтажа | Пайка волной припоя |
| Данные о материалах - контакты | |
| заметка | Соответствует требованиям WEEE/RoHS, не содержит усов в соответствии с IEC 60068-2-82/JEDEC JESD 201 |
| Контактный материал | Медный сплав |
| Характеристики поверхности | частично позолоченный |
| Площадь контакта металлической поверхности (верхний слой) | Золото (0,8 - 1,4 мкм Au) |
| Площадь контакта металлической поверхности (средний слой) | Никель (2 - 3 мкм Ni) |
| Участок пайки металлической поверхности (верхний слой) | Олово (3 - 5 мкм Sn) |
| Участок пайки металлической поверхности (средний слой) | Никель (1 - 3 мкм Ni) |
| Данные о материале - корпус | |
| Цвет () | () |
| Изоляционный материал | ПБТ |
| Группа изоляционных материалов | ІІа |
| CTI в соответствии с IEC 60112 | 225 |
| Класс горючести согласно UL 94 | V0 |
| Примечания по эксплуатации | В соответствии с IEC 61984, разъемы COMBICON не имеют коммутационной мощности (COC). Во время использования по назначению их нельзя подключать к сети или отключать при подаче напряжения или под нагрузкой. |
| Размерный рисунок |  |
| Смола | 5 мм |
| Размеры штифта | 1 x 1 мм |
| Воздушные зазоры и пути утечки | |
| Спецификация | МЭК 60664-1:2007-04 |
| Группа изоляционных материалов | ІІа |
| Сравнительный индекс отслеживания (IEC 60112) | КТИ 225 |
| Номинальное напряжение изоляции (III/3) | 250 V |
| Номинальное напряжение перенапряжения (III/3) | 4 кВ |
| минимальное значение зазора - неоднородное поле (III/3) | 3 мм |
| минимальный путь утечки (III/3) | 4 мм |
| Номинальное напряжение изоляции (III/2) | 320 В |
| Номинальное напряжение перенапряжения (III/2) | 4 кВ |
| минимальное значение зазора - неоднородное поле (III/2) | 3 мм |
| минимальный путь утечки (III/2) | 3,2 мм |
| Номинальное напряжение изоляции (II/2) | 400 В |
| Номинальное напряжение перенапряжения (II/2) | 4 кВ |
| минимальное значение зазора - неоднородное поле (II/2) | 3 мм |
| минимальный путь утечки (II/2) | 4 мм |
| Окружающие условия | |
| Температура окружающей среды (эксплуатация) | -40 °С ... 100 °C (в зависимости от кривой снижения номинальных характеристик) |
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 70 °С |
| Относительная влажность воздуха (при хранении/транспортировке) | 30 % ... 70 % |
| Температура окружающей среды (в сборе) | -5 °С ... 100 °С |
| Тип упаковки | упаковано в картон |
