> PHOENIX_CONTACT>Электронные шкафы>ME MAX 22,5 2-2 BUGY 2201584 PHOENIX CONTACT Корпус для электроники
Предыдущий товар Следующий продукт

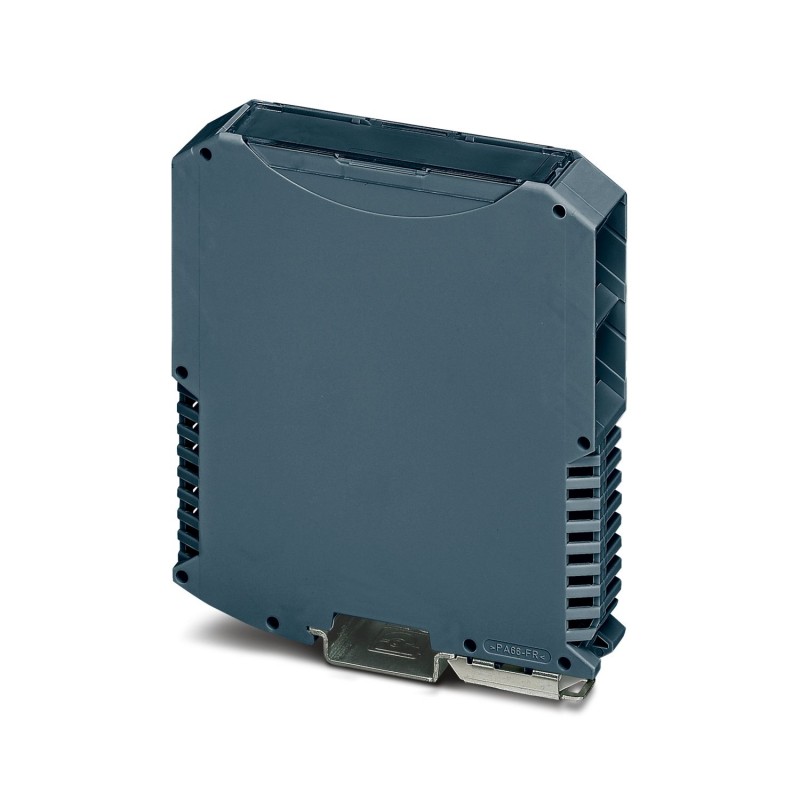

ME MAX 22,5 2-2 BUGY 2201584 PHOENIX CONTACT Корпус для электроники Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

ME MAX 22,5 2-2 BUGY 2201584 PHOENIX CONTACT Корпус для электроники

ME MAX 22,5 2-2 BUGY

2201584

PHOENIX_CONTACT

100

Продукт по требованию, без возврата.

Корпус для электроники

Корпус рельса, Полный корпус с металлическим штифтом, высокий дизайн, с вентиляционными щелями, ширина: 22,6 мм, высота: 99 мм, глубина: 113,65 мм, цвет: голубовато-серый (7031), поперечный мост: Соединитель рельсовой шины (опционально), количество полюсов поперечного соединителя: 5

Корпус на DIN-рейку, Корпус в сборе с металлической защелкой на ножках, высокая конструкция, с вентиляционными отверстиями, ширина: 22,6 мм, высота: 99 мм, глубина: 113,65 мм, цвет: серо-голубой (аналогично RAL 7031), поперечное соединение: соединитель на DIN-рейку (опционально), количество контактов поперечного соединителя: 5

Подробнее


Электрические шкафы и боксы > Корпус/оболочка для электронных компонентов

Электронные шкафы

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $978.49
Цена за единицу: $9.78
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Коммерческие данные

Код заказа2201584
Упаковочная единица10 stk
Минимальный объем заказа100 stk
ПримечаниеПозаказное производство (возврат невозможен)
GTIN4046356868938
Вес/шт. (без упаковки)49,220 GRM

Характеристики товаров

Условное обозначениеКорпус для электроники
ТипME MAX 22,5 2-2 BUGY
Арт. №2201584
Тип корпусаКорпус в сборе
ИсполнениеВысокая конструкция
Макс. достигаемый IP-кодIP20
Тип монтажаУстановка на монтажной рейке
Количество ярусов2
Имеется вентиляционное отверстиеда

Размеры

Ширина [ w ]22,5 мм
Высота [ h ]99 мм
Глубина [ d ]114,5 мм
Глубина от верхнего края монтажной рейки [ d ]107 мм

Спецификации материала

Материал корпусаПолиамид

Условия окружающей среды

Температура окружающей среды (хранение/транспорт)-40 °C ... 55 °C
Температура окружающей среды (при монтаже)-5 °C ... 100 °C
Температура окружающей среды (при эксплуатации)-40 °C ... 105 °C (В зависимости от рассеиваемой мощности)
Относительная влажность воздуха (хранение/транспорт)80 %

Данные о печатной плате

Количество креплений печатной платы1
Толщина печатной платы1,4 мм ... 1,8 мм
Монтажное положениеВертикально (монтажная рейка горизонтальная)
Тип крепления печатной платыЗащелка-фиксатор

Рассеиваемая мощность отдельного корпуса при 20 °C

Температура окружающей среды20 °C
Коэффициент уменьшения1
Монтажное положениевертикально
Рассеиваемая мощность5,7 Вт

Рассеиваемая мощность отдельного корпуса при 30 °C

Температура окружающей среды30 °C
Коэффициент уменьшения0,91
Монтажное положениевертикально
Рассеиваемая мощность5,2 Вт

Рассеиваемая мощность отдельного корпуса при 40 °C

Температура окружающей среды40 °C
Коэффициент уменьшения0,81
Монтажное положениевертикально
Рассеиваемая мощность4,6 Вт

Рассеиваемая мощность отдельного корпуса при 50 °C

Температура окружающей среды50 °C
Коэффициент уменьшения0,7
Монтажное положениевертикально
Рассеиваемая мощность4 Вт

Рассеиваемая мощность отдельного корпуса при 60 °C

Температура окружающей среды60 °C
Коэффициент уменьшения0,57
Монтажное положениевертикально
Рассеиваемая мощность2,25 Вт

Механическая прочность/испытательный барабан

Спецификации по испытаниюDIN EN 60998-1 (VDE 0613-1):2005-03
Высота падения50 см
Количество циклов падения10

Испытание на вибростойкость

Спецификации по испытаниюDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Частота10 - 150 - 10 Гц
Скорость развертки1 октава/мин.
Амплитуда0,15 мм (10 - 58,1 Гц)
Ускорение2г (58.1 - 150 Гц)
Продолжительность испытания на 1 ось2,5 ч
Направление испытанияX-, Y- и Z-ось

Ударопрочность

Спецификации по испытаниюDIN EN 60068-2-27 (VDE 0468-2-27):2010-02
Форма удараПолусинусоида
Ускорение15г
Продолжительность удара11 мс
Количество ударов в 1 направлении3
Направление испытанияX-, Y- и Z-ось (положит. и отрицат.)

Степень защиты с помощью корпуса (IP)

Спецификации по испытаниюDIN EN 60529 (VDE 0470-1):2014-09
Результат, степень защиты IP-кодIP20

Общие указания

Тип указанияУказание по монтажу:
УказаниеСм. технический паспорт серии изделий в разделе «Загрузки».

Данные по упаковке

Форма упаковкив картонной коробке
Количество в одной упаковке10
Наименование, количество в одной упаковкеШт.
Тип упаковкиКартон

Стандарты и предписания

Подключение согласно стандартуCUL

Environmental Product Compliance

China RoHSПериод времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений

Классификация


ETIM for 2201584 Cabinets and enclosures (EC001031)
Характеристика Значение
Width (EF000008) 22.6 mm
Height (EF000040) 99 mm
Depth (EF000049) 113.65 mm
Material (EF002169) Other
Operating temperature (EF002393) -40 °C
With integrated PCB-mounting connection system (EF003087) No
Suitable for rail mounting (EF003972) Yes
Wall mounting possible (EF003973) No
With ventilation slots (EF007346) Yes
Degree of protection (IP) (EF005474) IP20
