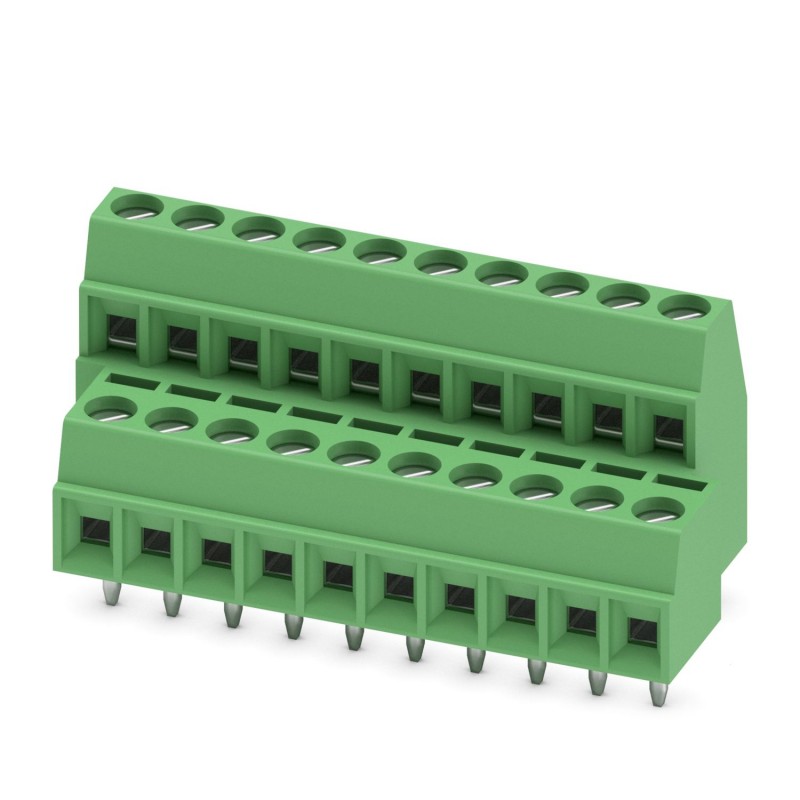

MKKDS 1/10-3,5 BS:21-30/1-10 1934641 PHOENIX CONTACT PCB терминальный блок
MKKDS 1/10-3,5 BS:21-30/1-10
1934641
PHOENIX_CONTACT
50
PCB терминальный блок
Клеммы для печатной платы, номинальный ток: 8 A, расчетное напряжение (III/2): 200 В, номинальное сечение: 1 мм2, количество потенциалов: 20, количество рядов: 2, число контактов в ряду: 10, cемейство изделий: MKKDS 1, размер шага: 3,5 мм, тип подключения: Винтовой зажим с натяжной гильзой, форма головки винта: L Прямой шлиц, монтаж: Пайка волной, направление подключения проводник/печатная плата: 0 °, Расположение контактов: Линейное расположение выводов, Длина выводов [P]: 3,5 мм, количество паечных выводов на потенциал: 1, Форма упаковки: в картонной коробке
Разъемы PCB
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Технические характеристики
Характеристики изделий
| Конструкция | Блок клемм для печатного монтажа |
| Линейка изделий | COMBICON Terminals S |
| Тип изделия | Клемма для монтажа на печатные платы |
| Серия изделий | MKKDS 1 |
| Полюсов | 10 |
| Размер шага | 3,5 мм |
| Количество точек подключения | 20 |
| Количество рядов | 2 |
| Количество потенциалов | 20 |
| Расположение выводов | Линейное расположение выводов |
| Количество паечных выводов на потенциал | 1 |
Электрические характеристики
| Номинальный ток IN | 8 A |
| Номинальное напряжение UN | 200 В |
| Степень загрязнения | 3 |
| Расчетное напряжение (III/3) | 160 В |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное напряжение (III/2) | 200 В |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное напряжение (II/2) | 400 В |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
Характеристики клемм
| Технология подключения | |
| Конструкция | Блок клемм для печатного монтажа |
| Номинальное сечение | 1 мм² |
| Соединение провода | |
| Тип подключения | Винтовой зажим с натяжной гильзой |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 1 мм² |
| Сечение проводника AWG | 26 ... 16 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 0,5 мм² |
| 2 жестких провода одинакового сечения | 0,14 мм² ... 0,5 мм² |
| 2 гибких провода одинакового сечения | 0,14 мм² ... 0,2 мм² |
| Длина оголяемой части | 5 мм |
| Момент затяжки | 0,22 Нм ... 0,25 Нм |
Монтаж
| Тип монтажа | Пайка волной |
| Расположение выводов | Линейное расположение выводов |
| Форма привода, головка винта | Прямой шлиц (L) |
| Тип подключения | Винтовой зажим с натяжной гильзой |
| Форма привода, головка винта | Прямой шлиц (L) |
Спецификации материала
| Данные о материале - контакт | |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (5 - 7 мкм Sn) |
| Металлическая поверхность точки подключения (промежуточное покрытие) | Никель (2 - 3 мкм Ni) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (5 - 7 мкм Sn) |
| Металлическая поверхность зоны пайки (промежуточное покрытие) | Никель (2 - 3 мкм Ni) |
| Данные о материале - корпус | |
| Цвет () | () |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
Размеры
| Чертеж |  |
| Размер шага | 3,5 мм |
| Ширина [w] | 37,25 мм |
| Высота [h] | 19,7 мм |
| Длина [l] | 16,3 мм |
| Высота | 16,2 мм |
| Длина вывода под пайку [P] | 3,5 мм |
| Размеры штыря | 0,5 x 0,9 мм |
| Дизайн печатных плат | |
| Расстояние между штырями | 11,4 мм |
| Диаметр отверстий | 1,1 мм |
Механические испытания
| Испытание на повреждение и расшатывание проводника | |
| Спецификации по испытанию | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Результат | Испытание пройдено |
| Испытание на растяжение | |
| Спецификации по испытанию | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение | 0,14 мм² / жесткий / > 10 Н |
| 0,14 мм² / гибкий / > 10 Н | |
| 1,5 мм² / жесткий / > 40 Н | |
| 1 мм² / гибкий / > 35 Н | |
Электрические испытания
| Испытание на нагрев | |
| Спецификации по испытанию | DIN EN МЭК 60947-7-4 (VDE 0611-7-4):2019-10 |
| Требования, испытание на нагревание | Сумма температуры окружающей среды и нагрева соединительной клеммы печатной платы не должна превышать верхний предел температуры. |
| Стойкость к кратковременным токам | |
| Спецификации по испытанию | DIN EN МЭК 60947-7-4 (VDE 0611-7-4):2019-10 |
| Сопротивление изоляции | |
| Спецификации по испытанию | DIN EN 60512-3-1:2003-01 |
| Сопротивлением изоляции между соседними полюсами | > 5 МОм |
| Воздушные зазоры и пути утечки | |
| Спецификации по испытанию | DIN EN 60947-1 (VDE 0660-100):2015-09 |
| Группа изоляционного материала | I |
| Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Расчетное напряжение изоляции (III/3) | 160 В |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| минимальное значение воздушного зазора - негомогенное поле (III/3) | 1,5 мм |
| минимальное значение пути утечки (III/3) | 2 мм |
| Указание по сечению проводников | При подключении провода 1,5 мм² (жесткий). |
| Расчетное напряжение изоляции (III/2) | 200 В |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| минимальное значение воздушного зазора - негомогенное поле (III/2) | 1,5 мм |
| минимальное значение пути утечки (III/2) | 1,5 мм |
| Расчетное напряжение изоляции (II/2) | 400 В |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| минимальное значение воздушного зазора - негомогенное поле (II/2) | 1,5 мм |
| минимальное значение пути утечки (II/2) | 2 мм |
Экологические условия и условия эксплуатации
| Испытание на вибростойкость | |
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0,35 мм (10 Гц ... 60,1 Гц) |
| Скорость развертки | 5г (60,1 Гц ... 150 Гц) |
| Продолжительность испытания на 1 ось | 2,5 ч |
| Испытание нитью накала | |
| Спецификации по испытанию | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| Температура | 850 °C |
| Время воздействия | 5 c |
| Снижение эффективности от времени | |
| Спецификации по испытанию | DIN EN МЭК 60947-7-4 (VDE 0611-7-4):2019-10 |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Относительная влажность воздуха (хранение/транспорт) | 30 % ... 70 % |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
Cпецификация упаковки
| Форма упаковки | в картонной коробке |
