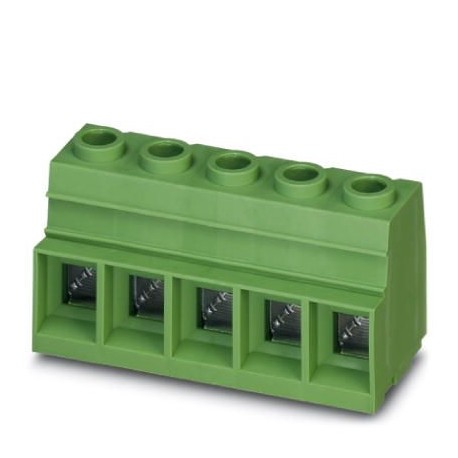

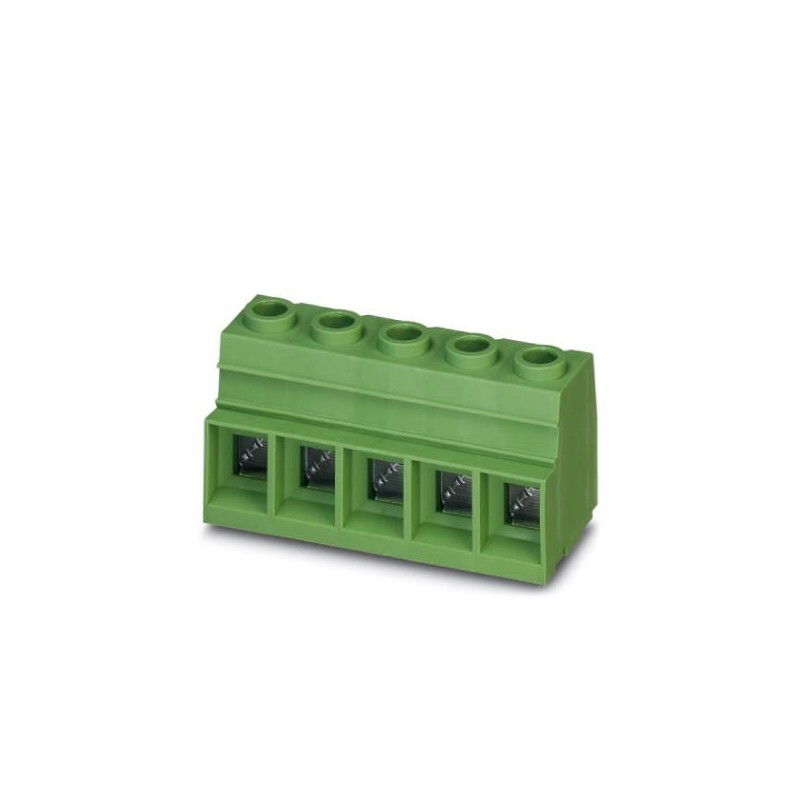

MKDSP 25/ 4-15,00 GY BDWH:1-4 1755062 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

MKDSP 25/ 4-15,00 GY BDWH:1-4 1755062 PHOENIX CONTACT PCB терминальный блок

MKDSP 25/ 4-15,00 GY BDWH:1-4

1755062

PHOENIX_CONTACT

25

PCB терминальный блок

Клеммная колодка для печатной платы, номинальный ток: 125 А, номинальное напряжение (III/2): 1000 В, номинальное сечение: 35 мм², количество потенциалов: 4, количество рядов: 1, количество полюсов в ряду: 4, артикул семейства: MKDSP 25, шаг: 15 мм, тип подключения: Винтовое соединение с тяговым капсюлем, метод винтового зажима: Z2L Pozidriv с продольным пазом, монтаж: Пайка волной пайки, направление подключения проводника/печатной платы: 0 °, цвет: серый, расположение контактов: линейное расположение контактов, длина контактов [P]: 4,5 мм, количество контактов пайки на потенциал: 4, тип упаковки: коробочный

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $413.45
Цена за единицу: $16.54
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион семьсот пятьдесят пять тысяч шестьдесят два
Единица упаковки25 ПК
Минимальный объем заказа25 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4046356332132
Вес / шт. (без упаковки)82.800 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияSK (Словакия)

Свойства элемента

Краткое описание статьиPCB терминальный блок
Ассортимент изделийMKDSP 25
Поле15 мм
Количество позицийЧетыре
Способ подключенияВинтовое соединение с рукавом напряжения
Форма привода головки винтаФилиппс перерыв с щелевой звездообразный (H1L)
Винтовая резьбаМ5
Тип установкиПаять волны
КонфигЛинейные 2х2 прикалывает
Количество уровнейОдин

Электрические параметры

Номинальный ток125 а
Номинальное напряжение изоляции (в III/2)1000 в
Номинальное импульсное напряжение (III/2)об8 кв

Мощность подключения

Сечение проводников сплошной0,5 мм2 35 мм2 ...
Проводник поперечное сечение, гибкий0,5 мм2 35 мм2 ...
Сечение проводника AWG кабель / круговых Милов20 ... 2
Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки1 мм2 35 мм2 ...
Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой1,5 мм2 35 мм2 ...
2 жилы одинакового сечения, сплошной0,5 мм2 6 мм2 ...
2 жилы одинакового сечения, гибкий0,5 мм2 6 мм2 ...
2 жилы одинакового сечения, многожильный, гильзой без пластиковой втулки0,5 мм2 ... 4 мм2
2 жилы одинакового сечения, многожильный, с двумя наконечники с пластиковой втулкой0,5 мм2 16 мм2 ...
Длина зачистки18 мм
Крутящий момент2,5 Нм ... 4,5 Нм (≤ 25 мм2 = 2,5 Нм; 35 мм2 = 4,5 Нм)

Материал данных - контакт

ПримечаниеДиректива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201
Материал контактаКР сплава
Характеристики поверхностиЛуженая
Металлические точки поверхности терминала (верхний слой)Олово (5 - 7 мкм ЗП)
Поверхность металла паяя области (верхний слой)Олово (5 - 7 мкм ЗП)

Материал - корпус

Изоляционный материалПА
Группа изоляционного материалаЯ
ЦТИ по МЭК 60112Шестьсот
Номинальность воспламеняемости согласно ul 94Версия v0
Провода зарева индекс горючести GWFI в соответствии с En 60695-2-12Восемьсот пятьдесят
Раскаленной проволокой температура воспламенения GWIT в соответствии с En 60695-2-13Семьсот семьдесят пять
Температура для испытания давления шарика согласно EN 60695-10-2125 °С

Размеры товара

Габаритный чертеж
Длина [ л ]31 мм
Ширина [ Вт ]60 мм
Высота [ ч ]43,5 мм
Поле15 мм
Высота (без Штыря припоя)39 мм
PIN припоя [П]4.5 мм
Контактный размеры1.2 x 1.2 мм
Измерение45 мм

Размеры для конструкции PCB

Диаметр отверстия1.6 мм

Упаковка информация

Тип упаковкиупакованные в картон
Штук в упаковкеДвадцать пять
Упаковка наименования единицПК.
Тип внешняя упаковкаКоробка
Состояние доставкиОткройте зажимное пространство

Условия окружающей среды

Температура окружающей среды (хранение/транспорт)-40 °С ... 70 °С
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (эксплуатация)От -40 °C

Испытания на отрыв

Испытания на отрывМЭК 60998-2-1:1990-04
Тест пройден
Сечение проводника / проводника тип / растягивающей силы0,5 мм2 / твердых / > 30 Н
0,5 мм2 / гибкого / > 30 Н
35 мм2 / твердых / > 190 Н
25 мм2 / гибкого / > 135 Н

Механические испытания в соответствии со стандартом

Спецификация тестаМЭК 60998-2-1 (в части)

Электрические испытания

Номинальный ток125 а
Номинальное напряжение изоляции (в III/2)1000 в
Номинальное импульсное напряжение (III/2)об8 кв

Воздушные зазоры и пути утечки

Группа изоляционного материалаЯ
Напряжение1000 в
Номинальное напряжение изоляции (в III/3)1000 в
Номинальное напряжение изоляции (в III/2)1000 в
Номинальное напряжение изоляции, в (II/2)1000 в
Номинальное импульсное напряжение (III в/3)8 кв
Номинальное импульсное напряжение (III/2)об8 кв
Номинальное импульсное напряжение (II/2 с)8 кв

Тест вибрации

Стойкость к старению, к влажности, к попаданию твердых предметов и вредного воздействия водыТест пройден МЭК 60998-2-1:1990-04 168 ч/100°с 48 ч/30 °с/92 %
Результат тестаТест пройден
Спецификация тестаМЭК 60998-2-1:1990-04
Сухое тепло168 ч/100°с
Влажным теплом48 ч/30 °с/92 %

Стойкость к старению, влажности, проникновению твердых тел

Результат тестаТест пройден
Спецификация тестаМЭК 60998-2-1:1990-04
Сухое тепло168 ч/100°с
Влажным теплом48 ч/30 °с/92 %

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ

Соблюдение Экологических Продуктов

RoHS КитаяЭкологически чистый срок использования: неограниченный = EFUP-е
Никаких вредных веществ выше порогового значения

Классификации

ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто одиннадцатьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один
