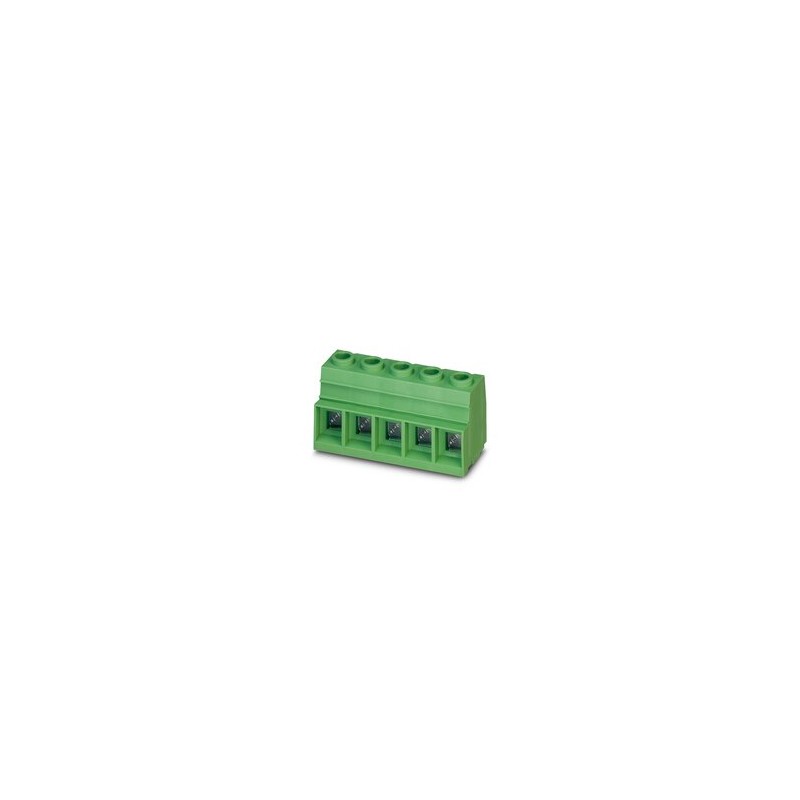

MKDSP 25/ 4-15,00 GY BD:1-4 1744219 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

MKDSP 25/ 4-15,00 GY BD:1-4 1744219 PHOENIX CONTACT PCB терминальный блок

MKDSP 25/ 4-15,00 GY BD:1-4

1744219

PHOENIX_CONTACT

25

PCB терминальный блок

Клеммы для печатной платы, номинальный ток: 125 A, расчетное напряжение (III/2): 1000 В, номинальное сечение: 35 мм2, количество рядов: 1, число контактов в ряду: 4, cемейство изделий: MKDSP 25, размер шага: 15 мм, тип подключения: Винтовой зажим с натяжной гильзой, форма головки винта: H1L Шлиц Филлипс и прямой шлиц, монтаж: Пайка волной, направление подключения проводник/печатная плата: 0 °, Расположение контактов: Линейное расположение выводов 2х2, Длина выводов [P]: 4,5 мм, количество паечных выводов на потенциал: 4, Форма упаковки: в картонной коробке

Подробнее


Разъемы PCB

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

ПРОСМОТРЕННЫЕ ТОВАРЫ


Best sellers

Описание



Технические характеристики

Характеристики изделий
КонструкцияСтандартная
Линейка изделийCOMBICON Terminals XL
Тип изделияКлемма для монтажа на печатные платы
Серия изделийMKDSP 25
Полюсов4
Размер шага15 мм
Количество рядов1
Расположение выводовЛинейное расположение выводов 2х2
Количество паечных выводов на потенциал4

Электрические характеристики
Номинальный ток IN125 A
Номинальное напряжение UN1000 В
Степень загрязнения3
Расчетное напряжение (III/3)1000 В
Расчетное импульсное напряжение (III/3)8 кВ
Расчетное напряжение (III/2)1000 В
Расчетное импульсное напряжение (III/2)8 кВ
Расчетное напряжение (II/2)1000 В
Расчетное импульсное напряжение (II/2)8 кВ

Характеристики клемм
Технология подключения
КонструкцияСтандартная
Номинальное сечение35 мм²
Соединение провода
Тип подключенияВинтовой зажим с натяжной гильзой
Сечение жесткого провода0,5 мм² ... 35 мм²
Сечение гибкого провода0,5 мм² ... 35 мм²
Сечение проводника AWG20 ... 2
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки1 мм² ... 35 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом1,5 мм² ... 35 мм²
2 жестких провода одинакового сечения0,5 мм² ... 6 мм²
2 гибких провода одинакового сечения0,5 мм² ... 6 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки0,5 мм² ... 4 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой0,5 мм² ... 16 мм²
Длина оголяемой части18 мм
Момент затяжки2,5 Нм ... 4,5 Нм (≤ 25 mm² = 2,5 Nm; 35 mm² = 4,5 Nm)
Данные для алюминиевого кабеля
Сечение / крутящий момент / форма кабеляСечение жил кабеля:35 мм²; Момент затяжки:4,5 Нм; Форма провода:круглый, однопроводной, класс 1(re)
Спецификации по испытаниюDIN VDE 0276-603 (VDE 0276-603):2010-03
Указание по подготовке проводникаЧтобы обеспечить стабильный и безопасный контакт алюминиевых кабелей, требуется выполнить следующие условия: счистить ножом оксидную пленку с конца алюминиевого проводника со снятой изоляцией и сразу же окунуть его в нейтральный вазелин, то есть без содержания щелочи или кислот. При повторном подсоединении проводника указанную обработку следует провести еще раз.

Монтаж
Тип монтажаПайка волной
Расположение выводовЛинейное расположение выводов 2х2
Форма привода, головка винтаШлиц Филлипс и прямой шлиц (H1L)
Тип подключенияВинтовой зажим с натяжной гильзой
Форма привода, головка винтаШлиц Филлипс и прямой шлиц (H1L)
Указания по применению
ПроцессПайка волной припоя

Спецификации материала
Данные о материале - контакт
УказаниеСоответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контактСплав меди
Качество поверхностигальваническое лужение
Металлическая поверхность точки подключения (внешнее покрытие)Олово (5 - 7 мкм Sn)
Металлическая поверхность зоны пайки (покрытие)Олово (5 - 7 мкм Sn)
Данные о материале - корпус
Цвет ()()
Изоляционный материалPA
Группа изоляционного материалаI
CTI согласно МЭК 60112600
Класс воспламеняемости согласно UL 94V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2125 °C

Размеры
Размер шага15 мм
Ширина [w]60 мм
Высота [h]43,5 мм
Длина [l]31 мм
Высота39 мм
Длина вывода под пайку [P]4,5 мм
Размеры штыря1,2 x 1,2 мм
Дизайн печатных плат
Диаметр отверстий1,6 мм

Механические испытания
Испытание на повреждение и расшатывание проводника
Спецификации по испытаниюDIN EN 60999-1 (VDE 0609-1):2000-12
РезультатИспытание пройдено
Испытание на растяжение
Спецификации по испытаниюDIN EN 60999-1 (VDE 0609-1):2000-12
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение0,5 мм² / жесткий / > 20 Н
0,5 мм² / гибкий / > 20 Н
35 мм² / многопроволочные / > 190 Н
35 мм² / гибкий / > 190 Н

Электрические испытания
Испытание на нагрев
Спецификации по испытаниюDIN EN 60947-7-4 (VDE 0611-7-4):2014-08
Требования, испытание на нагреваниеСумма температуры окружающей среды и нагрева соединительной клеммы печатной платы не должна превышать верхний предел температуры.
Стойкость к кратковременным токам
Спецификации по испытаниюDIN EN 60947-7-4 (VDE 0611-7-4):2014-08
Сопротивление изоляции
Спецификации по испытаниюDIN EN 60512-3-1:2003-01
Сопротивлением изоляции между соседними полюсами> 5 МОм
Воздушные зазоры и пути утечки
Спецификации по испытаниюDIN EN 60664-1 (VDE 0110-1):2008-01
Группа изоляционного материалаI
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))CTI 600
Расчетное напряжение изоляции (III/3)1000 В
Расчетное импульсное напряжение (III/3)8 кВ
минимальное значение воздушного зазора - негомогенное поле (III/3)8 мм
минимальное значение пути утечки (III/3)12,5 мм
Расчетное напряжение изоляции (III/2)1000 В
Расчетное импульсное напряжение (III/2)8 кВ
минимальное значение воздушного зазора - негомогенное поле (III/2)8 мм
минимальное значение пути утечки (III/2)8 мм
Расчетное напряжение изоляции (II/2)1000 В
Расчетное импульсное напряжение (II/2)8 кВ
минимальное значение воздушного зазора - негомогенное поле (II/2)8 мм
минимальное значение пути утечки (II/2)8 мм

Экологические условия и условия эксплуатации
Испытание на вибростойкость
Спецификации по испытаниюDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Частота10 - 150 - 10 Гц
Скорость развертки1 октава/мин.
Амплитуда0,35 мм (10 Гц ... 60,1 Гц)
Скорость развертки5г (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось2,5 ч
Испытание нитью накала
Спецификации по испытаниюDIN EN 60695-2-10 (VDE 0471-2-10):2001-11
Температура850 °C
Время воздействия5 c
Снижение эффективности от времени
Спецификации по испытаниюDIN EN 60947-7-4 (VDE 0611-7-4):2014-08
Условия окружающей среды
Температура окружающей среды (при эксплуатации)-40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Температура окружающей среды (хранение/транспорт)-40 °C ... 70 °C
Относительная влажность воздуха (хранение/транспорт)30 % ... 70 %
Температура окружающей среды (при монтаже)-5 °C ... 100 °C

Cпецификация упаковки
Форма упаковкив картонной коробке
Тип упаковкиКартон
