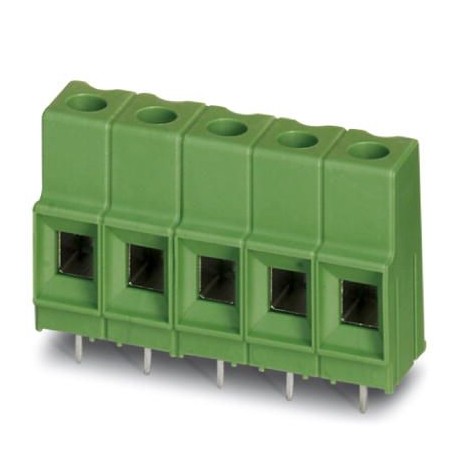

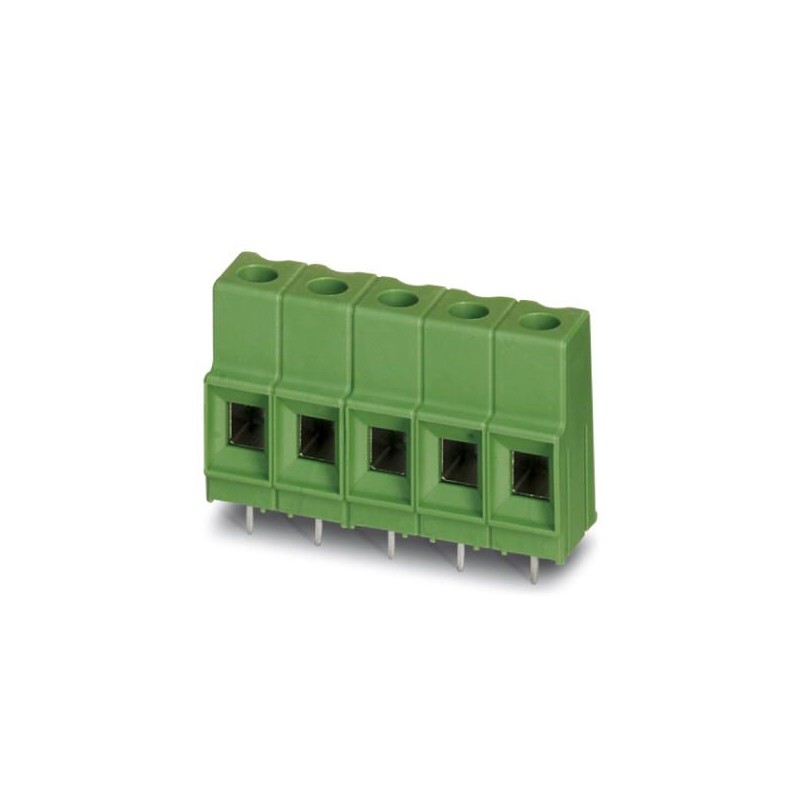

MKDSP 10N/ 3-10,16 (1,3) 1774140 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

MKDSP 10N/ 3-10,16 (1,3) 1774140 PHOENIX CONTACT PCB терминальный блок

MKDSP 10N/ 3-10,16 (1,3)

1774140

PHOENIX_CONTACT

50

Продукт по требованию, без возврата.

PCB терминальный блок

Клеммная колодка для печатной платы, номинальный ток: 76 А, номинальное напряжение (III/2): 1000 В, номинальное сечение: 16 мм², количество потенциалов: 2, количество рядов: 1, количество полюсов в ряду: 3, артикул семейства: MKDSP 10N, шаг: 10,16 мм, тип подключения: Винтовое соединение с тяговой капсулой, метод винтового зажима: L Продольный паз, монтаж: Пайка волной пайки, Направление подключения проводника/печатной платы: 0 °, Цвет: зеленый, Расположение контактов: Линейное расположение контактов, Длина контактов [P]: 5 мм, Количество контактов пайки на потенциал: 2, Тип упаковки: Коробочный

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $309.73
Цена за единицу: $6.19
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион семьсот семьдесят четыре тысячи сто сорок
Единица упаковки50 ПК
Минимальный объем заказа50 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4046356481595
Вес / шт. (без упаковки)17.170 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияPL (Польша)

Размеры

Длина [ л ]18.4 мм
Поле10.16 мм
Измерение20,32 мм
Ширина [ Вт ]30,48 мм
Высота29.3 мм
Высота [ ч ]34.3 мм
PIN припоя [П]5 мм
Диаметр отверстия1.5 мм

Общие

Ассортимент изделийMKDSP 10Н
Номинальное импульсное напряжение (III в/3)8 кв
Номинальное импульсное напряжение (III/2)об8 кв
Номинальное импульсное напряжение (II/2 с)8 кв
Номинальное напряжение (в III/3)800 в
Номинальное напряжение (III/2)об1000 в
Номинальное напряжение (II/2 с)1000 в
Подключение в соотв. со стандартнойАН-ВДЕ
Номинальный ток IН76 а
Номинальное поперечное сечение10 мм2
PIN припоя поверхности
Внутренние цилиндрические ГейджВ6
Длина зачистки10 мм
Количество позицийТри
Винтовая резьбаМ4
Момент затяжки, мин.1,2 Нм
Момент затяжки макс.1,5 Нм

Данные соединения

Проводника сечение AWG в мин.Двадцать
Проводника сечение AWG Макс.Шесть
2 жилы одинакового сечения, сплошной мин.0,5 мм2
2 жилы одинакового сечения, сплошной Макс.6 мм2
2 жилы одинакового сечения, многожильный мин.0,5 мм2
2 жилы одинакового сечения, многожильный Макс.6 мм2
2 жилы одинакового сечения, многожильный, наконечники без пластмассовой втулки, мин.0,5 мм2
2 жилы одинакового сечения, многожильный, наконечники без пластмассовой втулки, макс.4 мм2
2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, мин.0,5 мм2
2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, макс.6 мм2

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
Кул

Соблюдение Экологических Продуктов

Достигаемость svhcСвинец 7439-92-1
RoHS КитаяЭкологически Чистый Срок Использования = 50
Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя”

Классификации

ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто одиннадцатьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один

ETIM for 1774140 Connectors (EC002643)
Характеристика Значение
Height (EF000040) 34.3 mm
Number of electrical connections (EF008252) 2
Number of levels (EF002659) 1
Modular spacing connections (EF006827) 10.16 mm
Rated current In (EF008250) 76 A
Rated voltage (EF000228) 1000 V
Rated surge voltage (EF002993) 8 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connection type conductor (EF006821) Screw connection
Connectable conductor cross section solid-core (EF007337) 0.5 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.5 mm²
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.5 mm²
Connectable conductor cross section multi-wired (EF007343) 0.5 mm²
Connection type PCB (EF006822) Soldering connection
Material connection surface (EF006826) Tin
Diameter connection pin (EF006823) 1.5 mm
Length pin (EF006825) 5 mm
Material insulation body (EF007543) Other
Housing colour (EF000136) Green
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
Type of PCB fastening (EF008226) Connecting contact
Type of fastening (EF002442) Solder
Type of banding (EF007011) Carton (for SMD)
