> PHOENIX_CONTACT>Разъемы PCB>MKDSFW 3/ 9 BK BD:NZ443520 1740077 PHOENIX CONTACT PCB терминальный блок
Предыдущий товар Следующий продукт

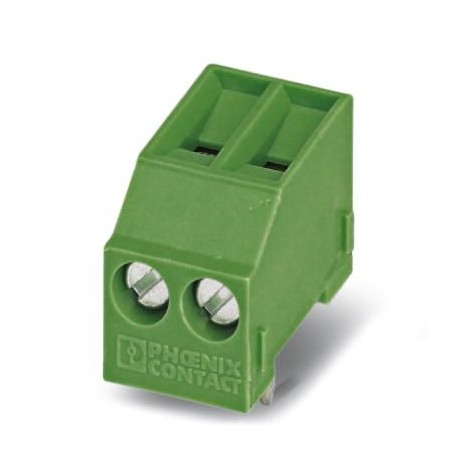

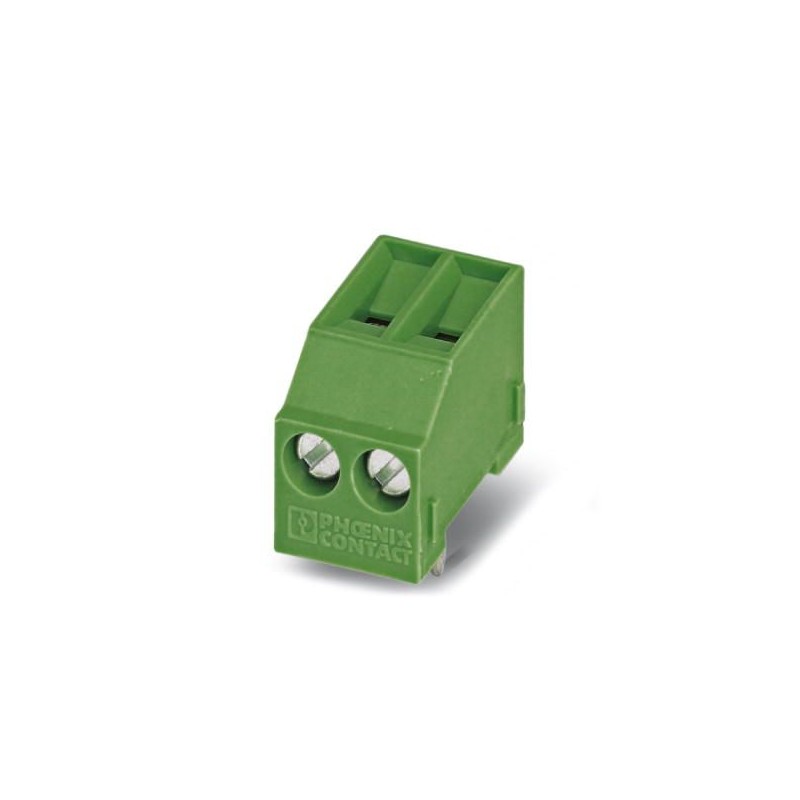

MKDSFW 3/ 9 BK BD:NZ443520 1740077 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

MKDSFW 3/ 9 BK BD:NZ443520 1740077 PHOENIX CONTACT PCB терминальный блок

MKDSFW 3/ 9 BK BD:NZ443520

1740077

PHOENIX_CONTACT

50

PCB терминальный блок

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $505.08
Цена за единицу: $10.10

Кол-во цена
50+$10.10
100+$9.38
150+$9.34
*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

ПРОСМОТРЕННЫЕ ТОВАРЫ


Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион семьсот сорок тысяч семьдесят семь
Единица упаковки50 ПК
Минимальный объем заказа50 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4046356288484
Вес / шт. (без упаковки)18.020 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияPL (Польша)

Свойства элемента

Краткое описание статьиPCB терминальный блок
Ассортимент изделийMKDSFW 3
Поле5 мм
Количество позицийДевять
Способ подключенияВинтовое соединение с рукавом напряжения
Форма привода головки винтаЩелевые (Л)
Винтовая резьбаМ3
Тип установкиПаять волны
КонфигЛинейный прикалывает
Количество уровнейОдин

Электрические параметры

Номинальный ток24 а
Номинальное напряжение изоляции (в III/2)400 в
Номинальное импульсное напряжение (III/2)об4 кв

Мощность подключения

Сечение проводников сплошной0,2 мм2 ... 4 мм2
Проводник поперечное сечение, гибкий0,2 мм2 ... 2,5 мм2
Сечение проводника AWG кабель / круговых Милов24 ... 12
Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулкиМм2 0.25 ... 1 мм2
Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкойМм2 0.25 ... 1 мм2
2 жилы одинакового сечения, сплошной0,2 мм2 ... 1,5 мм2
2 жилы одинакового сечения, гибкий0,2 мм2 ... 1,5 мм2
2 жилы одинакового сечения, многожильный, гильзой без пластиковой втулкиМм2 0.25 ... 0.75 мм2
2 жилы одинакового сечения, многожильный, с двумя наконечники с пластиковой втулкой0,5 мм2 ... 1,5 мм2
Длина зачистки8 мм
Крутящий момент0,5 Нм 0,6 Нм ...

Материал данных - контакт

ПримечаниеДиректива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201
Материал контактаКР сплава
Металлические точки поверхности терминала (верхний слой)Олово (5 - 7 мкм ЗП)
Поверхность металла паяя области (верхний слой)Олово (5 - 7 мкм ЗП)
Поверхность металла паяя области (средний слой)Никель (2 - 3 мкм никель)

Материал - корпус

Изоляционный материалПА
Группа изоляционного материалаЯ
ЦТИ по МЭК 60112Шестьсот
Номинальность воспламеняемости согласно ul 94П2

Размеры товара

Габаритный чертеж
Длина [ л ]20.5 мм
Ширина [ Вт ]45 мм
Высота [ ч ]16.7 мм
Поле5 мм
Высота (без Штыря припоя)12 мм
PIN припоя [П]5 мм
Контактный размеры0,9 х 0,9 мм
Измерение40 мм

Размеры для конструкции PCB

Диаметр отверстия1.3 мм

Упаковка информация

Тип упаковкиупакованные в картон
Штук в упаковкеПятьдесят
Упаковка наименования единицПК.

Общая информация о продукции

Типа ПримечаниеОбратите внимание на применение
ПримечаниеДля безопасного подключения проводников, всегда придерживаются определенного момента затяжки. В частности, в случае клеммы для печатных плат с двух или трех позиций, индивидуальный PIN припоя на каждой контактной точки не может компенсировать это. Именно поэтому терминальные должно поддерживаться во время соединения проводов (проходит с одной стороны, опору на жилье).

Электрические испытания

Номинальный ток24 а
Номинальное напряжение изоляции (в III/2)400 в
Номинальное импульсное напряжение (III/2)об4 кв

Воздушные зазоры и пути утечки

Группа изоляционного материалаЯ
Напряжение250 в
Номинальное напряжение изоляции (в III/3)250 в
Номинальное напряжение изоляции (в III/2)400 в
Номинальное напряжение изоляции, в (II/2)630 в
Номинальное импульсное напряжение (III в/3)4 кв
Номинальное импульсное напряжение (III/2)об4 кв
Номинальное импульсное напряжение (II/2 с)4 кв

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
ККА

Соблюдение Экологических Продуктов

Достигаемость svhcСвинец 7439-92-1
RoHS КитаяЭкологически Чистый Срок Использования = 50
Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя”

Классификации

ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX CONNECTORS RU.pdf 14 Mbytes
