> PHOENIX_CONTACT>Разъемы PCB>MKDSF 3/15 PA BD:NZ138 1738241 PHOENIX CONTACT PCB терминальный блок
Предыдущий товар Следующий продукт

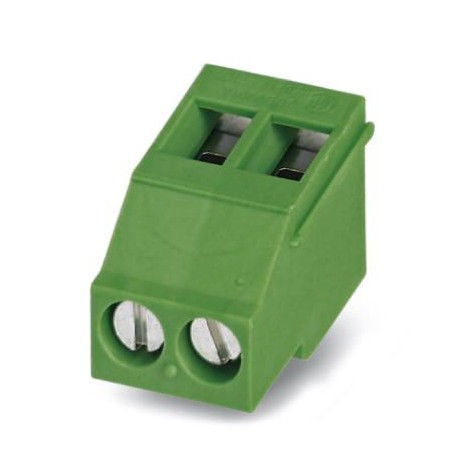

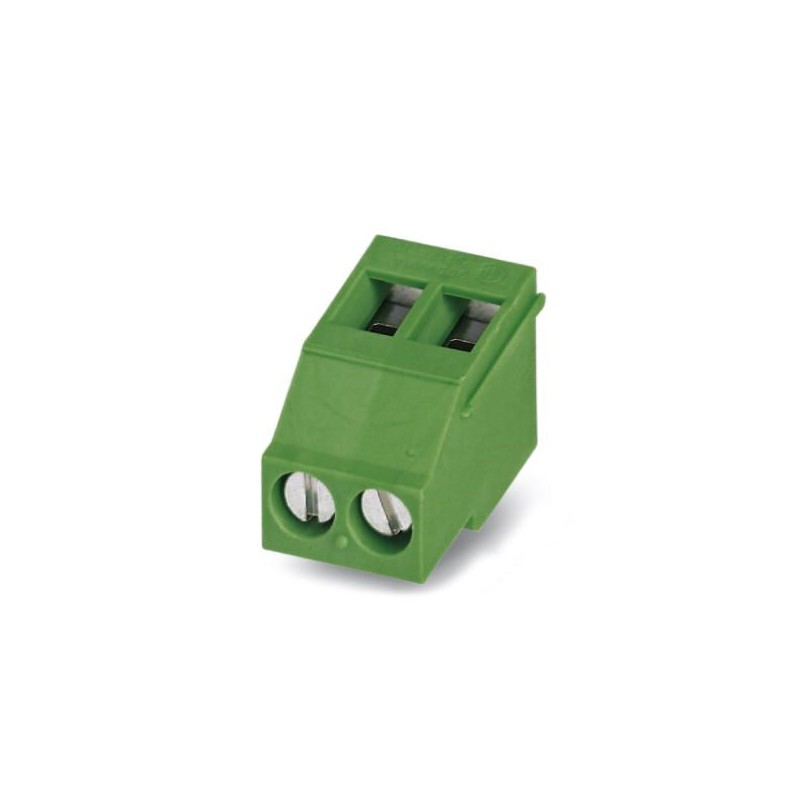

MKDSF 3/15 PA BD:NZ138 1738241 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

MKDSF 3/15 PA BD:NZ138 1738241 PHOENIX CONTACT PCB терминальный блок

MKDSF 3/15 PA BD:NZ138

1738241

PHOENIX_CONTACT

50

PCB терминальный блок

Клеммная колодка для печатной платы, номинальный ток: 24 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм², количество потенциалов: 13, количество рядов: 1, количество полюсов в ряду: 15, артикул семейства: MKDSF 3, шаг: 5 мм, тип подключения: Винтовое соединение с тяговой капсулой, метод винтового зажима: L Продольный паз, монтаж: Пайка волной пайки, Направление подключения проводник/печатная плата: 90 °, Цвет: зеленый, Расположение контактов: Линейное расположение контактов, Длина контактов [P]: 4.1 мм, Количество контактов пайки на потенциал: 1, Тип упаковки: Коробочный

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион семьсот тридцать восемь тысяч двести сорок один
Единица упаковки50 ПК
Минимальный объем заказа50 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4046356287494
Вес / шт. (без упаковки)26.320 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияDe (Германия)

Свойства элемента

Краткое описание статьиPCB терминальный блок
Ассортимент изделийMKDSF 3
Поле5 мм
Количество позицийПятнадцать
Способ подключенияВинтовое соединение с рукавом напряжения
Форма привода головки винтаЩелевые (Л)
Винтовая резьбаМ3
Тип установкиПаять волны
КонфигЛинейный прикалывает
Количество уровнейОдин

Электрические параметры

Номинальный ток24 а
Номинальное напряжение изоляции (в III/2)400 в
Номинальное импульсное напряжение (III/2)об4 кв

Мощность подключения

Сечение проводников сплошной0,2 мм2 ... 4 мм2
Проводник поперечное сечение, гибкий0,2 мм2 ... 2,5 мм2
Сечение проводника AWG кабель / круговых Милов24 ... 12
Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки0,25 мм2 ... 2,5 мм2
Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой0,25 мм2 ... 2,5 мм2
2 жилы одинакового сечения, сплошной0,2 мм2 ... 1,5 мм2
2 жилы одинакового сечения, гибкий0,2 мм2 ... 1,5 мм2
2 жилы одинакового сечения, многожильный, гильзой без пластиковой втулкиМм2 0.25 ... 0.75 мм2
2 жилы одинакового сечения, многожильный, с двумя наконечники с пластиковой втулкой0,5 мм2 ... 1,5 мм2
Длина зачистки8 мм
Крутящий момент0,5 Нм 0,6 Нм ...

Материал данных - контакт

ПримечаниеДиректива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201
Материал контактаКР сплава
Характеристики поверхностиЛуженая
Металлические точки поверхности терминала (верхний слой)Олово (5 - 7 мкм ЗП)
Металлические точки поверхности терминала (средний слой)Никель (2 - 3 мкм никель)
Поверхность металла паяя области (верхний слой)Олово (5 - 7 мкм ЗП)
Поверхность металла паяя области (средний слой)Никель (2 - 3 мкм никель)

Материал - корпус

Изоляционный материалПА
Группа изоляционного материалаЯ
ЦТИ по МЭК 60112Шестьсот
Номинальность воспламеняемости согласно ul 94Версия v0
Провода зарева индекс горючести GWFI в соответствии с En 60695-2-12Восемьсот пятьдесят
Раскаленной проволокой температура воспламенения GWIT в соответствии с En 60695-2-13Семьсот семьдесят пять
Температура для испытания давления шарика согласно EN 60695-10-2125 °С

Размеры товара

Габаритный чертеж
Длина [ л ]18 мм
Ширина [ Вт ]75 мм
Высота [ ч ]15.3 мм
Поле5 мм
Высота (без Штыря припоя)11.2 мм
PIN припоя [П]4.1 мм
Контактный размеры0,9 х 0,9 мм
Измерение70 мм

Размеры для конструкции PCB

Диаметр отверстия1.3 мм

Упаковка информация

Тип упаковкиупакованные в картон
Штук в упаковкеПятьдесят
Упаковка наименования единицПК.

Общая информация о продукции

Типа ПримечаниеОбратите внимание на применение
ПримечаниеДля безопасного подключения проводников, всегда придерживаются определенного момента затяжки. В частности, в случае клеммы для печатных плат с двух или трех позиций, индивидуальный PIN припоя на каждой контактной точки не может компенсировать это. Именно поэтому терминальные должно поддерживаться во время соединения проводов (проходит с одной стороны, опору на жилье).

Условия окружающей среды

Температура окружающей среды (хранение/транспорт)-40 °С ... 70 °С
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (эксплуатация)От -40 °C

Испытания на отрыв

Испытания на отрывМЭК 60999-1:1990-05
Тест пройден
Сечение проводника / проводника тип / растягивающей силы0,2 мм2 / твердых / > 10 Н
0,2 мм2 / гибкого / > 10 Н
4 мм2 / твердых / > 60 Н
2,5 мм2 гибкий / > 50 Н

Механические испытания в соответствии со стандартом

Спецификация тестаМЭК 60999-1 (в части)

Электрические испытания

Номинальный ток24 а
Номинальное напряжение изоляции (в III/2)400 в
Номинальное импульсное напряжение (III/2)об4 кв

Воздушные зазоры и пути утечки

СпецификацияМЭК 60664-1:2007-04
Группа изоляционного материалаЯ
Напряжение250 в
Номинальное напряжение изоляции (в III/3)250 в
Номинальное напряжение изоляции (в III/2)400 в
Номинальное напряжение изоляции, в (II/2)630 в
Номинальное импульсное напряжение (III в/3)4 кв
Номинальное импульсное напряжение (III/2)об4 кв
Номинальное импульсное напряжение (II/2 с)4 кв

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
ККА

Соблюдение Экологических Продуктов

Достигаемость svhcСвинец 7439-92-1
RoHS КитаяЭкологически Чистый Срок Использования = 50
Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя”

Классификации

ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один

ETIM for 1738241 Connectors (EC002643)
Характеристика Значение
Height (EF000040) 15.3 mm
Number of electrical connections (EF008252) 13
Number of levels (EF002659) 1
Modular spacing connections (EF006827) 5 mm
Rated current In (EF008250) 24 A
Rated voltage (EF000228) 400 V
Rated surge voltage (EF002993) 4 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connection type conductor (EF006821) Screw connection
Connectable conductor cross section solid-core (EF007337) 0.2 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.25 mm²
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.2 mm²
Connectable conductor cross section multi-wired (EF007343) 0.2 mm²
Connection type PCB (EF006822) Soldering connection
Material connection surface (EF006826) Tin
Diameter connection pin (EF006823) 1.3 mm
Length pin (EF006825) 4.1 mm
Material insulation body (EF007543) Other
Housing colour (EF000136) Green
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
Type of PCB fastening (EF008226) Connecting contact
Type of fastening (EF002442) Solder
Type of banding (EF007011) Carton (for SMD)
