> PHOENIX_CONTACT>Разъемы PCB>MK4DS 1,5/10-5,08 BD:NZ X5-X8 1987627 PHOENIX CONTACT PCB терминальный блок
Предыдущий товар Следующий продукт

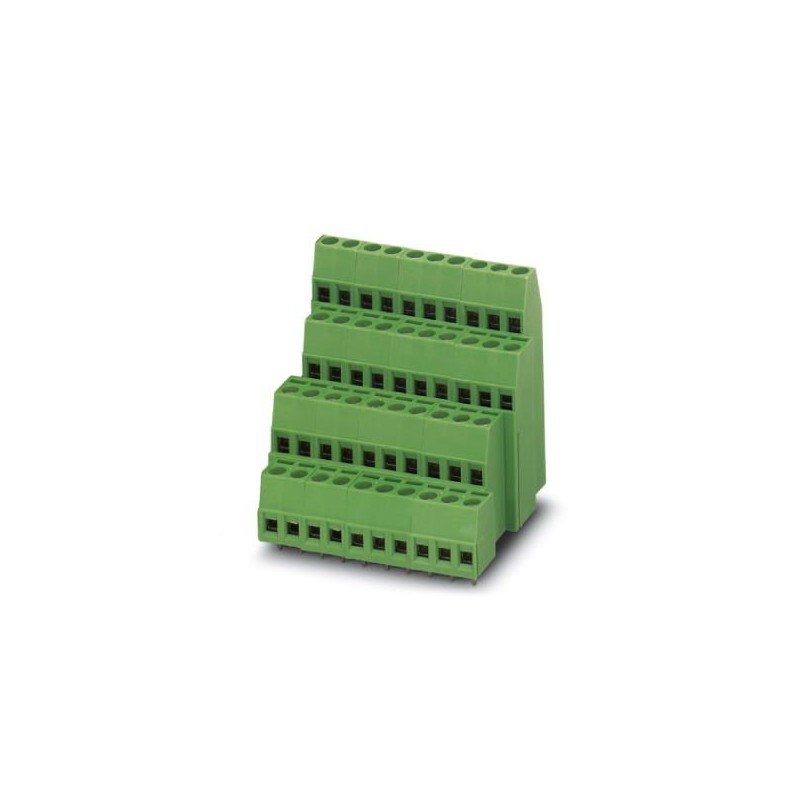

MK4DS 1,5/10-5,08 BD:NZ X5-X8 1987627 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

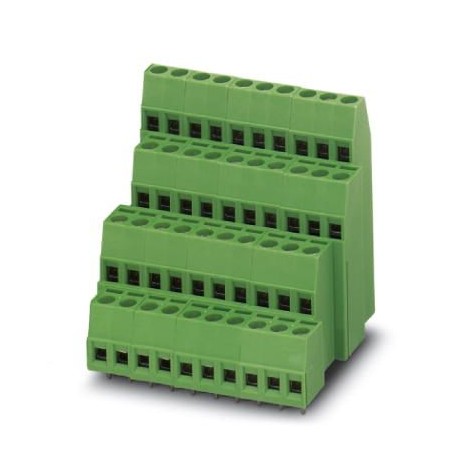

MK4DS 1,5/10-5,08 BD:NZ X5-X8 1987627 PHOENIX CONTACT PCB терминальный блок

MK4DS 1,5/10-5,08 BD:NZ X5-X8

1987627

PHOENIX_CONTACT

25

PCB терминальный блок

Клеммная колодка для печатной платы, номинальный ток: 15 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 1,5 мм², Количество потенциалов: 40, Количество рядов: 4, Количество полюсов в ряду: 10, артикул семейства: MK4DS 1,5, шаг: 5,08 мм, Тип подключения: Винтовое соединение с тяговым капсюлем, монтаж: Пайка волной волны, Направление подключения проводника/печатная плата: 0 °, цвет: зеленый, Расположение штифтов: Линейное расположение штифтов, Длина штифта [P]: 3,5 мм, Тип упаковки: В коробке

Подробнее


Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион девятьсот восемьдесят семь тысяч шестьсот двадцать семь
Единица упаковки25 ПК
Минимальный объем заказа25 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4017918932213
Вес / шт. (без упаковки)92.900 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияPL (Польша)

Свойства элемента

Краткое описание статьиPCB терминальный блок
Ассортимент изделийMK4DS 1,5
Поле5.08 мм
Количество позицийДесять
Способ подключенияВинтовое соединение с рукавом напряжения
Форма привода головки винтаЩелевые (Л)
Винтовая резьбаМ3
Тип установкиПаять волны
КонфигЛинейный прикалывает
Количество уровнейЧетыре

Электрические параметры

Номинальный ток15 а
Номинальное напряжение изоляции (в III/2)400 в
Номинальное импульсное напряжение (III/2)об4 кв

Мощность подключения

Сечение проводников сплошной0,14 мм2 ... 2,5 мм2
Проводник поперечное сечение, гибкий0,14 мм2 ... 1,5 мм2
Сечение проводника AWG кабель / круговых Милов26 ... 14
Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки0,25 мм2 ... 1,5 мм2
Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой0,25 мм2 ... 1,5 мм2
2 жилы одинакового сечения, сплошной0,14 мм2 ... 1 мм2
2 жилы одинакового сечения, гибкий0,14 мм2 ... 0.75 мм2
2 жилы одинакового сечения, многожильный, гильзой без пластиковой втулкиМм2 0.25 ... 0.5 мм2
2 жилы одинакового сечения, многожильный, с двумя наконечники с пластиковой втулкой0,5 мм2 0,5 мм2 ...
Длина зачистки7 мм
Крутящий момент0,5 Нм 0,6 Нм ...

Материал данных - контакт

ПримечаниеДиректива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201
Материал контактаКР сплава
Характеристики поверхностигоряч-погружение луженые
Металлические точки поверхности терминала (верхний слой)Олово (5 - 7 мкм ЗП)
Поверхность металла паяя области (верхний слой)Олово (5 - 7 мкм ЗП)

Материал - корпус

Изоляционный материалПА
Группа изоляционного материалаЯ
ЦТИ по МЭК 60112Шестьсот
Номинальность воспламеняемости согласно ul 94Версия v0
Провода зарева индекс горючести GWFI в соответствии с En 60695-2-12Восемьсот пятьдесят
Раскаленной проволокой температура воспламенения GWIT в соответствии с En 60695-2-13Семьсот семьдесят пять
Температура для испытания давления шарика согласно EN 60695-10-2125 °С

Размеры товара

Габаритный чертеж
Длина [ л ]42.9 мм
Ширина [ Вт ]53.29 мм
Высота [ ч ]51.5 мм
Поле5.08 мм
Высота (без Штыря припоя)48 мм
PIN припоя [П]3.5 мм
Контактный размеры0,9 х 0,9 мм
Измерение45.72 мм

Размеры для конструкции PCB

Диаметр отверстия1.3 мм

Упаковка информация

Тип упаковкиупакованные в картон
Штук в упаковкеДвадцать пять
Упаковка наименования единицПК.

Электрические испытания

Номинальный ток15 а
Номинальное напряжение изоляции (в III/2)400 в
Номинальное импульсное напряжение (III/2)об4 кв

Воздушные зазоры и пути утечки

Группа изоляционного материалаЯ
Напряжение250 в
Номинальное напряжение изоляции (в III/3)250 в
Номинальное напряжение изоляции (в III/2)400 в
Номинальное напряжение изоляции, в (II/2)630 в
Номинальное импульсное напряжение (III в/3)4 кв
Номинальное импульсное напряжение (III/2)об4 кв
Номинальное импульсное напряжение (II/2 с)4 кв

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
Кул
Номинальность воспламеняемости согласно ul 94Версия v0

Соблюдение Экологических Продуктов

Достигаемость svhcСвинец 7439-92-1
RoHS КитаяЭкологически Чистый Срок Использования = 50
Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя”

Классификации

ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один
