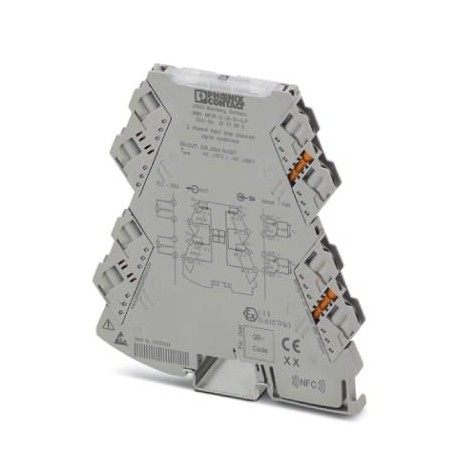

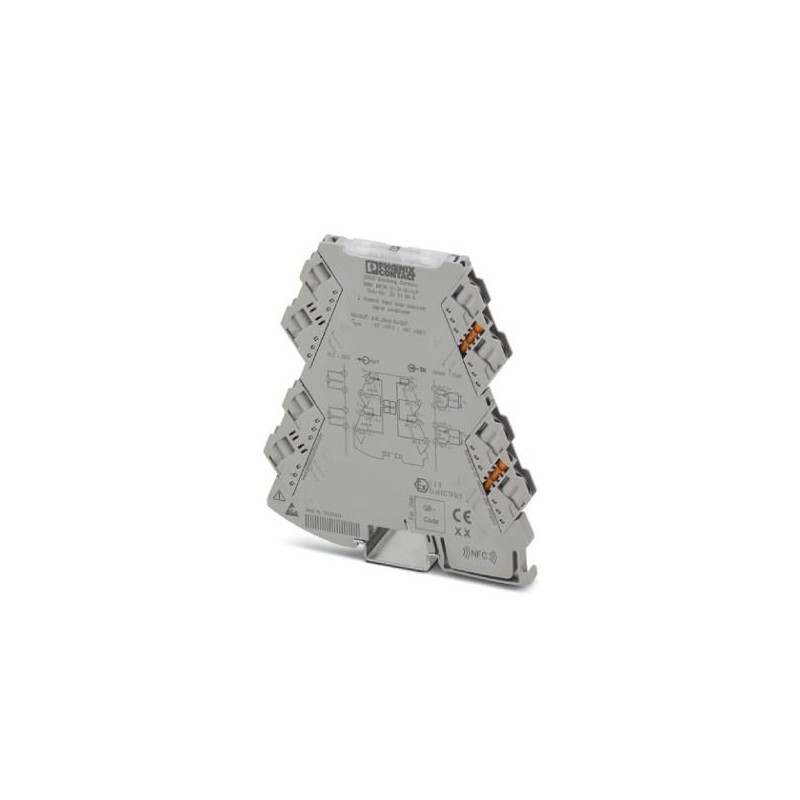

MINI MCR-2-2I-2I-ILP 2901996 PHOENIX CONTACT Пассивное устройство для развязки Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

MINI MCR-2-2I-2I-ILP 2901996 PHOENIX CONTACT Пассивное устройство для развязки

MINI MCR-2-2I-2I-ILP

2901996

PHOENIX_CONTACT

Пассивное устройство для развязки

Двухканальный входной петлевой 2-полосный сепаратор с технологией подключаемого соединения для гальванического разделения аналоговых сигналов. Входной сигнал = выходной сигнал: 0(4)мА ... 20 мА. Технология винтового соединения.

Подробнее


интерфейс

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $287.01
Цена за единицу: $287.01

Кол-во цена
1+$287.01
2+$270.39
*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Коммерческие данные

Код заказа2901996
Упаковочная единица1 stk
Страница каталогаСтр. 78 (C-5-2017)
GTIN4046356649476
Вес/шт. (без упаковки)61,000 GRM

Указание

Ограничение износаЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина6,2 мм
Высота110,5 мм
Глубина120,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C

Входные данные

Описание входавход тока
Количество входов2
Конфигурируемый / программируемыйнет
Входной сигнал тока0 мА ... 20 мА
4 мА ... 20 мА
Ток срабатыванияоколо 200 мкA
Ограничение входного напряжения30 В
Напряжение потери3,1 В (I = 20 мА)

Выходные данные

Наименование, выходвыход тока
Количество выходов2
Конфигурируемый / программируемыйнет
Выходной сигнал, ток0 мА ... 20 мА
4 мА ... 20 мА
Нагрузка / выходная нагрузка, выход тока< 600 Ω (при выходном сигнале I = 20 мА)
Передаточная характеристика1:1 для входного сигнала

Питание

Диапазон напряжения питания9,6 В DC ... 30 В DC (отдельный источник питания не требуется)
Потребляемая мощность600 мВт

Характеристики клемм

Тип подключенияВинтовые зажимы
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин.0,2 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс.1,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин.0,2 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс.2,5 мм²
Сечение гибкого проводника мин.0,2 мм²
Сечение гибкого проводника макс.1,5 мм²
Мин. сечение гибкого проводника AWG24
Сечение гибкого проводника AWG, макс.12
Длина снятия изоляции10 мм
Резьба винтовM3

Общие сведения

Количество каналов2
Ошибка передачи, макс.≤ 0,1 % (от предела)
Температурный коэффициент, максимальный≤ 0,002 %/K (от измеренного значения / 100 Ω нагрузка)
Дополнительные ошибки, в зависимости от нагрузки< 0,075 % (от измеренного значения / 100 Ω нагрузка)
Предельная частота (3 дБ)100 Гц
гальваническая развязкаУсиленная изоляция согласно МЭК 61010-1
Категория перенапряженияII
Степень загрязнения2
Расчетное напряжение изоляции300 В (эффективный)
Испытательное напряжение, вход / выход / питание3 кВ (50 Гц, 1 мин)
Испытательное напряжение, канал/канал3 кВ (50 Гц, 1 мин)
Электромагнитная совместимостьСоответствует Директиве по ЭМС
Излучение помехEN 61000-6-4
ПомехоустойчивостьEN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Цветcерый
Материал корпусаPBT
Монтажное положениена выбор
Соответствие нормамСоответствие CE
ATEX II 3 G Ex nA IIC T4 Gc X
UL, США / КанадаUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC T6
GLНа рассмотрении GL
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24HL 1 - HL 2

Стандарты и предписания

Электромагнитная совместимостьСоответствует Директиве по ЭМС
Излучение помехEN 61000-6-4
гальваническая развязкаУсиленная изоляция согласно МЭК 61010-1
Соответствие нормамСоответствие CE
ATEX II 3 G Ex nA IIC T4 Gc X
UL, США / КанадаUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC T6
GLНа рассмотрении GL
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24HL 1 - HL 2

Environmental Product Compliance

China RoHSПериод времени для применения по назначению (EFUP): 50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
