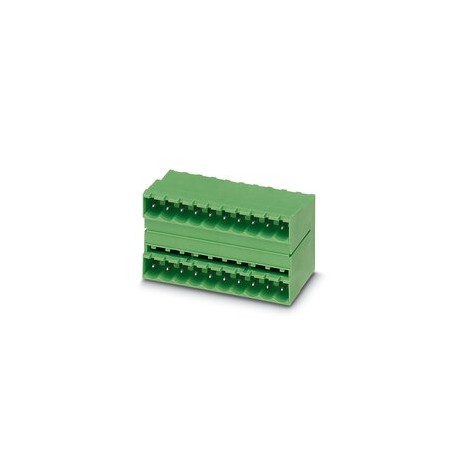

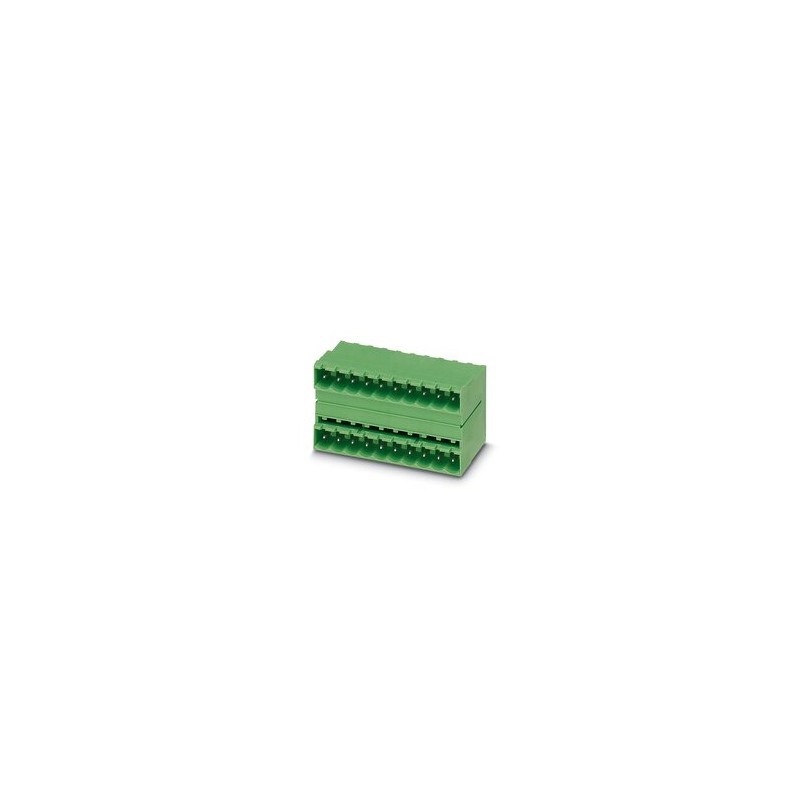

MDSTB 2,5/ 8-G1-5,08 BD:9-8COD 1878943 PHOENIX CONTACT Кормить-через заголовок
MDSTB 2,5/ 8-G1-5,08 BD:9-8COD
1878943
PHOENIX_CONTACT
Кормить-через заголовок
Pазъем на плату, номинальное сечение: 2,5 мм2, цвет: зеленый, номинальный ток: 10 A, расчетное напряжение (III/2): 320 В, поверхность контакта: олово, тип контакта: Штифт, количество потенциалов: 16, количество рядов: 2, полюсов: 8, количество точек подсоединения: 16, cемейство изделий: MDSTB 2,5/..-G1, размер шага: 5,08 мм, монтаж: Пайка волной, расположение выводов: Линейное расположение выводов, длина выводов [P]: 3,5 мм, количество паечных выводов на потенциал: 1, штекерная система: COMBICON MSTB 2,5, Направление стыковочной части: Стандарт, блокировка: без, тип крепления: без, Форма упаковки: в картонной коробке, Применяется вместе со штекерными частями MVSTB или FKCV и штекерами MVSTBW (или FKCVW соответственно) и MVSTBR (FKCVR).
Разъемы PCB
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Технические характеристики
Характеристики изделий
| Конструкция | Стандартная |
| Линейка изделий | COMBICON Connectors M |
| Тип изделия | Pазъем на плату |
| Серия изделий | MDSTB 2,5/..-G1 |
| Полюсов | 8 |
| Размер шага | 5,08 мм |
| Количество точек подключения | 16 |
| Количество рядов | 2 |
| Крепежный фланец | Нет |
| Количество потенциалов | 16 |
| Расположение выводов | Линейное расположение выводов |
| Количество паечных выводов на потенциал | 1 |
Электрические характеристики
| Номинальный ток IN | 10 A |
| Номинальное напряжение UN | 320 В |
| Степень загрязнения | 3 |
| Проходное сопротивление | 1,2 мΩ |
| Расчетное напряжение (III/3) | 250 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное напряжение (II/2) | 630 В |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
Монтаж
| Тип монтажа | Пайка волной |
| Расположение выводов | Линейное расположение выводов |
Спецификации материала
| Данные о материале - контакт | |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность зоны контакта (покрытие) | Олово (5 - 7 мкм Sn) |
| Металлическая поверхность зоны контакта (промежуточное покрытие) | Никель (2 - 3 мкм Ni) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (5 - 7 мкм Sn) |
| Металлическая поверхность зоны пайки (промежуточное покрытие) | Никель (2 - 3 мкм Ni) |
| Данные о материале - корпус | |
| Цвет () | () |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
Примечания
| Указания по эксплуатации | Соединители COMBICON соответствуют DIN EN 61984 для разъемов без коммутационной способности (COC). При надлежащем использовании они не должны вставляться или извлекаться под напряжением или под нагрузкой. |
Размеры
| Чертеж |  |
| Размер шага | 5,08 мм |
| Ширина [w] | 42,2 мм |
| Высота [h] | 32,5 мм |
| Длина [l] | 22 мм |
| Высота | 29 мм |
| Длина вывода под пайку [P] | 3,5 мм |
| Размеры штыря | 1 x 1 мм |
| Дизайн печатных плат | |
| Диаметр отверстий | 1,4 мм |
Механические испытания
| Визуальный осмотр | |
| Спецификации по испытанию | DIN EN 60512-1-1:2003-01 |
| Результат | Испытание пройдено |
| Проверка размеров | |
| Спецификации по испытанию | DIN EN 60512-1-2:2003-01 |
| Результат | Испытание пройдено |
| Стойкость маркировки | |
| Спецификации по испытанию | DIN EN 60068-2-70:1996-07 |
| Результат | Испытание пройдено |
| Поляризация и кодирование | |
| Спецификации по испытанию | DIN EN 60512-13-5:2006-11 |
| Результат | Испытание пройдено |
| Использование крепления контакта | |
| Спецификации по испытанию | DIN EN 60512-15-1:2009-03 |
| Крепление контакта Требования >20 N | Испытание пройдено |
| Усилие подключения и извлечения | |
| Результат | Испытание пройдено |
| Количество циклов | 25 |
| Усилие установки на 1 полюс, прибл. | 8 Н |
| Усилие съема на 1 полюс, прибл. | 6 Н |
Электрические испытания
| Термическое испытание Группа испытания C | |
| Спецификации по испытанию | DIN EN 60512-5-1:2003-01 |
| Испытанное число контактов | 20 |
| Сопротивление изоляции | |
| Спецификации по испытанию | DIN EN 60512-3-1:2003-01 |
| Сопротивлением изоляции между соседними полюсами | > 5 МОм |
| Воздушные зазоры и пути утечки | |
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Группа изоляционного материала | I |
| Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Расчетное напряжение изоляции (III/3) | 250 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| минимальное значение воздушного зазора - негомогенное поле (III/3) | 3 мм |
| минимальное значение пути утечки (III/3) | 3,2 мм |
| Расчетное напряжение изоляции (III/2) | 320 В |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| минимальное значение воздушного зазора - негомогенное поле (III/2) | 3 мм |
| минимальное значение пути утечки (III/2) | 3 мм |
| Расчетное напряжение изоляции (II/2) | 630 В |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| минимальное значение воздушного зазора - негомогенное поле (II/2) | 3 мм |
| минимальное значение пути утечки (II/2) | 3,2 мм |
Экологические условия и условия эксплуатации
| Испытание на вибростойкость | |
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0,35 мм (10 Гц ... 60,1 Гц) |
| Скорость развертки | 5г (60,1 Гц ... 150 Гц) |
| Продолжительность испытания на 1 ось | 2,5 ч |
| Испытания на долговечность | |
| Спецификации по испытанию | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Импульсное напряжение на уровне моря | 4,8 кВ |
| Проходное сопротивление R1 | 1,2 мΩ |
| Проходное сопротивление R2 | 1,2 мΩ |
| Проходное сопротивление R22-ой ярус | 2,1 мΩ |
| Циклы установки | 25 |
| Сопротивлением изоляции между соседними полюсами | > 5 МОм |
| Климатические испытания | |
| Спецификации по испытанию | DIN EN ISO 6988:1997-03 |
| Коррозионное воздействие | 0,2 дм3SO2на 300 дм3/40 °C/1 цикл |
| Тепловая нагрузка | 100 °C/168 ч |
| Испытательное переменное напряжение | 2,21 кВ |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Относительная влажность воздуха (хранение/транспорт) | 30 % ... 70 % |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
Cпецификация упаковки
| Форма упаковки | в картонной коробке |
