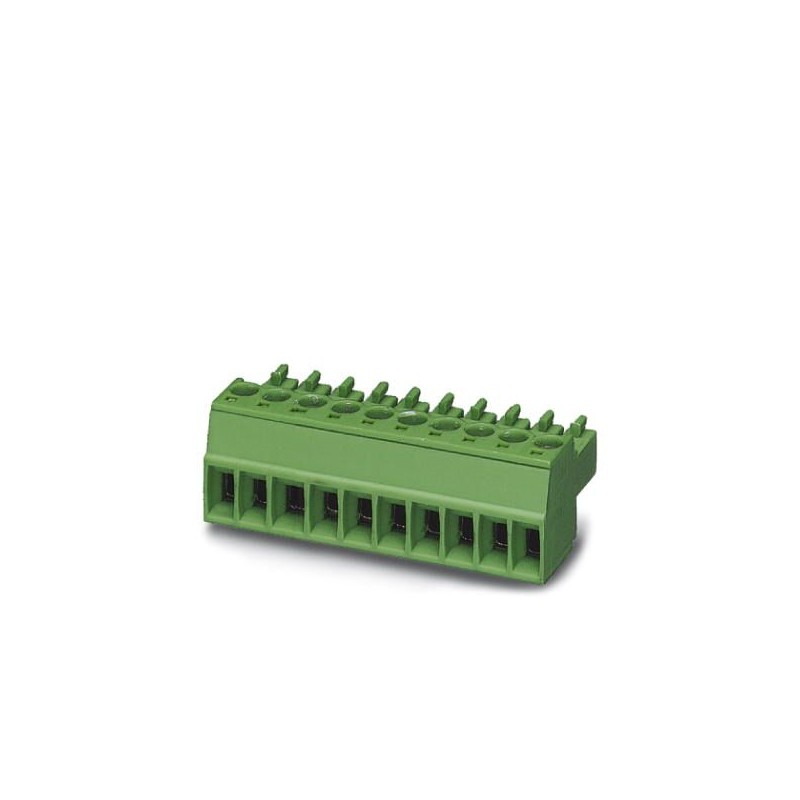

MC 1,5/ 8-ST-3,81 GYBD:8-1 CN6 1753983 PHOENIX CONTACT Печатной платы разъем Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

MC 1,5/ 8-ST-3,81 GYBD:8-1 CN6 1753983 PHOENIX CONTACT Печатной платы разъем

MC 1,5/ 8-ST-3,81 GYBD:8-1 CN6

1753983

PHOENIX_CONTACT

50

Печатной платы разъем

Разъемы для печатной платы, номинальный ток: 8 A, расчетное напряжение (III/2): 160 В, номинальное сечение: 1,5 мм², полюсов: 8, размер шага: 3,81 мм, тип подключения: Винтовой зажим с натяжной гильзой, цвет: серый, расположение выводов: Линейное 3-рядное расположение выводов

Подробнее


Разъемы штекерные промышленные > Кабельный разъем для печатных плат

Разъемы PCB

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $314.68
Цена за единицу: $6.29

Кол-во цена
50+$6.29
100+$6.05
*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

ПРОСМОТРЕННЫЕ ТОВАРЫ


Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион семьсот пятьдесят три тысячи девятьсот восемьдесят три
Единица упаковки1 ПК
Минимальный объем заказа 50 ПК
ГНТП4046356336987
Вес / шт. (без упаковки)0.000 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят шесть тысяч девятьсот девяносто
Страна происхожденияDe (Германия)

Рисунки

Diagram

Схема
Тип: МС 1,5/...-ст-3,81 с MC 1,5/...-г-3,81

Diagram

Схема
Тип: МС 1,5/...-ст-3,81 с MCV 1,5/...-г-3,81

Diagram

Схема
Тип: МС 1,5/...-ст-3,81 с MC 1,5/...-г-3,81 ТНТ

Diagram

Схема
Тип: МС 1,5/...-ст-3,81 с MCV 1,5/...-г-3,81 P26 чет

Diagram

Схема
Тип: МС 1,5/...-ст-3,81 с МКД 1,5/...-Г1-3,81

Diagram

Схема
Тип: МС 1,5/...-ст-3,81 с MCDV 1,5/...-Г1-3,81

Diagram

Схема
Тип: МС 1,5/...-ст-3,81 с MCVU 1,5/...-компании gfd-3,81

Diagram

Схема
Тип: МС 1,5/...-ст-3,81 С в MCO 1,5/...-гр-3,81

Diagram

Схема
Тип: МС 1,5/...-ст-3,81 с IMC 1,5/...-Санкт-3,81

Вернуться к началу

Свойства элемента

Краткое описание статьиПечатной платы разъем
Plug-в системеМИНИ-COMBICON
Тип контактаЖенский разъем
Ассортимент изделийМС 1,5/..-СТ
Поле3.81 мм
Количество позицийВосемь
Способ подключения Винтовое соединение с рукавом напряжения
Форма привода головки винтаЩелевые (Л)
КонфигЛинейный трехходовой прикалывает
Замокбез
Количество уровнейОдин
Количество подключенийВосемь
Количество потенциаловВосемь
Вернуться к началу

Электрические параметры

Номинальный ток8 а
Ням. напряжение160 в
Номинальное напряжение160 в
Номинальное напряжение (III/2)об160 в
Номинальное напряжение (II/2 с)320 в
Номинальное импульсное напряжение (III в/3)2,5 кв
Номинальное импульсное напряжение (III/2)об2,5 кв
Номинальное импульсное напряжение (II/2 с)2,5 кв
Вернуться к началу

Мощность подключения

Способ подключения Винтовое соединение с рукавом напряжения
разъемныйДа
Сечение проводников сплошной0,14 мм2 ... 1,5 мм2
Проводник поперечное сечение, гибкий0,14 мм2 ... 1,5 мм2
Сечение проводника AWG кабель / круговых Милов28 ... 16
Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки0,25 мм2 ... 1,5 мм2
Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкойМм2 0.25 ... 0.5 мм2
2 жилы одинакового сечения, сплошной0.08 мм2 ... 0,5 мм2
2 жилы одинакового сечения, гибкий0.08 мм2 ... 0.75 мм2
2 жилы одинакового сечения, гибкий, с кабельным наконечником, без пластмассовой втулкиМм2 0.25 ... 0.34 мм2
2 проводника одинакового сечения, гибкий, с двойной наконечник с пластиковой втулкой0,5 мм2 0,5 мм2 ...
Цилиндрический датчик х б / диаметра2.4 мм x 1.5 мм / 1.6 мм
Длина зачистки7 мм
Крутящий момент0.22 Нм 0,25 Нм ...
Вернуться к началу

Материал данных - контакт

ПримечаниеДиректива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201
Материал контактаКР сплава
Характеристики поверхностигоряч-погружение луженые
Металлические точки поверхности терминала (верхний слой)Олово (4 - 8 мкм ЗП)
Металлические поверхности соприкосновения (верхний слой)Олово (4 - 8 мкм ЗП)
Вернуться к началу

Материал - корпус

Цвет корпусасерый (7042)
Изоляционный материалПА
Группа изоляционного материалаЯ
ЦТИ по МЭК 60112 Шестьсот
Номинальность воспламеняемости согласно ul 94Версия v0
Провода зарева индекс горючести GWFI в соответствии с En 60695-2-12Восемьсот пятьдесят
Раскаленной проволокой температура воспламенения GWIT в соответствии с En 60695-2-13Семьсот семьдесят пять
Температура для испытания давления шарика согласно EN 60695-10-2125 °С
Вернуться к началу

Размеры товара

Габаритный чертеж
Длина [ л ]16.1 мм
Ширина [ Вт ]31.27 мм
Высота [ ч ]11,1 мм
Поле3.81 мм
Высота (без Штыря припоя)11,1 мм
Измерение26.67 мм
Вернуться к началу

Упаковка информация

Тип упаковкиупакованные в картон
Штук в упаковкеПятьдесят
Упаковка наименования единицПК.
Вернуться к началу

Условия окружающей среды

Температура окружающей среды (хранение/транспорт)-40 °С ... 70 °С
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (эксплуатация)От -40 °C ... 100 °С (в зависимости от derating Кривый)
Вернуться к началу

Прекращение и способ подключения

Тест на повреждение проводника и ослаблениеМЭК 60999-1:1999-11
Тест пройден
Вернуться к началу

Испытания на отрыв

Испытания на отрывМЭК 60999-1:1999-11
Тест пройден
Сечение проводника / проводника тип / растягивающей силы0.14 мм2 / твердых / > 7 Н
0.14 мм2 / гибкого / > 7 Н
1,5 мм2 / твердых / > 40 Н
1,5 мм2 / гибкого / > 40 Н
Вернуться к началу

Механические испытания в соответствии со стандартом

Визуальный осмотрТест пройден 60512-1-1 МЭК:2002-02
Габаритное испытаниеТест пройден МЭК 60512-1-2:2002-02
Сопротивление маркировкаТест пройден МЭК 60068-2-70:1995-12
РезультатТест пройден
СпецификацияМЭК 60512-13-2:2006-02
Нет. цикловДвадцать пять
Сила вставки в поз. ок.6 н
Снять сила в поз. ок.4 Н
Поляризация и кодированияТест пройден 60512-13-5 МЭК:2006-02
РезультатТест пройден
СпецификацияМЭК 60512-15-1:2008-05
Тест силы в поз.21 Н
Вернуться к началу

Воздушные зазоры и пути утечки

Зазоры и пути утечкиМЭК 60664-1:2007-04
СпецификацияМЭК 60664-1:2007-04
Минимальный зазор - поле неоднородных и (III/3)1.5 мм
Минимальный зазор - поле неоднородных и (III/2)1.5 мм
Минимальный зазор - поле неоднородных и (II/2)1.5 мм
Минимальное расстояние между электродами по поверхности диэлектрика значение и (III/3)2 мм
Минимальное расстояние между электродами по поверхности диэлектрика значение (Ш/2)1.5 мм
Минимальное расстояние между электродами по поверхности диэлектрика значение в (II/2)1.6 мм
Обратите внимание на сечение соединения С подключаемого провода 1,5 мм2 (твердый).
Вернуться к началу

Механические испытания (а)

Сила вставки в поз. ок.6 н
Снять сила в поз. ок.4 Н
Поляризация при вставке требование >20 НТест пройден
Держатель контактных пластин требования >20 НТест пройден
Вернуться к началу

Испытаний на прочность (Б)

СпецификацияМЭК 60512-9-1:2010-03
Контактное сопротивление RОдин1.3 мом
Циклы ввода/вывода Двадцать пять
Контактное сопротивление RДва1.5 мом
Импульсное напряжение на уровне моря 2.95 кв
Частота власти противостоят напряжению1.39 кв
Сопротивление изоляции, соседние позиции15 TΩ
Вернуться к началу

Климатические испытания (г)

СпецификацияИСО 6988:1985-02
Холодовой стресс-40 °С/2 ч
Тепловой стресс100 °с/168 ч
Въедливый стресс0.2 ДМТриТакДвана 300 ДМТри/40 °С/1 цикл
Импульсное напряжение на уровне моря 2.95 кв
Частота власти противостоят напряжению1.39 кв
Вернуться к началу

Окружающей среды и долговечность тестов (е)

Спецификация61984 МЭК:2008-10
Результат, степень защиты, код IPПалец безопасности с проверить степень защиты IP20 палец
Вернуться к началу

Соблюдение Экологических Продуктов

Достигаемость svhcСвинец 7439-92-1
RoHS КитаяЭкологически чистый срок использования = 50 лет
Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя”
Вернуться к началу

Классификации

ЭСЛ@СС

ЭСЛ@СС 4.0Двадцать семь миллионов двести шестьдесят тысяч семьсот
ЭСЛ@СС 4.1Двадцать семь миллионов двести шестьдесят тысяч семьсот
ЭСЛ@СС 5.0Двадцать семь миллионов двести шестьдесят тысяч семьсот
ЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят тысяч семьсот
ЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят тысяч семьсот
ЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч триста девять
ЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч триста девять
ЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч триста девять
Вернуться к началу

Етим

Етим 3.0EC001121
Етим 4.0EC002638
Етим 5.0EC002638
Етим 6.0EC002638
Етим 7.0EC002638
Вернуться к началу

СКТУООН

СКТУООН 6.01Тридцать миллионов двести одиннадцать тысяч восемьсот десять
СКТУООН 7.0901Тридцать девять миллионов сто двадцать одна тысяча четыреста девять
СКТУООН 11Тридцать девять миллионов сто двадцать одна тысяча четыреста девять
СКТУООН 12.01Тридцать девять миллионов сто двадцать одна тысяча четыреста девять
СКТУООН 13.2Тридцать девять миллионов сто двадцать одна тысяча четыреста девять
СКТУООН 18.0Тридцать девять миллионов сто двадцать одна тысяча четыреста девять
СКТУООН 19.0Тридцать девять миллионов сто двадцать одна тысяча четыреста девять
СКТУООН 20.0Тридцать девять миллионов сто двадцать одна тысяча четыреста девять
СКТУООН 21.0Тридцать девять миллионов сто двадцать одна тысяча четыреста девять
