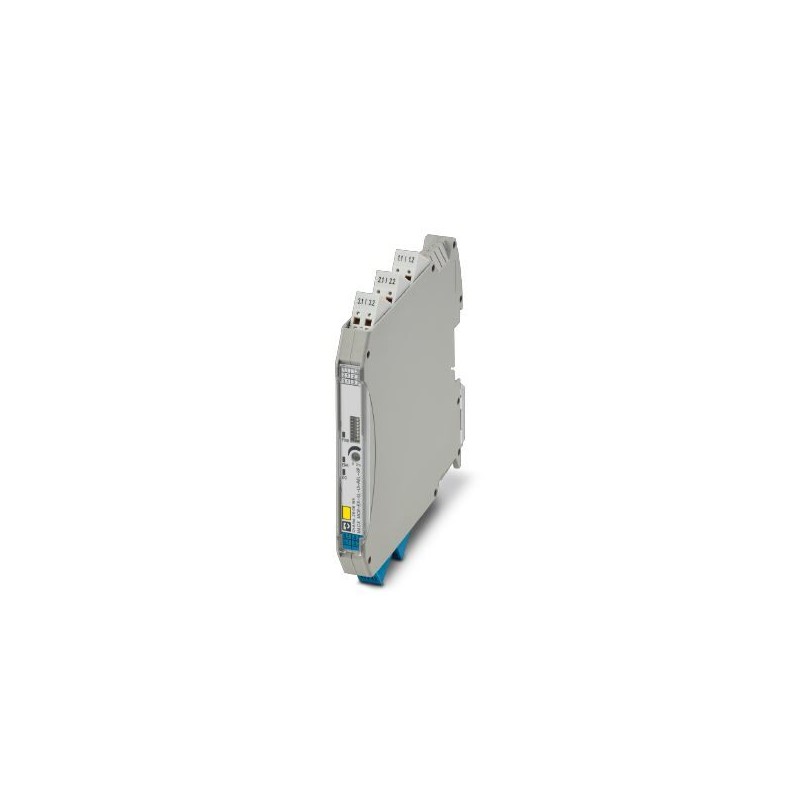

MACX MCR-EX-SL-UI-REL-SP 2906165 PHOENIX CONTACT Limit value switch with Ex i input for active current and v.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

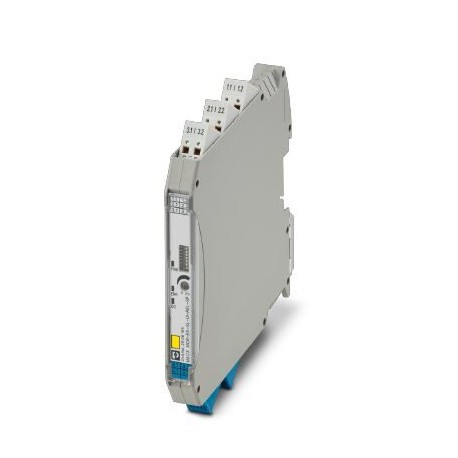

MACX MCR-EX-SL-UI-REL-SP 2906165 PHOENIX CONTACT Limit value switch with Ex i input for active current and v..

MACX MCR-EX-SL-UI-REL-SP

2906165

PHOENIX_CONTACT

Limit value switch with Ex i input for active current and voltage signals and a limit-value relay output (changeover contact). Can be set via DIP switch and potentiometer, galvanic 3-way electrical isolation, up to SIL2 (SC3), PLc Cat.1, Push-in connection.

Переключатель предельных значений с искробезопасным входом для активных сигналов напряжения и тока и выходом реле предельного значения (коммутируемый контакт). Регулируется с помощью DIP-переключателя и потенциометра, 3-сторонняя гальваническая развязка, до SIL2 (SC3), PLc кат.1, вставное соединение.

Подробнее


Датчики (сенсоры) > Изолирующий усилитель

интерфейс

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $576.27
Цена за единицу: $576.27
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Коммерческие данные

Код заказа2906165
Упаковочная единица1 stk
ПримечаниеПозаказное производство (возврат невозможен)
Страница каталогаСтр. 168 (C-5-2019)
GTIN4055626043739
Вес/шт. (без упаковки)268,200 GRM

Чертежи

Пиктограмма

Пиктограмма

Вернуться вверх

Размеры

Ширина12,5 мм
Высота99 мм
Глубина114,5 мм
Вернуться вверх

Условия окружающей среды

Температура окружающей среды (при эксплуатации)-20 °C ... 65 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
Макс. рабочая высота≤ 2000 м
Допустимая отн. влажность воздуха (при эксплуатации)5 % ... 95 % (без выпадения конденсата)
Степень защитыIP20
ПомехоустойчивостьEN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Вернуться вверх

Входные данные

Сигнальный входискробезопасный
Входной сигнал напряжения0,1 В ... 10 В
Входной сигнал тока0,2 мА ... 20 мА
0,18 мА ... 21 мА (Максимальный диапазон)
Входное сопротивление, вход напряжения> 100 кΩ
Входное сопротивление, вход тока< 28 Ω
Гистерезис переключениявыкл: ок. 0,5 %, вкл: ок. 1 %
Обнаружение нарушений в линииОбрыв U
Короткое замыкание U > 10,8 В, I > 21,1 мA
Вернуться вверх

Выходные данные

Наименование, выходРелейный выход
Исполнение контакта1 переключающий контакт
Материал контактаAgSnO2, твердое золочение
Максимальный коммутационный ток≤ 4 A AC (cos phi = 1)
≤ 1 A DC (активная нагрузка, 24 В DC, 50 мВт)
≤ 0,2 A DC (активная нагрузка, 120 B DC)
Долговечность механическая≤ 107коммутационных циклов
Вернуться вверх

Питание

Номинальное напряжение питания24 В DC
Диапазон напряжения питания9,6 В DC ... 30 В DC (12 В DC ... 24 В DC (-20 % ... +25 %))
Потребляемый ток, типовой38 мА (24 В DC)
Потребляемый ток, макс.90 мА (10 В DC)
Рассеиваемая мощность< 0,9 Вт
Потребляемая мощность≤ 1,2 Вт
Вернуться вверх

Параметры подключения

Тип подключенияПружинный зажим
Длина снятия изоляции8 мм
Сечение жесткого провода0,2 мм² ... 2,5 мм²
Сечение гибкого провода0,2 мм² ... 2,5 мм²
Сечение проводника AWG24 ... 14
Вернуться вверх

Параметры подключения 2

Наименование, подключениеКонтрольное гнездо
Диаметр, макс.2 мм
Вернуться вверх

Общие сведения

Ошибка передачи, макс.0,1 %
Температурный коэффициент, максимальный0,01 %/K
Ступенчатая характеристика (0-99%)≤ 22 мс
Индикатор состоянияСветодиод. индикатор, зеленый (напряжение питания, PWR)
LED-индикатор, кр., мигающий (неисправность проводки, датчиков, ERR)
Светодиодный индикатор, желтый (Выходной переключающий контакт)
Степень загрязнения2
Категория перенапряженияII
Электромагнитная совместимостьСоответствует Директиве по ЭМС
Излучение электромагнитных помехEN 61000-6-4
Материал корпусаPA 6.6-FR
НаименованиеВход / выход
Гальваническая развязка375 В (Амплитудное значение согласно EN 60079-11)
НаименованиеВход / выход / питание, шинные соединители на DIN-рейке
Гальваническая развязка300 Вэфф(Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1))
2,5 кВ (50 Гц, 1 мин., проверочное напряжение)
НаименованиеВход / питание, шинные соединители на DIN-рейке
Гальваническая развязка375 В (Амплитудное значение согласно EN 60079-11)
Соответствие нормамСоответствие требованиям ЕС, в дополнение к EN 61326
ATEX II (1) G [Ex ia Ga] IIC
 II (1) D [Ex ia Da] IIIC
 II 3(1) G Ex ec nC [ia Ga] IIC T4 Gc
IECEx[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex ec nC [ia Ga] IIC T4 Gc
UL, США / КанадаUL на рассмотрении
SIL2
Вернуться вверх

Данные по безопасности

Входное напряжение Ui30 В (Вход тока и напряжения)
Входной ток Ii120 мА (Вход тока и напряжения)
Входная мощность Pi900 мВт (Вход тока и напряжения)
Макс. внутренняя индуктивность Liвозможность игнорирования
Макс. внутренняя емкость Ci75 нФ (при входе тока)
Макс. выходное напряжение Uo0 В DC (Вход тока)
Макс. выходной ток Io0 мА (Вход тока)
Макс. выходная мощность Po0 мВт (Вход тока)
ГруппаIIC
макс. внешняя индуктивность Lo100 мГн
макс. внешняя емкость Co3,3 мкФ
ГруппаIIC
макс. внешняя индуктивность Lo5 мГн
макс. внешняя емкость Co4,7 мкФ
ГруппаIIC
макс. внешняя индуктивность Lo1 мГн
макс. внешняя емкость Co6,3 мкФ
ГруппаIIB/IIIC
макс. внешняя индуктивность Lo100 мГн
макс. внешняя емкость Co16 мкФ
ГруппаIIB/IIIC
макс. внешняя индуктивность Lo5 мГн
макс. внешняя емкость Co24 мкФ
ГруппаIIB/IIIC
макс. внешняя индуктивность Lo1 мГн
макс. внешняя емкость Co35 мкФ
Максимальное безопасное напряжение Um253 В AC
Вернуться вверх

Стандарты и предписания

Электромагнитная совместимостьСоответствует Директиве по ЭМС
Излучение помехEN 61000-6-4
Соответствие нормамСоответствие требованиям ЕС, в дополнение к EN 61326
ATEX II (1) G [Ex ia Ga] IIC
 II (1) D [Ex ia Da] IIIC
 II 3(1) G Ex ec nC [ia Ga] IIC T4 Gc
IECEx[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex ec nC [ia Ga] IIC T4 Gc
UL, США / КанадаUL на рассмотрении
ГруппаIIC
IIC
IIC
IIB/IIIC
IIB/IIIC
IIB/IIIC
Вернуться вверх

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP): 50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
Вернуться вверх

Классификация

eCl@ss

eCl@ss 4.027210100
eCl@ss 4.127210100
eCl@ss 5.027210100
eCl@ss 5.127210100
eCl@ss 6.027210100
eCl@ss 7.027210120
eCl@ss 8.027210120
eCl@ss 9.027210120
Вернуться вверх

ETIM

ETIM 4.0EC002653
ETIM 5.0EC002653
ETIM 6.0EC002653
ETIM 7.0EC002653
Вернуться вверх

ETIM for 2906165 Sensors (EC002653)
Характеристика Значение
Type of power supply (EF001469) Other
Rated supply voltage DC (EF007078) 9.6 V
Number of input ranges -60 mV ... +60 mV (EF006927) 0
Number of input ranges -100 mV ... +100 mV (EF006912) 0
Number of input ranges -300 mV ... +300 mV (EF006920) 0
Number of input ranges -500 mV ... +500 mV (EF006926) 0
Number of input ranges -1 V ... +1 V (EF006906) 0
Number of input ranges -2 V ... +2 V (EF006913) 0
Number of input ranges -2.5 V ... +2.5 V (EF006915) 0
Number of input ranges -5 V ... +5 V (EF006923) 0
Number of input ranges -10 V ... +10 V (EF006909) 0
Number of input ranges -20 V ... +20 V (EF006917) 0
Number of input ranges 0 mV ... 60 mV (EF006905) 0
Number of input ranges 0 mV ... 100 mV (EF006893) 0
Number of input ranges 0 mV ... 200 mV (EF006898) 0
Number of input ranges 0 mV ... 300 mV (EF006901) 0
Number of input ranges 0 mV ... 500 mV (EF006904) 0
Number of input ranges 0 V ... 1 V (EF006890) 0
Number of input ranges 0 V ... 2 V (EF006894) 0
Number of input ranges 0 V ... 2.5 V (EF006895) 0
Number of input ranges 0 V ... 5 V (EF006903) 0
Number of input ranges 0 V ... 10 V (EF006892) 1
Number of input ranges 0 V ... 20 V (EF006897) 0
Number of input ranges 0 V ... 24 V (EF006899) 0
Number of input ranges 0 V ... 30 V (EF006900) 0
Number of input ranges 1 V ... 5 V (EF006907) 0
Number of input ranges 2 V ... 10 V (EF006914) 0
Number of input ranges +5 V ... -5 V (EF006889) 0
Number of input ranges +10 V ... -10 V (EF006888) 0
Number of input ranges 5 V ... 0 V (EF006924) 0
Number of input ranges 5 V ... 1 V (EF006925) 0
Number of input ranges 10 V ... 0 V (EF006910) 0
Number of input ranges 10 V ... 2 V (EF006911) 0
Number of input ranges 0 mA ... 5 mA (EF006902) 0
Number of input ranges 0 mA ... 10 mA (EF006891) 0
Number of input ranges 0 mA ... 20 mA (EF006896) 1
Number of input ranges 4 mA ... 20 mA (EF006921) 1
Number of input ranges -5 mA ... +5 mA (EF006922) 0
Number of input ranges -10 mA ... +10 mA (EF006908) 0
Number of input ranges -20 mA ... +20 mA (EF006916) 0
Number of input ranges 20 mA ... 0 mA (EF006918) 0
Number of input ranges 20 mA ... 4 mA (EF006919) 0
Number of output ranges -60 mV ... +60 mV (EF006880) 0
Number of output ranges -100 mV ... +100 mV (EF006865) 0
Number of output ranges -300 mV ... +300 mV (EF006873) 0
Number of output ranges -500 mV ... +500 mV (EF006879) 0
Number of output ranges -1 V ... +1 V (EF006859) 0
Number of output ranges -2 V ... +2 V (EF006866) 0
Number of output ranges -2.5 V ... +2.5 V (EF006868) 0
Number of output ranges -5 V ... +5 V (EF006876) 0
Number of output ranges -10 V ... +10 V (EF006862) 0
Number of output ranges -20 V ... +20 V (EF006870) 0
Number of output ranges 0 mV ... 60 mV (EF006858) 0
Number of output ranges 0 mV ... 100 mV (EF006846) 0
Number of output ranges 0 mV ... 200 mV (EF006851) 0
Number of output ranges 0 mV ... 300 mV (EF006854) 0
Number of output ranges 0 mV ... 500 mV (EF006857) 0
Number of output ranges 0 V ... 1 V (EF006843) 0
Number of output ranges 0 V ... 2 V (EF006847) 0
Number of output ranges 0 V ... 2.5 V (EF006848) 0
Number of output ranges 0 V ... 5 V (EF006856) 0
Number of output ranges 0 V ... 10 V (EF006845) 0
Number of output ranges 0 V ... 20 V (EF006850) 0
Number of output ranges 0 V ... 24 V (EF006852) 0
Number of output ranges 0 V ... 30 V (EF006853) 0
Number of output ranges 1 V ... 5 V (EF006860) 0
Number of output ranges 2 V ... 10 V (EF006867) 0
Number of output ranges +5 V ... -5 V (EF006842) 0
Number of output ranges +10 V ... -10 V (EF006841) 0
Number of output ranges 5 V ... 0 V (EF006877) 0
Number of output ranges 5 V ... 1 V (EF006878) 0
Number of output ranges 10 V ... 0 V (EF006863) 0
Number of output ranges 10 V ... 2 V (EF006864) 0
Number of output ranges 0 mA ... 5 mA (EF006855) 0
Number of output ranges 0 mA ... 10 mA (EF006844) 0
Number of output ranges 0 mA ... 20 mA (EF006849) 0
Number of output ranges 4 mA ... 20 mA (EF006874) 0
Number of output ranges -5 mA ... +5 mA (EF006875) 0
Number of output ranges -10 mA ... +10 mA (EF006861) 0
Number of output ranges -20 mA ... +20 mA (EF006869) 0
Number of output ranges 20 mA ... 0 mA (EF006871) 0
Number of output ranges 20 mA ... 4 mA (EF006872) 0
Malfunction message output (EF007499) No
Inherently safe according to EN 60947-5-6 NAMUR (EF007112) No
Height (EF000040) 116 mm
Width (EF000008) 12.5 mm
Depth (EF000049) 113.7 mm
Power consumption (EF000346) 1.2 W
Operating temperature (EF002393) -20 °C
Temperature drift (EF007507) 0.01 %/K
Construction type of device (EF007276) Built-in device
Type of electric connection (EF003961) Other
Mounting method (EF000003) Snap mounting support rail
Degree of protection (IP) (EF005474) IP20

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES RU.pdf 29 Mbytes

Отзывы: (0) ▲

Там нет Отзывы о товаре пока нет.

Добавить отзыв
Добавить отзыв
скрыть форму
Рейтинг:
Имя:
Эл. адрес:
Предмет:
Текст:
Вы рекомендуете этот продукт купить?
  Captcha
  Добавить отзыв

Последние отзывы клиентов.

Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
