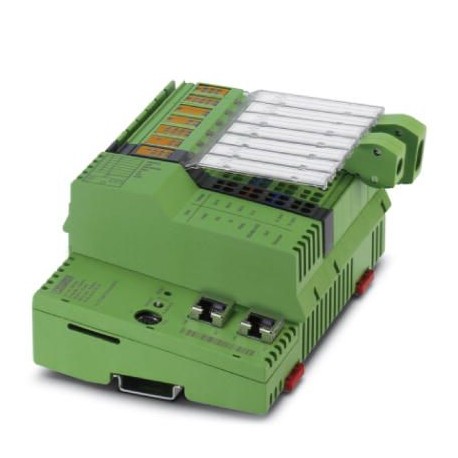

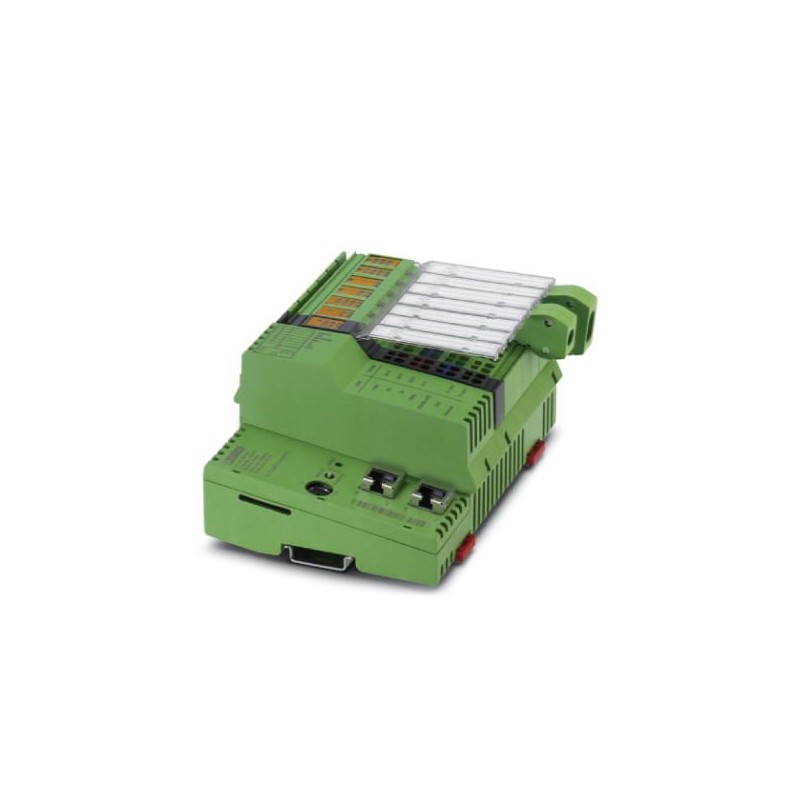

ILC 191 ME/INC 2700075 PHOENIX CONTACT Контроллер Inline с направлением импульса интерфейса / амплитудно-имп..
ILC 191 ME/INC
2700075
PHOENIX_CONTACT
Контроллер Inline с направлением импульса интерфейса / амплитудно-импульсной модуляции, RS-485/422, установлены счетчики на скорости и дополнительных входов кодировщика, с возможностью программирования согласно IEC 61131-3
Системы управления
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Описание продукта
Высокопроизводительный компактный контроллер ILC 191 ME/INC дополняет многокомпонентную серию устройств управления Inline Controller от Phoenix Contact. Контроллер оснащается 8 цифровыми входами и 4 цифровыми выходами, двухканальным импульсным/направленным интерфейсом ШИМ, встроенными интерфейсами RS-232 и RS-485/422, двухканальным быстрым счетчиком с предельной частотой до 200 кГц и двумя входами для инкрементных датчиков для подключения асимметричных датчиков, работающих в приращениях. Благодаря прямой интеграции в систему автоматизации Inline, компактный контроллер может быть адаптирован для удовлетворения соответствующих потребностей. Встроенные интерфейсы Ethernet позволяют производить настройку и программирование при помощи ПО для систем автоматизации PC Worx, соответствующего МЭК 61131 и обеспечивают возможность параллельного обмена данными с серверами OPC и коммуникации с устройствами, поддерживающими TCP/IP.
Размеры
| Ширина | 164 мм |
|---|---|
| Высота | 136,8 мм |
| Глубина | 71,5 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (при эксплуатации) | 70 кПа ... 106 кПа (До 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (До 3000 м над уровнем моря) |
| Ударопрочность | 25г, критерий 1 согласно IEC 60068-2-27 |
| Вибрация (при эксплуатации) | 5г |
Система управления
| Программный инструмент | PC WORX / PC WORX EXPRESS |
|---|---|
| Диагностический инструмент | DIAG+ |
| Конфигурационный инструмент | Config+ версии 1.01 и выше |
Механическая конструкция
| Масса | 285 г |
|---|---|
| Диагностический дисплей | нет |
| Резервирование системы управления | нет |
Интерфейсы передачи данных
| Интерфейс | Локальная шина INTERBUS-Master (ведущ.) |
|---|---|
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 kBaud / 2 MBaud (переключаемый) |
| Интерфейс | Задание параметров / обслуживание / диагностика |
| Тип подключения | RS-232-C, 6-контактный разъем MINI-DIN (PS/2), Ethernet 10/100 (RJ45) |
| Скорость передачи данных | max. 115,2 kBit/s |
| Тип подключения | 4-полюсный при дуплексном режиме |
| 2-полюсный при полудуплексе | |
| Интерфейс | Ethernet 10Base-T/100Base-TX |
| Тип подключения | Гнездо RJ45 |
| Скорость передачи данных | 10/100 MBit/s |
PROFINET
| Функция устройства | Устройство PROFINET |
|---|
Питание
| Потребляемый ток, типовой | 350 мА |
|---|---|
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| Остаточная пульсация | ± 5 % |
| Рассеиваемая мощность | макс. 8,4 Вт |
Функция полевой шины
| Количество процессных данных | макс. 4096 бит (INTERBUS) |
|---|---|
| макс. 32768 бит (внутренний клиент MODBUS) | |
| Количество поддерживаемых оконечных устройств | макс. 128 |
| Количество оконечных устройств, подключаемых к локальной шине | макс. 63 (Не превышайте максимально допустимое значение для потребляемого тока) |
| Количество оконечных устройств с каналом параметров | макс. 24 |
| Количество поддерживаемых ответвительных клемм с отводом для удаленной шины | макс. 3 |
Прямые входы/выходы
| Наименование, вход | Цифровые входы |
|---|---|
| Количество входов | 8 |
| Тип подключения | Распределитель потенциала |
| Описание входа | EN 61131-2 тип 1 n-p-n/p-n-p |
| Наименование, выход | Цифровые выходы |
| Количество выходов | 4 |
| Способ подключения | 2-, 3-, 4-проводной |
| Максимальный выходной ток на 1 канал | 500 мА |
| Без аналогового входа | да |
| Без аналогового выхода | да |
| Без выхода импульса/направления | нет |
| Количество выходов импульсов/направления | 2 (применение как альтернативы широтно-импульсной модуляции) |
| Выходное напряжение | 5 В |
| Максимальная частота | 150 кГц |
| Без входа счетчика | нет |
| Количество входов | 2 |
| Диапазон входных напряжений, сигнал "1" | 5 В DC ... 24 В DC |
| Входная частота | 200 кГц |
| Количество входов | 2 (3-катушечный, асимметричный) |
| Диапазон входных напряжений, сигнал "1" | 5 В DC ... 24 В DC |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION RU .pdf | 36 Mbytes |
|
| PHOENIX CONTACT-2700075-ILC 191 ME/INC | 119 Kbytes |
|
