> PHOENIX_CONTACT>Разъемы PCB>KDS 3-MT- 2 4RZ 1739305 PHOENIX CONTACT PCB терминальный блок
Предыдущий товар Следующий продукт

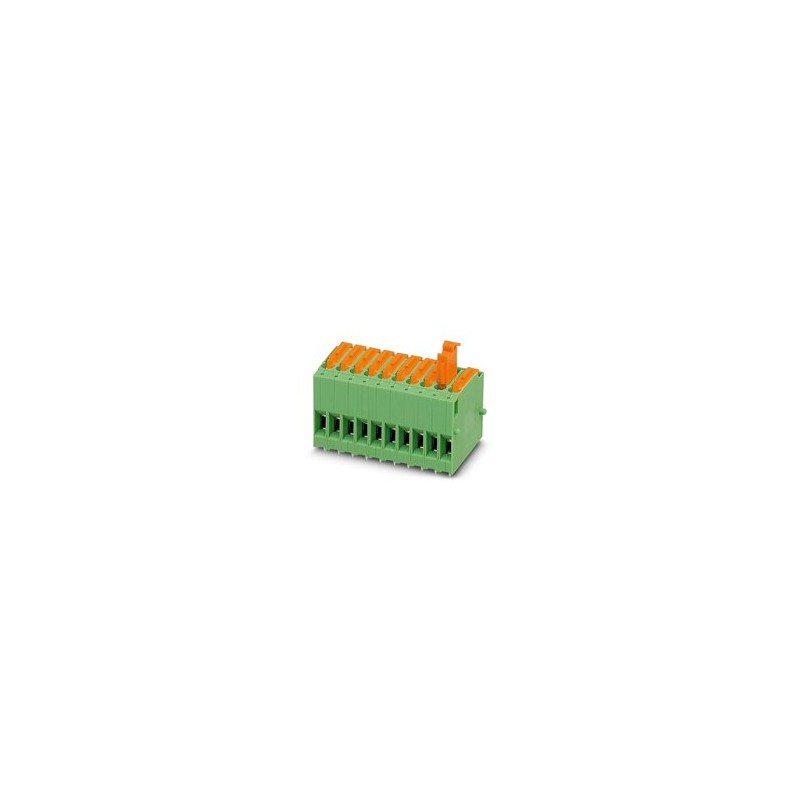

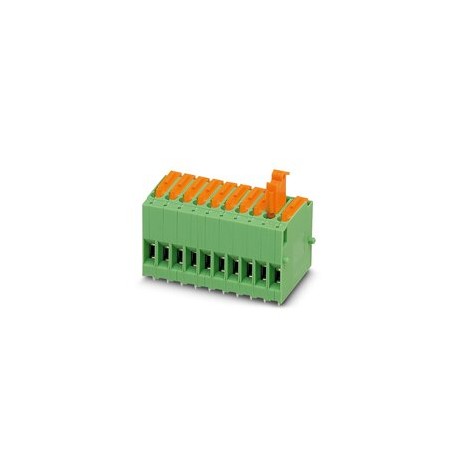

KDS 3-MT- 2 4RZ 1739305 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

KDS 3-MT- 2 4RZ 1739305 PHOENIX CONTACT PCB терминальный блок

KDS 3-MT- 2 4RZ

1739305

PHOENIX_CONTACT

50

PCB терминальный блок

Клеммы для печатной платы, номинальный ток: 15 A, расчетное напряжение (III/2): 320 В, номинальное сечение: 2,5 мм2, количество потенциалов: 2, количество рядов: 1, число контактов в ряду: 2, cемейство изделий: KDS 3-MT, размер шага: 5,08 мм, тип подключения: Винтовой зажим с натяжной гильзой, форма головки винта: L Прямой шлиц, монтаж: Пайка волной, направление подключения проводник/печатная плата: 0 °, Расположение контактов: Линейное двойное расположение выводов, Длина выводов [P]: 3,5 мм, количество паечных выводов на потенциал: 2, Форма упаковки: в картонной коробке

Подробнее


Разъемы PCB

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Описание

▲


Технические характеристики
Характеристики изделий
КонструкцияУстанавливаемые в ряд клеммы для печатного монтажа + клеммы с размыкателями
Линейка изделийCOMBICON Terminals M
Тип изделияКлемма для монтажа на печатные платы
Серия изделийKDS 3-MT
Полюсов2
Размер шага5,08 мм
Количество точек подключения2
Количество рядов1
Количество потенциалов2
Расположение выводовЛинейное двойное расположение выводов
Количество паечных выводов на потенциал2
Электрические характеристики
Номинальный ток IN15 A
Номинальное напряжение UN320 В
Степень загрязнения3
Расчетное напряжение (III/3)320 В
Расчетное импульсное напряжение (III/3)4 кВ
Расчетное напряжение (III/2)320 В
Расчетное импульсное напряжение (III/2)4 кВ
Расчетное напряжение (II/2)630 В
Расчетное импульсное напряжение (II/2)4 кВ
Характеристики клемм
Технология подключения
КонструкцияУстанавливаемые в ряд клеммы для печатного монтажа + клеммы с размыкателями
Номинальное сечение2,5 мм²
Соединение провода
Тип подключенияВинтовой зажим с натяжной гильзой
Сечение жесткого провода0,2 мм² ... 4 мм²
Сечение гибкого провода0,2 мм² ... 4 мм²
Сечение проводника AWG24 ... 12
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки0,25 мм² ... 2,5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом0,25 мм² ... 1,5 мм²
2 жестких провода одинакового сечения0,2 мм² ... 1 мм²
2 гибких провода одинакового сечения0,2 мм² ... 1 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки0,25 мм² ... 0,75 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой0,5 мм² ... 1 мм²
Длина оголяемой части8 мм
Момент затяжки0,5 Нм ... 0,6 Нм
Монтаж
Тип монтажаПайка волной
Расположение выводовЛинейное двойное расположение выводов
Форма привода, головка винтаПрямой шлиц (L)
Тип подключенияВинтовой зажим с натяжной гильзой
Форма привода, головка винтаПрямой шлиц (L)
Спецификации материала
Данные о материале - контакт
УказаниеСоответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контактСплав меди
Качество поверхностигальваническое лужение
Металлическая поверхность точки подключения (внешнее покрытие)Олово (5 - 7 мкм Sn)
Металлическая поверхность зоны пайки (покрытие)Олово (5 - 7 мкм Sn)
Данные о материале - корпус
Цвет ()()
Изоляционный материалPA
Группа изоляционного материалаI
CTI согласно МЭК 60112600
Класс воспламеняемости согласно UL 94V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2125 °C
Указание материала - Элемент управления
Изоляционный материалPA
Группа изоляционного материалаI
CTI согласно МЭК 60112600
Класс воспламеняемости согласно UL 94V2
Размеры
Размер шага5,08 мм
Ширина [w]10,16 мм
Высота [h]40,5 мм
Длина [l]27 мм
Высота37 мм
Длина вывода под пайку [P]3,5 мм
Размеры штыря1,1 x 0,8 мм
Дизайн печатных плат
Диаметр отверстий1,4 мм
Механические испытания
Испытание на повреждение и расшатывание проводника
Спецификации по испытаниюDIN EN 60999-1 (VDE 0609-1):2000-12
РезультатИспытание пройдено
Испытание на растяжение
Спецификации по испытаниюDIN EN 60999-1 (VDE 0609-1):2000-12
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение0,2 мм² / жесткий / > 10 Н
0,2 мм² / гибкий / > 10 Н
4 мм² / жесткий / > 60 Н
4 мм² / гибкий / > 60 Н
Электрические испытания
Испытание на нагрев
Спецификации по испытаниюDIN EN 60947-7-4 (VDE 0611-7-4):2014-08
Требования, испытание на нагреваниеСумма температуры окружающей среды и нагрева соединительной клеммы печатной платы не должна превышать верхний предел температуры.
Стойкость к кратковременным токам
Спецификации по испытаниюDIN EN 60947-7-4 (VDE 0611-7-4):2014-08
Сопротивление изоляции
Спецификации по испытаниюDIN EN 60512-3-1:2003-01
Сопротивлением изоляции между соседними полюсами> 5 МОм
Воздушные зазоры и пути утечки
Спецификации по испытаниюDIN EN 60947-1 (VDE 0660-100):2015-09
Группа изоляционного материалаI
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))CTI 600
Расчетное напряжение изоляции (III/3)320 В
Расчетное импульсное напряжение (III/3)4 кВ
минимальное значение воздушного зазора - негомогенное поле (III/3)3 мм
минимальное значение пути утечки (III/3)4 мм
Расчетное напряжение изоляции (III/2)320 В
Расчетное импульсное напряжение (III/2)4 кВ
минимальное значение воздушного зазора - негомогенное поле (III/2)3 мм
минимальное значение пути утечки (III/2)3 мм
Расчетное напряжение изоляции (II/2)630 В
Расчетное импульсное напряжение (II/2)4 кВ
минимальное значение воздушного зазора - негомогенное поле (II/2)3 мм
минимальное значение пути утечки (II/2)3,2 мм
Экологические условия и условия эксплуатации
Испытание на вибростойкость
Спецификации по испытаниюDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Частота10 - 150 - 10 Гц
Скорость развертки1 октава/мин.
Амплитуда0,35 мм (10 Гц ... 60,1 Гц)
Скорость развертки5г (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось2,5 ч
Испытание нитью накала
Спецификации по испытаниюDIN EN 60695-2-10 (VDE 0471-2-10):2014-04
Температура850 °C
Время воздействия5 c
Снижение эффективности от времени
Спецификации по испытаниюDIN EN 60947-7-4 (VDE 0611-7-4):2014-08
Условия окружающей среды
Температура окружающей среды (при эксплуатации)-40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Температура окружающей среды (хранение/транспорт)-40 °C ... 70 °C
Относительная влажность воздуха (хранение/транспорт)30 % ... 70 %
Температура окружающей среды (при монтаже)-5 °C ... 100 °C
Cпецификация упаковки
Форма упаковкив картонной коробке
