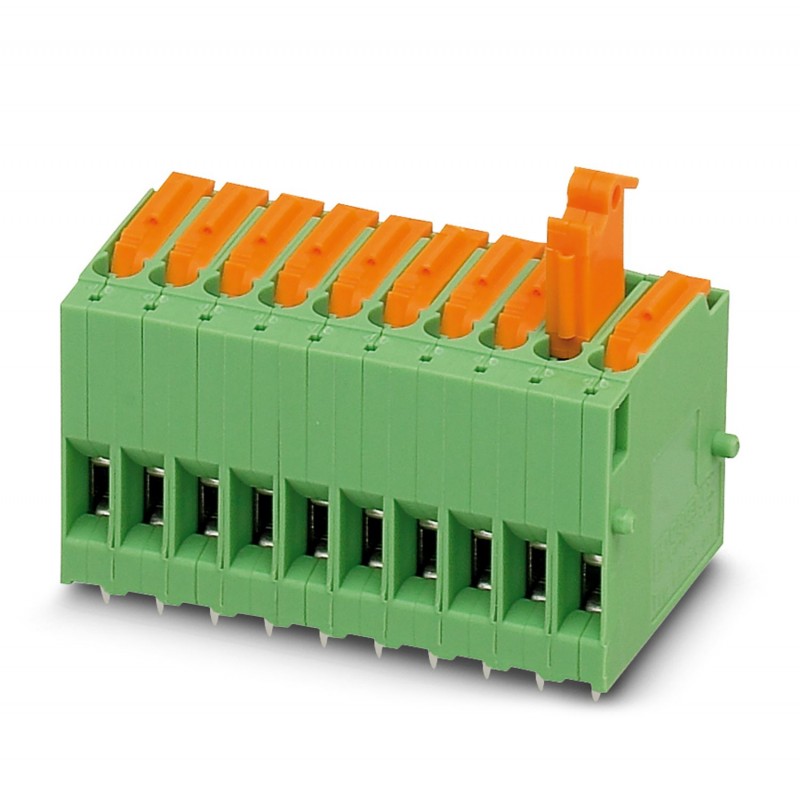

KDS 3-MT-12 22RZ 1735451 PHOENIX CONTACT PCB терминальный блок
KDS 3-MT-12 22RZ
1735451
PHOENIX_CONTACT
50
PCB терминальный блок
Клемма печатной платы, номинальный ток: 15 А, номинальное напряжение (III/2): 320 В, номинальное сечение: 2,5 мм2, количество потенциалов: 12, количество рядов: 1, количество полюсов в ряду: 12, семейство артикула: KDS 3-MT, шаг: 5,08 мм, тип подключения: Винтовое соединение с тяговой капсулой, метод винтового зажима: L Продольный паз, монтаж: Пайка волной пайки, Направление подключения проводника/печатной платы: 0 °, Расположение контактов: Двойное линейное расположение контактов, Длина контактов [P]: 3,5 мм, Количество контактов пайки на потенциал: 2, Тип упаковки: Коробочная
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион семьсот тридцать пять тысяч четыреста пятьдесят один |
|---|---|
| Единица упаковки | 50 ПК |
| Минимальный объем заказа | 50 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4046356177115 |
| Вес / шт. (без упаковки) | 84.750 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят девять тысяч десять |
| Страна происхождения | PL (Польша) |
Размеры
| Длина [ л ] | 27 мм |
|---|---|
| Поле | 5.08 мм |
| Измерение | 55.88 мм |
| Ширина [ Вт ] | 60.96 мм |
| Высота | 37 мм |
| Высота [ ч ] | 40.5 мм |
| PIN припоя [П] | 3.5 мм |
| Диаметр отверстия | 1.4 мм |
Общие
| Ассортимент изделий | КДС 3-Т |
|---|---|
| Номинальное импульсное напряжение (III в/3) | 4 кв |
| Номинальное импульсное напряжение (III/2)об | 4 кв |
| Номинальное импульсное напряжение (II/2 с) | 4 кв |
| Номинальное напряжение (в III/3) | 320 в |
| Номинальное напряжение (III/2)об | 320 в |
| Номинальное напряжение (II/2 с) | 630 в |
| Подключение в соотв. со стандартной | АН-ВДЕ |
| Номинальный ток IН | 15 а |
| Номинальное поперечное сечение | 2,5 мм2 |
| PIN припоя поверхности | |
| Внутренние цилиндрические Гейдж | А3 |
| Длина зачистки | 8 мм |
| Количество позиций | Двенадцать |
| Винтовая резьба | М3 |
| Момент затяжки, мин. | 0,5 Нм |
| Момент затяжки макс. | 0,6 Нм |
Данные соединения
| Проводника сечение AWG в мин. | Двадцать четыре |
|---|---|
| Проводника сечение AWG Макс. | Двенадцать |
| 2 жилы одинакового сечения, сплошной мин. | 0,2 мм2 |
| 2 жилы одинакового сечения, сплошной Макс. | 1 мм2 |
| 2 жилы одинакового сечения, многожильный мин. | 0,2 мм2 |
| 2 жилы одинакового сечения, многожильный Макс. | 1 мм2 |
| 2 жилы одинакового сечения, многожильный, наконечники без пластмассовой втулки, мин. | 0.25 мм2 |
| 2 жилы одинакового сечения, многожильный, наконечники без пластмассовой втулки, макс. | 0.75 мм2 |
| 2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, мин. | 0,5 мм2 |
| 2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, макс. | 1 мм2 |
Соблюдение Экологических Продуктов
| Достигаемость svhc | Свинец 7439-92-1 |
|---|---|
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Классификации
ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один
СКТУООН 6.01Тридцать миллионов двести одиннадцать тысяч восемьсот одинСКТУООН 7.0901Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать дваСКТУООН 11Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать дваСКТУООН 12.01Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать дваСКТУООН 13.2Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать два
