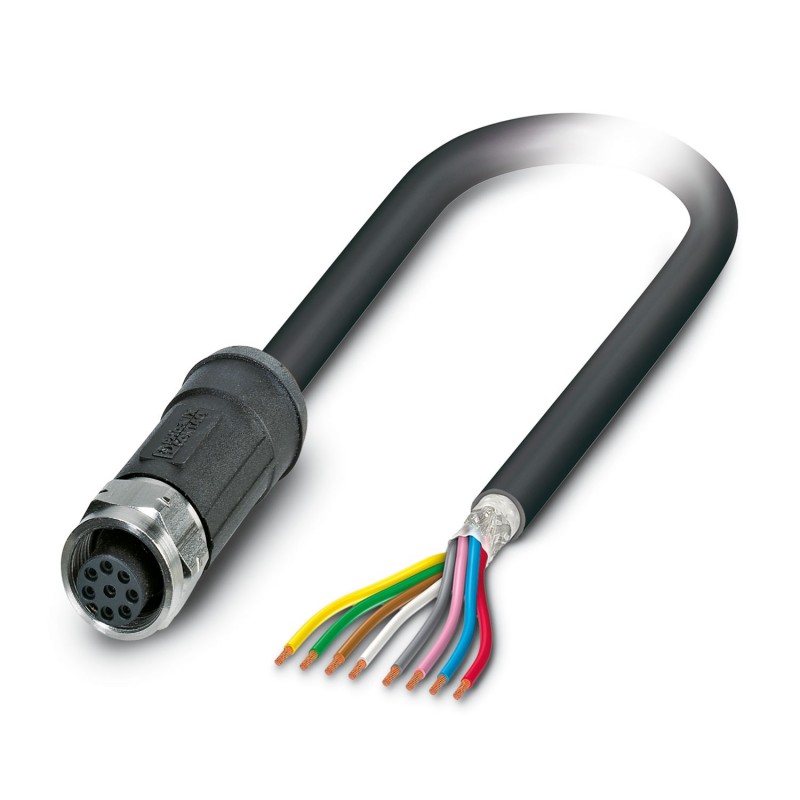

SAC-8P- 2,0-28X/M12FS SH OD 1407282 PHOENIX CONTACT Кабель для датчика / исполнительного элемента Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

SAC-8P- 2,0-28X/M12FS SH OD 1407282 PHOENIX CONTACT Кабель для датчика / исполнительного элемента

SAC-8P- 2,0-28X/M12FS SH OD

1407282

PHOENIX_CONTACT

Кабель для датчика / исполнительного элемента

Подробнее


Датчики (сенсоры) > Коммутационный шнур сенсор-привод

Кабели и приводы датчиков

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Кол-во цена
1+$54.08
2+$54.09
*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Описание



Коммерческие данные

Код заказа1407282
Упаковочная единица1 stk
ПримечаниеПозаказное производство (возврат невозможен)
Страница каталогаСтр. 158 (C-4-2013)
GTIN4046356774000
Вес/шт. (без упаковки)184,900 GRM

Размеры

Длина кабеля2 м

Окружающие условия

Температура окружающей среды (при эксплуатации)-40 °C ... 105 °C (вилка / розетка)
-40 °C ... 85 °C (при быстрой смене температур (согласно МЭК 60512-11-4))
Степень защитыIP65
IP67
IP68
IP69K

Общие сведения

Расчетный ток при 40 ℃2 A
Расчетное напряжение30 В AC
30 В DC
Полюсов8
Сопротивление изоляции≥ 100 MΩ
КодированиеA - стандарт
Стандарты/нормативные документыРазъем M12 МЭК 61076-2-101
Индикатор состоянияНет
Защитная цепь / модульбез схемы подключения
Степень загрязнения3
Циклы установки≥ 100
Момент затяжки0,4 Нм (Разъем М12)

Материал

Класс воспламеняемости согласно UL 94V0
Материал, контактCuSn
Материал, контактная поверхностьNi/Au
Материал, держатель контактаPP
Материал корпуса ручкиPP
Материал накатанной гайкиНержавеющая сталь
Материал уплотненияFPM

Стандарты и предписания

Обозначение стандартаРазъем M12
Стандарты / нормативные документыМЭК 61076-2-101
Класс воспламеняемости согласно UL 94V0

Кабель

Тип кабелячерный PE-X
Тип кабеля (краткое обозначение)28X
Условное обозначение кабеляLi2X2X-C-V1-2X
Сечение провода8x 0,25 мм²
AWG, сигнальная линия24
Конструкция кабеля, сигнальная линия32x 0,10 мм
Диаметр проводника вкл. изоляцию1,17 мм ±0,02 мм
Толщина стенки, изоляцияоколо 0,25 мм (Изоляция жилы)
Цвета жилбелый, коричневый, зеленый, желтый, серый, розовый, синий, красный
Общая скрутка8 проводов с наполнителем для сердечника
Шаг общей скрутки67 мм
ЭкранировкаОплетка из медной проволоки
защитный экран оптоволоконного кабеля85 %
Внешняя оболочка, цветтемно-серый RAL 7021
Толщина стенок внутренней оболочкиоколо 0,5 мм
Толщина стенок внешней оболочкиоколо 0,7 мм
Наружный диаметр кабеля D7,25 мм ±0,3 мм
Минимальный радиус изгиба, жесткая прокладка5 x D
Минимальный радиус изгиба, гибкая прокладка10 x D
Количество циклов изгибания1000000
Минимальный радиус изгиба, использование в буксирных цепях10 x D
Путь перемещения10 м
Скорость поперечного перемещения3 м/c
Ускорение10 м/c²
Масса кабеля81 кг/км
Внешняя оболочка, материалPE-X
Материал внутренней оболочкиPE-X
НаполнительПолипропиленовая нить
Материал, изоляция проводникаPE-X
Материал проводникамедный гибкий провод
Сопротивление изоляции≥ 100 МΩ*км (при 20 °C)
Сопротивление кабеля≤ 78 Ом/км (при 20 °C)
Производственная мощностьоколо 80 пФ (Линия-линия)
около 125 пФ (Проводник - экран)
Номинальное напряжение, проводник≤ 300 В AC
Испытательное напряжение, проводник≥ 3000 В AC (Проба на искру)
Испытательное напряжение, фаза / экран≥ 1000 В AC (на 10 с)
Прочие характеристикиИндуктивность прибл. 0,48 мгн/км
отвержденный излучением
Негорючестьсогласно DIN EN 60332-1-2
согласно DIN EN 50266-2-5
Без галогеновсогласно DIN VDE 0472, часть 815
согласно DIN EN 50267-2-1
Маслостойкостьсогласно DIN EN 60811-2-1, 168 ч при 100 °C
согласно DIN EN 50306
Стойкость, прочие данныестойкость к горючим веществам согласно МЭК 60811, 168 ч при 70 °C
устойчив к УФ-излучению согласно DIN VDE 0276-605
Температура окружающей среды (при эксплуатации)-40 °C ... 105 °C (кабель, жестко прокладываемый)
-15 °C ... 105 °C (кабель, для подвижного монтажа)
20 °C ±5 °C (Кабель, использование в буксирных цепях)

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP): 50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
