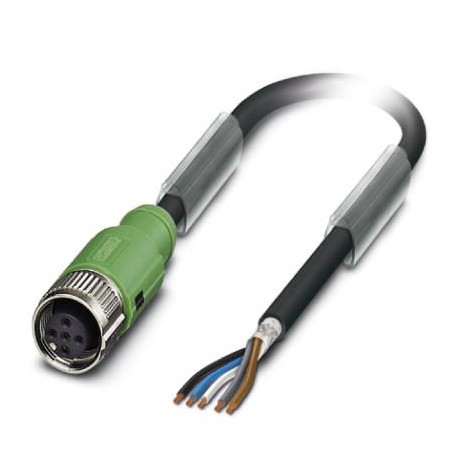

SAC-5P- 5,0-PUR/FS SH SCO 1407789 PHOENIX CONTACT Кабель датчика / исполнительного элемента 5-полюсный, PUR .. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

SAC-5P- 5,0-PUR/FS SH SCO 1407789 PHOENIX CONTACT Кабель датчика / исполнительного элемента 5-полюсный, PUR ..

SAC-5P- 5,0-PUR/FS SH SCO

1407789

PHOENIX_CONTACT

Кабель датчика / исполнительного элемента 5-полюсный, PUR без галогенов, черно-серый RAL 7021, экранированный, свободный конец кабеля к женскому пары M12 SPEEDCON, A-кодирование, Длина кабеля: 5 м

Подробнее


Кабели и приводы датчиков

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Описание



Размеры

Длина кабеля5 м

Окружающие условия

Температура окружающей среды (при эксплуатации)-25 °C ... 90 °C (вилка / розетка)
Степень защитыIP65
IP67

Общие сведения

Расчетный ток при 40 ℃4 A
Расчетное напряжение60 В
Полюсов5
Сопротивление изоляции≥ 100 MΩ
КодированиеA - стандарт
Стандарты / нормативные документыРазъем M12 МЭК 61076-2-101
Индикатор состоянияНет
Защитная цепь / модульбез схемы подключения
Категория перенапряженияII
Степень загрязнения3
Циклы установки≥ 100
Момент затяжки0,4 Нм (Разъем М12)

Материал

Класс воспламеняемости согласно UL 94HB
Материал, контактCuSn
Материал, контактная поверхностьNi/Au
Материал, держатель контактаTPU GF
Материал корпуса ручкиTPU, трудновоспламеняем., самозатухающий
Материал накатанной гайкиЦинк. литья под давлением, с никелевым покрытием
Материал уплотненияNBR

Кабель

Тип кабеляPUR без галогена черного цвета
Тип кабеля (краткое обозначение)полиуретан
Условное обозначение кабеляLiF9YC11Y
UL AWM Style20549
Сечение провода5x 0,34 мм² (Сигнальный провод)
AWG, сигнальная линия22
Конструкция кабеля, сигнальная линия42x 0,10 мм
Диаметр проводника вкл. изоляцию1,27 мм ±0,02 мм (Сигнальный провод)
Толщина стенки, изоляция≥ 0,21 мм
Цвета жилчерный, коричневый, синий, белый, серый
Общая скрутка5 проводов с наполнителем для сердечника
ЭкранировкаОплетка из оцинкованной медной проволоки
защитный экран оптоволоконного кабеля85 %
Внешняя оболочка, цветтемно-серый RAL 7021
Наружный диаметр кабеля D5,9 мм ±0,2 мм
Минимальный радиус изгиба, при жесткой прокладке29,5 мм
Минимальный радиус изгиба, при подвижной прокладке59 мм (до +60 °C)
Количество циклов изгибания4000000
Радиус изгиба59 мм
Путь перемещения10 м
Скорость поперечного перемещения3 м/c
Ускорение10 м/c²
Масса кабеля48 кг/км
Внешняя оболочка, материалPUR
Материал, изоляция проводникаPP
Материал проводникамедный гибкий провод
Сопротивление изоляции70 ГΩ*км (при 20 °C)
Сопротивление кабелямакс. 57 Ом/км (при 20 °C)
Номинальное напряжение, проводник300 В (при 20 °C)
Испытательное напряжение, фаза / фаза3000 В (при 20 °C)
Прочие характеристикидля тяговых цепей
Негорючестьсогласно UL FT-2
Без галогеновсоответствует DIN VDE 0472, часть 815
Стойкость, прочие данныеустойчивость к гидролизу и микроорганизмам
условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A
Температура окружающей среды (при эксплуатации)-40 °C ... 80 °C (кабель, жестко прокладываемый)
-25 °C ... 80 °C (кабель, для подвижного монтажа)
