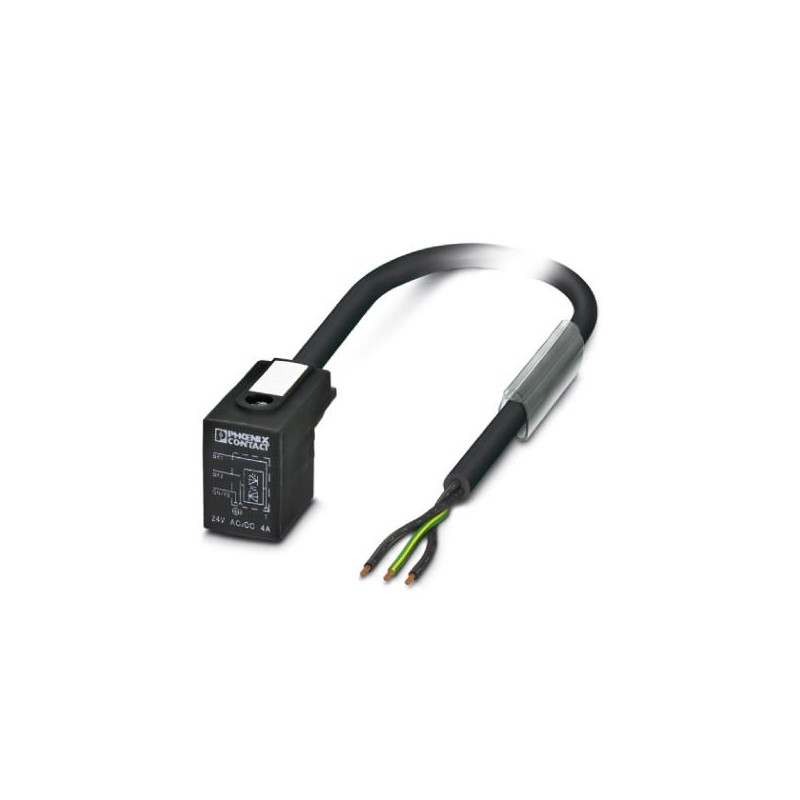

SAC-3P-10,0-PVC/B-1L-Z 1400610 PHOENIX CONTACT Кабель для датчика / исполнительного элемента Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

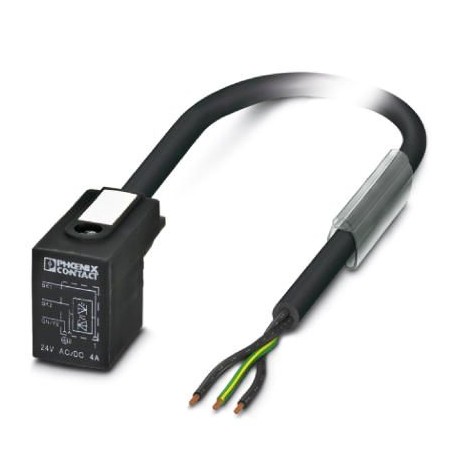

SAC-3P-10,0-PVC/B-1L-Z 1400610 PHOENIX CONTACT Кабель для датчика / исполнительного элемента

SAC-3P-10,0-PVC/B-1L-Z

1400610

PHOENIX_CONTACT

Кабель для датчика / исполнительного элемента

Подробнее


Датчики (сенсоры) > Коммутационный шнур сенсор-привод

Кабели и приводы датчиков

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Описание



Коммерческие данные

Код заказа1400610
Упаковочная единица1 stk
ПримечаниеПозаказное производство (возврат невозможен)
Страница каталогаСтр. 235 (C-2-2017)
GTIN4046356512992
Вес/шт. (без упаковки)373,000 GRM

Размеры

Длина кабеля10 м
Длина снятия изоляции с конца кабеля без разъема50 мм
Центральный винт штекера для клапанаM3 x 29

Окружающие условия

Температура окружающей среды (при эксплуатации)-20 °C ... 85 °C (Вентильный штекер)
Степень защитыIP65
IP67

Общие сведения

Расчетный ток при 40 ℃4 A
Расчетное напряжение24 В AC
24 В DC
Полюсов3
Цвет области ручкичерный
Сопротивление изоляции≥ 100 MΩ
Стандарты/нормативные документыРазъемы для клапанов EN 175301-803
Индикатор состояния1 светодиодный индикатор
Защитная цепь / модульДиод Зенера
Мощность импульса Wmax40 Вт (при прямоугольном импульсе 100 мкс)
Напряжение клеммы70 В (при постоянном токе 2 мА)
Запирающее напряжение50 В
Категория перенапряженияIII
Степень загрязнения3

Материал

Класс воспламеняемости согласно UL 94V0
Материал контакта разъема для клапанаCuSn
Материал контактной поверхности штекера для клапанаSn
Материал контактной вставки штекера для клапанаPA 6.6
Материал корпуса штекера для клапанаTPU
Материал уплотненияTPU (Литое уплотнение)

Стандарты и предписания

Обозначение стандартаРазъемы для клапанов
Стандарты / нормативные документыEN 175301-803
Класс воспламеняемости согласно UL 94V0

Кабель

Тип кабеляПВХ черного цвета
Тип кабеля (краткое обозначение)ПВХ
Условное обозначение кабеляLiYY
UL AWM Style2464
Сечение провода3x 0,5 мм²
AWG, сигнальная линия20
Конструкция кабеля, сигнальная линия16x 0,20 мм
Диаметр проводника вкл. изоляцию1,5 мм ±0,05 мм
Цвета жилчерный 1, черный 2, зеленый/желтый
Общая скрутка3 жилы в скрутке
Внешняя оболочка, цветчерный RAL 9005
Наружный диаметр кабеля D4,8 мм ±0,2 мм
Минимальный радиус изгиба, жесткая прокладка5 x D
Внешняя оболочка, материалПВХ
Материал, изоляция проводникаПВХ
Материал проводникамедный гибкий провод
Сопротивление изоляции≥ 20 МΩ*км
Сопротивление кабеля39 Ом/км (при 20 °C)
Номинальное напряжение, проводник300 В
Испытательное напряжение, проводник1200 В
НегорючестьDIN VDE 0482
DIN EN 50265-2-1
Маслостойкостьв значительной степени маслостойкое
Температура окружающей среды (при эксплуатации)-40 °C ... 80 °C (кабель, жестко прокладываемый)
-5 °C ... 80 °C (кабель, для подвижного монтажа)

Environmental Product Compliance

China RoHSПериод времени для применения по назначению (EFUP): 50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
