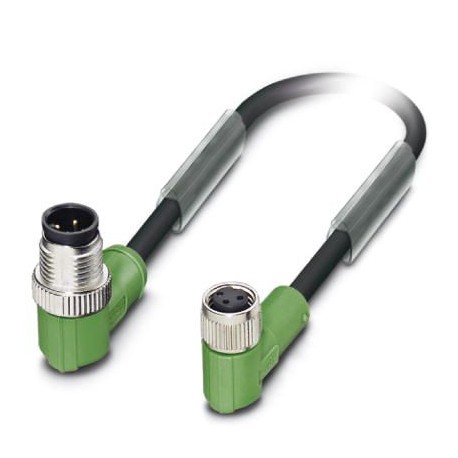

SAC-3P-M12MR/0,3-PVC/M 8FR 1415538 PHOENIX CONTACT Кабель для датчика / исполнительного элемента Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

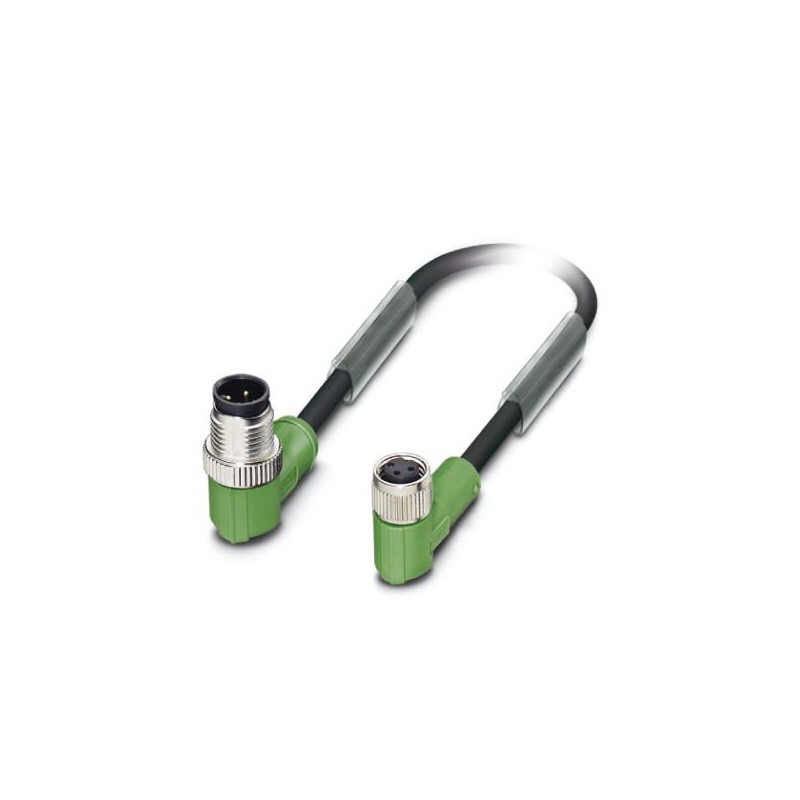

SAC-3P-M12MR/0,3-PVC/M 8FR 1415538 PHOENIX CONTACT Кабель для датчика / исполнительного элемента

SAC-3P-M12MR/0,3-PVC/M 8FR

1415538

PHOENIX_CONTACT

Кабель для датчика / исполнительного элемента

Подробнее


Датчики (сенсоры) > Коммутационный шнур сенсор-привод

Кабели и приводы датчиков

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Описание



Коммерческие данные

Код заказа1415538
Упаковочная единица1 stk
ПримечаниеПозаказное производство (возврат невозможен)
Страница каталогаСтр. 196 (C-2-2017)
GTIN4055626049229
Вес/шт. (без упаковки)19,550 GRM

Размеры

Длина кабеля0,3 м

Окружающие условия

Температура окружающей среды (при эксплуатации)-25 °C ... 90 °C (вилка / розетка)
Степень защитыIP65
IP67
IP68

Общие сведения

Расчетный ток при 40 ℃4 A
Расчетное напряжение48 В AC
60 В DC
Полюсов3
Сопротивление изоляции≥ 100 MΩ
КодированиеA - стандарт
Стандарты/нормативные документыРазъем M12 МЭК 61076-2-101
Разъем М8 МЭК 61076-2-104
Индикатор состоянияНет
Защитная цепь / модульбез схемы подключения
Категория перенапряженияII
Степень загрязнения3
Циклы установки≥ 100

Материал

Класс воспламеняемости согласно UL 94HB
Материал, контактCuSn
Материал, контактная поверхностьNi/Au
Материал, держатель контактаTPU GF
Материал корпуса ручкиTPU, трудновоспламеняем., самозатухающий
Материал накатанной гайкиЦинк. литья под давлением, с никелевым покрытием
Материал уплотненияNBR

Стандарты и предписания

Обозначение стандартаРазъем M12
Стандарты / нормативные документыМЭК 61076-2-101
Обозначение стандартаРазъем М8
Стандарты / нормативные документыМЭК 61076-2-104
Класс воспламеняемости согласно UL 94HB

Кабель

Тип кабеляПВХ черного цвета
Тип кабеля (краткое обозначение)ПВХ
Условное обозначение кабеляLiYY
UL AWM Style2464 / 1729 (80 °C / 300 В)
Сечение провода3x 0,34 мм² (Сигнальный провод)
AWG, сигнальная линия22
Конструкция кабеля, сигнальная линия19x 0,15 мм
Диаметр проводника вкл. изоляцию1,26 мм ±0,05 мм
Толщина стенки, изоляция≥ 0,23 мм (Изоляция жилы)
Цвета жилкоричневый, синий, черный
Общая скрутка3 жилы в скрутке
Внешняя оболочка, цветчерный RAL 9005
Толщина стенок внешней оболочки≥ 0,76 мм
Наружный диаметр кабеля D4,3 мм ±0,2 мм
Минимальный радиус изгиба, жесткая прокладка5 x D
Минимальный радиус изгиба, гибкая прокладка10 x D
Масса кабеля40 кг/км
Внешняя оболочка, материалПВХ
Материал, изоляция проводникаПВХ
Материал проводникамедный гибкий провод
Сопротивление изоляции≥ 100 МΩ*км (при 20 °C)
Сопротивление кабелямакс. 57 Ом/км (при 20 °C)
Номинальное напряжение, проводник≤ 300 В
Испытательное напряжение, проводник≥ 2500 В
Негорючестьсогласно UL стиль 2464
Температура окружающей среды (при эксплуатации)-40 °C ... 80 °C (кабель, жестко прокладываемый)
-25 °C ... 80 °C (кабель, для подвижного монтажа)

Environmental Product Compliance

China RoHSПериод времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
