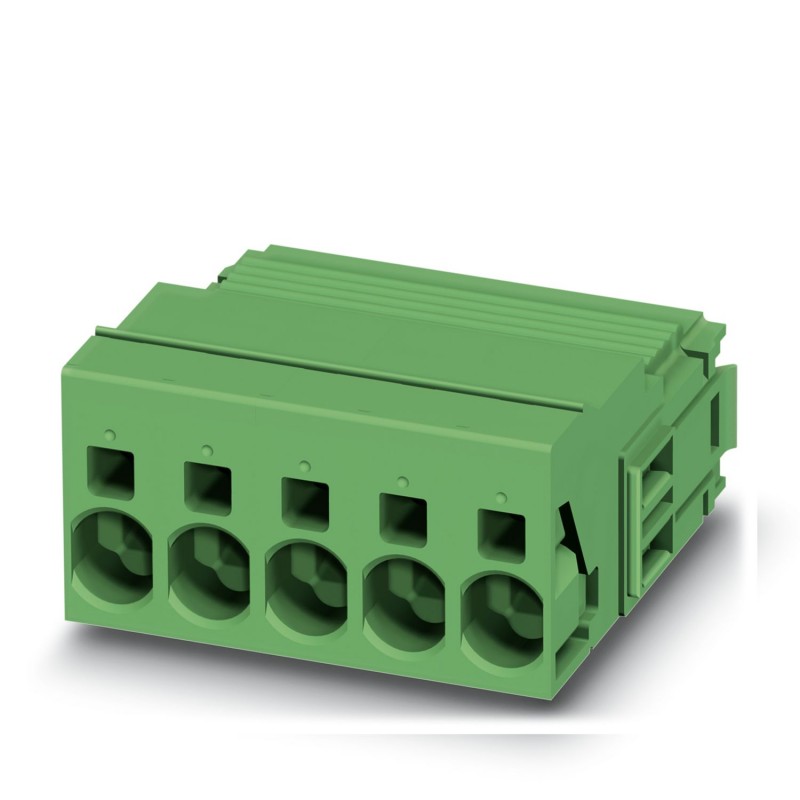

ISPC 5/ 2-STGCL-7,62BDMC:RD,BK 1702617 PHOENIX CONTACT Разъем печатной платы
ISPC 5/ 2-STGCL-7,62BDMC:RD,BK
1702617
PHOENIX_CONTACT
50
Разъем печатной платы
Разъем для печатной платы, номинальное сечение: 6 мм2, номинальный ток: 41 А, номинальное напряжение (III/2): 1000 В, контактная поверхность: Sn, тип контактного соединения: Pin, количество потенциалов: 2, количество рядов: 1, количество контактов: 2, количество соединений: 2, ассортимент продукции: ISPC 5/.. -STGCL, шаг: 7,62 мм, способ подключения: пружинное соединение push-in, направление подключения проводника/печатной платы: 0 °, фиксирующий зажим: - без фиксирующего зажима, вставная система: COMBICON PC 5, запирание: фиксация с зажимом, монтаж: окно с защелкой Click & Lock, вид упаковки: упаковано в картон
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Общие сведения
| Серия изделий | ISPC 5/..-STGCL |
|---|---|
| Полюсов | 2 |
| Тип подключения | Пружинные зажимы Push-in |
| Расчетное напряжение (III/3) | 1000 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 41 A |
| Номинальное сечение | 6 мм² |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|---|
| Сечение жесткого проводника макс. | 10 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 6 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 6 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 4 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 8 |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,25 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 1,5 мм² |
| AWG согласно UL/CUL мин. | 24 |
| AWG согласно UL/CUL макс. | 8 |
Данные о кабельных наконечниках
| Рекомендуемые обжимные клещи | 1212034 CRIMPFOX 6 |
|---|---|
| Кабельные наконечники без изоляционных втулок, согласно DIN 46228‑1 | Сечение: 0,5 мм²; Длина: 10 мм ... 15 мм |
| Сечение: 0,75 мм²; Длина: 10 мм ... 15 мм | |
| Сечение: 1 мм²; Длина: 10 мм ... 15 мм | |
| Сечение: 1,5 мм²; Длина: 12 мм ... 15 мм | |
| Сечение: 2,5 мм²; Длина: 12 мм ... 15 мм | |
| Сечение: 4 мм²; Длина: 12 мм ... 15 мм |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS RU .pdf | 15 Mbytes |
|
