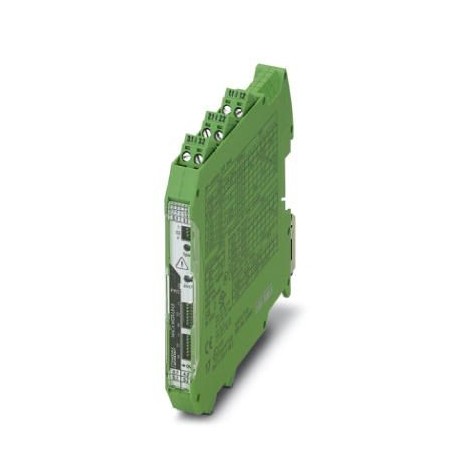

MACX MCR-UI-UI-NC 2811446 PHOENIX CONTACT Разделительные усилители Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

MACX MCR-UI-UI-NC 2811446 PHOENIX CONTACT Разделительные усилители

MACX MCR-UI-UI-NC

2811446

PHOENIX_CONTACT

Разделительные усилители

Конфигурируемый 3-полосный усилитель разделения с безопасной гальванической развязкой, 24 В, мост для труб и кабелей. Передний DIP-переключатель, более 1600 регулируемых преобразований сигнала. Стандартная конфигурация ( IN 0 ... 10 В / ВЫХОД 0 ... 20 мА), резьбовое соединение, SIL

Подробнее


Датчики (сенсоры) > Изолирующий усилитель

интерфейс

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $508.94
Цена за единицу: $508.94
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Коммерческие данные

Код заказа2811446
Упаковочная единица1 stk
Страница каталогаСтр. 116 (C-5-2017)
GTIN4046356288927
Вес/шт. (без упаковки)150,000 GRM

Указание

Ограничение износаЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина12,5 мм
Высота99 мм
Глубина114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)-20 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
Макс. рабочая высота≤ 2000 м

Входные данные

Количество входов1
Входной сигнал напряжения0 мВ ... 50 мВ
0 мВ ... 60 мВ
0 мВ ... 75 мВ
0 мВ ... 100 мВ
0 мВ ... 120 мВ
0 мВ ... 150 мВ
0 мВ ... 200 мВ
0 мВ ... 300 мВ
0 мВ ... 500 мВ
0 В ... 1 В
0 В ... 1,5 В
0 В ... 2 В
0 В ... 3 В
0 В ... 5 В
0 В ... 10 В (другие настройки указываются при заказе)
0 В ... 15 В
0 В ... 20 В
0 В ... 30 В
0 В ... 50 В
0 В ... 100 В
-50 мВ ... 50 мВ
-60 мВ ... 60 мВ
-75 мВ ... 75 мВ
-100 мВ ... 100 мВ
-120 мВ ... 120 мВ
-150 мВ ... 150 мВ
-200 мВ ... 200 мВ
-300 мВ ... 300 мВ
-500 мВ ... 500 мВ
-1 В ... 1 В
-1,5 В ... 1,5 В
-2 В ... 2 В
-3 В ... 3 В
-5 В ... 5 В
-10 В ... 10 В
-15 В ... 15 В
-20 В ... 20 В
-30 В ... 30 В
-50 В ... 50 В
-100 В ... 100 В
1 В ... 5 В
2 В ... 10 В
Входной сигнал тока0 мА ... 1 мА (конфигурирование с помощью DIP-переключателя)
0 мА
0 мА ... 2 мА
0 мА ... 3 мА
0 мА ... 5 мА
0 мА ... 10 мА
0 мА ... 15 мА
0 мА ... 20 мА
0 мА ... 30 мА
0 мА ... 50 мА
0 мА ... 100 мА
-1 мА ... 1 мА
-1,5 мА ... 1,5 мА
-2 мА ... 2 мА
-3 мА ... 3 мА
-5 мА ... 5 мА
-10 мА ... 10 мА
-15 мА ... 15 мА
-20 мА ... 20 мА
-30 мА ... 30 мА
-50 мА ... 50 мА
-100 мА ... 100 мА
1 мА ... 5 мА
2 мА ... 10 мА
4 мА ... 20 мА
мин. входное напряжение± 50 мВ
макс. входное напряжение± 100 В
макс. входной ток± 100 мА
Входное сопротивление, вход напряженияоколо 1 MΩ (± 1...100 В DC)
Входное сопротивление, вход токаоколо 10 Ω (± 10...100 мА пост. тока)

Выходные данные

Количество выходов1
Конфигурируемый / программируемыйесть, программирование логики коммутации
Выходной сигнал, напряжение0 В ... 10 В (конфигурирование с помощью DIP-переключателя)
0 В ... 5 В
2 В ... 10 В
1 В ... 5 В
-10 В ... 10 В
-5 В ... 5 В
0 В ... 2,5 В
0,5 В ... 2,5 В
-2,5 В ... 2,5 В
Выходной сигнал, ток0 мА ... 5 мА
0 мА ... 10 мА
0 мА ... 20 мА (другие настройки указываются при заказе)
1 мА ... 5 мА
2 мА ... 10 мА
4 мА ... 20 мА
-5 мА ... 5 мА
-10 мА ... 10 мА
-20 мА ... 20 мА
Нагрузка / выходная нагрузка, выход напряжения≥ 1 кΩ (10 В)
Нагрузка / выходная нагрузка, выход тока≤ 600 Ω (20 мA; активный)
пассивный: ≤ (UB-2 В) / Iвых. макс.
Пульсации< 10 мВeff

Питание

Диапазон напряжения питания12 В DC ... 24 В DC (-20 % ... +25 %)

Характеристики клемм

Тип подключенияВинтовые зажимы
Сечение жесткого проводника мин.0,2 мм²
Сечение жесткого проводника макс.2,5 мм²
Сечение провода AWG мин.24
Сечение провода AWG макс.14
Сечение гибкого проводника мин.0,2 мм²
Сечение гибкого проводника макс.2,5 мм²
Длина снятия изоляции7 мм
Резьба винтовM3

Общие сведения

Количество каналов1
Ошибка передачи, макс.≤ 0,1 % (от предельного значения, скорректирован)
Температурный коэффициент, максимальный0,0075 %/K
Предельная частота (3 дБ)10 кГц (переключаем. 30 Гц)
Настройка нуля± 4 %
Калибровка измерительного диапазона± 4 %
Ступенчатая характеристика (10-90%)35 мкс (при 10 кГц)
11 мс (при 30 Гц)
Защитная схемаЗащита от бросков тока при переходных процессах
Категория перенапряженияII
Степень загрязнения2
Расчетное напряжение изоляции300 В AC
Испытательное напряжение, вход / выход / питание2,5 кВ (50 Гц, 1 мин)
Электромагнитная совместимостьСоответствует Директиве по ЭМС
Цветcерый
Материал корпусаPA 6.6-FR
Монтажное положениена выбор
Соответствие нормамСоответствие CE
ATEX II 3 G Ex nA IIC T4 Gc
IECExEx nA IIC T4 Gc
UL, США / КанадаUL 61010 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC
Сертификат для мореплаванияDNV GL TAA000020C

Стандарты и предписания

Электромагнитная совместимостьСоответствует Директиве по ЭМС
Соответствие нормамСоответствие CE
ATEX II 3 G Ex nA IIC T4 Gc
IECExEx nA IIC T4 Gc
UL, США / КанадаUL 61010 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC
Температура DNV GLB
Влажность DNV GLB
Вибрация DNV GLA
DNV GL-EMCA
Оболочка DNV GLRequired protection according to the Rules shall be provided upon installation on board

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP): 50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

Классификация


ETIM for 2811446 Sensors (EC002653)
Характеристика Значение
Type of power supply (EF001469) Other
Rated supply voltage DC (EF007078) 9.6 V
Number of input ranges -60 mV ... +60 mV (EF006927) 1
Number of input ranges -100 mV ... +100 mV (EF006912) 1
Number of input ranges -300 mV ... +300 mV (EF006920) 1
Number of input ranges -500 mV ... +500 mV (EF006926) 1
Number of input ranges -1 V ... +1 V (EF006906) 1
Number of input ranges -2 V ... +2 V (EF006913) 1
Number of input ranges -2.5 V ... +2.5 V (EF006915) 0
Number of input ranges -5 V ... +5 V (EF006923) 1
Number of input ranges -10 V ... +10 V (EF006909) 1
Number of input ranges -20 V ... +20 V (EF006917) 1
Number of input ranges 0 mV ... 60 mV (EF006905) 1
Number of input ranges 0 mV ... 100 mV (EF006893) 1
Number of input ranges 0 mV ... 200 mV (EF006898) 1
Number of input ranges 0 mV ... 300 mV (EF006901) 1
Number of input ranges 0 mV ... 500 mV (EF006904) 1
Number of input ranges 0 V ... 1 V (EF006890) 1
Number of input ranges 0 V ... 2 V (EF006894) 1
Number of input ranges 0 V ... 2.5 V (EF006895) 0
Number of input ranges 0 V ... 5 V (EF006903) 1
Number of input ranges 0 V ... 10 V (EF006892) 1
Number of input ranges 0 V ... 20 V (EF006897) 1
Number of input ranges 0 V ... 24 V (EF006899) 0
Number of input ranges 0 V ... 30 V (EF006900) 1
Number of input ranges 1 V ... 5 V (EF006907) 1
Number of input ranges 2 V ... 10 V (EF006914) 1
Number of input ranges +5 V ... -5 V (EF006889) 0
Number of input ranges +10 V ... -10 V (EF006888) 0
Number of input ranges 5 V ... 0 V (EF006924) 0
Number of input ranges 5 V ... 1 V (EF006925) 0
Number of input ranges 10 V ... 0 V (EF006910) 0
Number of input ranges 10 V ... 2 V (EF006911) 0
Number of input ranges 0 mA ... 5 mA (EF006902) 1
Number of input ranges 0 mA ... 10 mA (EF006891) 1
Number of input ranges 0 mA ... 20 mA (EF006896) 1
Number of input ranges 4 mA ... 20 mA (EF006921) 1
Number of input ranges -5 mA ... +5 mA (EF006922) 1
Number of input ranges -10 mA ... +10 mA (EF006908) 1
Number of input ranges -20 mA ... +20 mA (EF006916) 1
Number of input ranges 20 mA ... 0 mA (EF006918) 0
Number of input ranges 20 mA ... 4 mA (EF006919) 0
Number of output ranges -60 mV ... +60 mV (EF006880) 0
Number of output ranges -100 mV ... +100 mV (EF006865) 0
Number of output ranges -300 mV ... +300 mV (EF006873) 0
Number of output ranges -500 mV ... +500 mV (EF006879) 0
Number of output ranges -1 V ... +1 V (EF006859) 0
Number of output ranges -2 V ... +2 V (EF006866) 0
Number of output ranges -2.5 V ... +2.5 V (EF006868) 1
Number of output ranges -5 V ... +5 V (EF006876) 1
Number of output ranges -10 V ... +10 V (EF006862) 1
Number of output ranges -20 V ... +20 V (EF006870) 0
Number of output ranges 0 mV ... 60 mV (EF006858) 0
Number of output ranges 0 mV ... 100 mV (EF006846) 0
Number of output ranges 0 mV ... 200 mV (EF006851) 0
Number of output ranges 0 mV ... 300 mV (EF006854) 0
Number of output ranges 0 mV ... 500 mV (EF006857) 0
Number of output ranges 0 V ... 1 V (EF006843) 0
Number of output ranges 0 V ... 2 V (EF006847) 0
Number of output ranges 0 V ... 2.5 V (EF006848) 1
Number of output ranges 0 V ... 5 V (EF006856) 1
Number of output ranges 0 V ... 10 V (EF006845) 1
Number of output ranges 0 V ... 20 V (EF006850) 0
Number of output ranges 0 V ... 24 V (EF006852) 0
Number of output ranges 0 V ... 30 V (EF006853) 0
Number of output ranges 1 V ... 5 V (EF006860) 1
Number of output ranges 2 V ... 10 V (EF006867) 1
Number of output ranges +5 V ... -5 V (EF006842) 0
Number of output ranges +10 V ... -10 V (EF006841) 0
Number of output ranges 5 V ... 0 V (EF006877) 0
Number of output ranges 5 V ... 1 V (EF006878) 0
Number of output ranges 10 V ... 0 V (EF006863) 0
Number of output ranges 10 V ... 2 V (EF006864) 0
Number of output ranges 0 mA ... 5 mA (EF006855) 1
Number of output ranges 0 mA ... 10 mA (EF006844) 1
Number of output ranges 0 mA ... 20 mA (EF006849) 1
Number of output ranges 4 mA ... 20 mA (EF006874) 1
Number of output ranges -5 mA ... +5 mA (EF006875) 1
Number of output ranges -10 mA ... +10 mA (EF006861) 1
Number of output ranges -20 mA ... +20 mA (EF006869) 1
Number of output ranges 20 mA ... 0 mA (EF006871) 0
Number of output ranges 20 mA ... 4 mA (EF006872) 0
Number of channels (EF000259) 1
Malfunction message output (EF007499) No
Inherently safe according to EN 60947-5-6 NAMUR (EF007112) No
Galvanic separation between inputs (EF007224) No
Height (EF000040) 112.5 mm
Width (EF000008) 12.5 mm
Depth (EF000049) 113.7 mm
Power consumption (EF000346) 0.7 W
Load (EF007096) 600 Ohm
Operating temperature (EF002393) -20 °C
Temperature drift (EF007507) 0.0075 %/K
Construction type of device (EF007276) Built-in device
Type of electric connection (EF003961) Screw connection
Mounting method (EF000003) Snap mounting support rail
Degree of protection (IP) (EF005474) IP20

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES RU.pdf 29 Mbytes
PHOENIX CONTACT-2811446-MACX MCR-UI-UI-NC 148 Kbytes PHOENIX CONTACT-2811446-MACX MCR-UI-UI-NC
