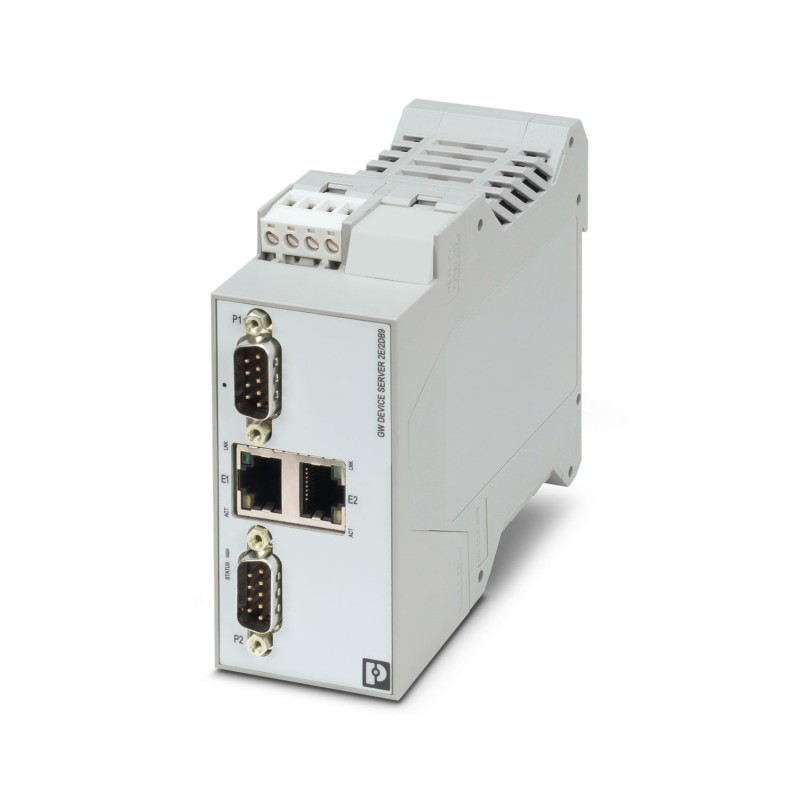

GW PN/ASCII 2E/2DB9 1021056 PHOENIX CONTACT Преобразователи интерфейсов
GW PN/ASCII 2E/2DB9
1021056
PHOENIX_CONTACT
Преобразователи интерфейсов
Генератор GW PN/ASCII... преобразует последовательные строки символов RAW или ASCII в PROFINET. Он состоит из двух соединений RJ45 и двух соединений D-SUB-9.
The GW PN/ASCII... преобразует RAW или ASCII последовательные строки в PROFINET. Включает два соединения RJ45 и два разъёма D-SUB 9.
Программируемые логические контроллеры (ПЛК) > Блок передачи данных ПЛК
Безопасность и связь
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион двадцать одна тысяча пятьдесят шесть |
|---|---|
| Единица упаковки | 1 ПК |
| ГНТП | 4055626513300 |
| Вес / шт. (без упаковки) | 210.900 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов сто семьдесят шесть тысяч двести |
| Страна происхождения | США (Соединенные Штаты Америки) |
Примечание
| Ограничение использования | ЭМС: продукт класса А, см. декларацию производителя в разделе Загрузки |
|---|
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | -40 °С ... 70 °С |
|---|---|
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 80 °С |
| Допустимая влажность (эксплуатация) | 10 % ... 95 % (non-конденсировать) |
| Допустимая влажность воздуха (хранение/транспорт) | 5 % ... 95 % (non-конденсировать) |
| Высота | < 2000 м |
| Степень защиты | Степень защиты IP20 |
| Помехоустойчивость | В En 61000-6-2:2005 |
Общие
| Электрическая изоляция | Ул МЭК 61010-1 (ВКК // локальных сетей) |
|---|---|
| Данные проверки напряжения интерфейс/интерфейс данных | 1,5 квРМС(50 Гц, 1 мин.) |
| Испытательное напряжение, интерфейс передачи данных/питания | 1,5 квРМС |
| 1,5 квРМС(50 Гц, 1 мин.) | |
| Стандартов/регламентов | В EN 55022, ЕН 55024 |
| Электромагнитная совместимость | Соответствие директиве EMC 2014/30/ЕС |
| Шума | По en 61000-6-4 |
| Вес нетто | 210.9 г |
| Материал корпуса | ПА 6.6 |
| Цвет | серый |
| СБП | 68,1 лет (стандарт стандартом telcordia, 25°C температура, 50% стресс, экологический фактор = 1.0) |
| 45.4 лет (стандарт стандартом telcordia, 40°С, 50% стресс, экологический фактор = 1.5) | |
| Соответствие | CE-уступчивый |
| УЛЬ, США | Ул 61010-1 |
| По ul, США/Канада | Класс I, Разд. 2, группы A, B, С, D Т4А |
Питания
| Диапазон напряжения питания | 10.8 В DC ... 30 В DC (с помощью вставных винтовых клемм COMBICON) |
|---|---|
| Макс. ток потребления | 100 мА (24 В DC) |
| Типичный ток потребления | 88 ма (24 В DC) |
| Проводник поперечное сечение, гибкий максимум. | 2.50 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0.20 мм2 |
| Проводника сечение AWG Макс. | Двенадцать |
| Проводника сечение AWG в мин. | Двадцать четыре |
Последовательный интерфейс
| Интерфейс 1 | Протокол Profinet |
|---|---|
| Интерфейс | Сети Ethernet |
| Нет. портов | Два |
| Способ подключения | Разъем RJ45, экранированный |
| Длина передачи | ≤ 100 м (экранированная витая пара) |
| Поддерживаемые протоколы | ПРОТОКОЛ PROFINET, В ASCII |
| Вспомогательные протоколы | Протокол ARP, DHCP (клиент), пинг |
| Последовательная скорость передачи данных | 10/100 Мбит / с, автосогласование |
| Интерфейс | Порт RS-232 |
| Количество подключений | Два |
| Способ подключения | Д-суб 9 вилка |
| Формат файла/кодирование | 5/6/7/8 бит-данные, 1/2-стоп-бит, нет/даже/нечетность/Марка/место |
| Длина передачи | 15 м |
| Назначение выводов | |
| Контроль потока данных/протокол | Программное обеспечение рукопожатие, код xon/стоп-сигнала или аппаратное квитирование RTS-и CTS-кадрами |
| Последовательная скорость передачи данных | 0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Кбит / с |
| Интерфейс | Интерфейс RS-422 |
| Количество подключений | Два |
| Способ подключения | Д-суб 9 вилка |
| Формат файла/кодирование | 5/6/7/8 бит-данные, 1/2-стоп-бит, нет/даже/нечетность/Марка/место |
| Длина передачи | ≤ 1200 м |
| Согласующий резистор | 120 Ω (настраивается) |
| Назначение выводов | |
| Последовательная скорость передачи данных | 0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Кбит / с |
| Интерфейс | Порт RS-485 |
| Количество подключений | Два |
| Способ подключения | Д-суб 9 вилка |
| Формат файла/кодирование | 5/6/7/8 бит-данные, 1/2-стоп-бит, нет/даже/нечетность/Марка/место |
| Согласующий резистор | 120 Ω (настраивается) |
| Назначение выводов | |
| Последовательная скорость передачи данных | 0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Кбит / с |
Функция
| Web-интерфейс управления | да |
|---|---|
| Управление | Web-интерфейс управления |
| Статус и диагностических показателей |
Стандартов и правил
| Электромагнитная совместимость | Соответствие директиве EMC 2014/30/ЕС |
|---|---|
| Типа тест | Сопротивление вибрации в соотв. с En 60068-2-6/МЭК 60068-2-6 |
| Шок в соотв. с En 60068-2-27/МЭК 60068-2-27 | |
| Шума | По en 61000-6-4 |
| Помехоустойчивость | В En 61000-6-2:2005 |
| Стандартов/регламентов | В EN 55022, ЕН 55024 |
| Соответствие | CE-уступчивый |
| УЛЬ, США | Ул 61010-1 |
| По ul, США/Канада | Класс I, Разд. 2, группы A, B, С, D Т4А |
Классификации
ЭСЛ@СС 4.0Двадцать семь миллионов двести пятьдесят тысяч пятьсот четыреЭСЛ@СС 4.1Двадцать семь миллионов двести пятьдесят тысяч пятьсот четыреЭСЛ@СС 5.0Двадцать семь миллионов двести пятьдесят тысяч пятьсот четыреЭСЛ@СС 5.1Двадцать семь миллионов двести пятьдесят тысяч пятьсот четыреЭСЛ@СС 6.0Девятнадцать миллионов сто семьдесят девять тысяч двестиЭСЛ@СС 7.0Девятнадцать миллионов сто семьдесят девять тысяч двести девяностоЭСЛ@СС 9.0Девятнадцать миллионов сто семьдесят девять тысяч двести девяносто
СКТУООН 6.01Тридцать миллионов двести одиннадцать тысяч пятьсот шестьСКТУООН 7.0901Тридцать девять миллионов сто двадцать одна тысяча восемьСКТУООН 11Тридцать девять миллионов сто двадцать одна тысяча восемьСКТУООН 12.01Тридцать девять миллионов сто двадцать одна тысяча восемьСКТУООН 13.2Сорок три миллиона двести двадцать две тысячи шестьсот четыре
| Характеристика | Значение |
|---|---|
| Number of HW-interfaces industrial Ethernet (EF003020) | 0 |
| Number of interfaces PROFINET (EF006932) | 0 |
| Number of HW-interfaces RS-232 (EF003021) | 2 |
| Number of HW-interfaces RS-422 (EF003022) | 2 |
| Number of HW-interfaces RS-485 (EF003023) | 2 |
| Number of HW-interfaces serial TTY (EF003024) | 0 |
| Number of HW-interfaces USB (EF003025) | 0 |
| Number of HW-interfaces parallel (EF003026) | 0 |
| Number of HW-interfaces wireless (EF006933) | 0 |
| Number of HW-interfaces other (EF003027) | 0 |
| With optical interface (EF003028) | No |
| Radio standard Bluetooth (EF007178) | No |
| Radio standard WLAN 802.11 (EF007179) | No |
| Radio standard GPRS (EF008523) | No |
| Radio standard GSM (EF008524) | No |
| Radio standard UMTS (EF008525) | No |
| IO link master (EF007298) | No |
| Redundancy (EF003156) | No |
| With potential separation (EF003272) | No |
| SIL according to IEC 61508 (EF009889) | None |
| Suitable for safety functions (EF001597) | No |
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Appendant operation agent (Ex ia) (EF004141) | No |
| Appendant operation agent (Ex ib) (EF004142) | No |
| Explosion safety category for gas (EF003997) | None |
| Explosion safety category for dust (EF003998) | None |
| Width (EF000008) | 45 mm |
| Height (EF000040) | 99 mm |
| Depth (EF000049) | 115 mm |
