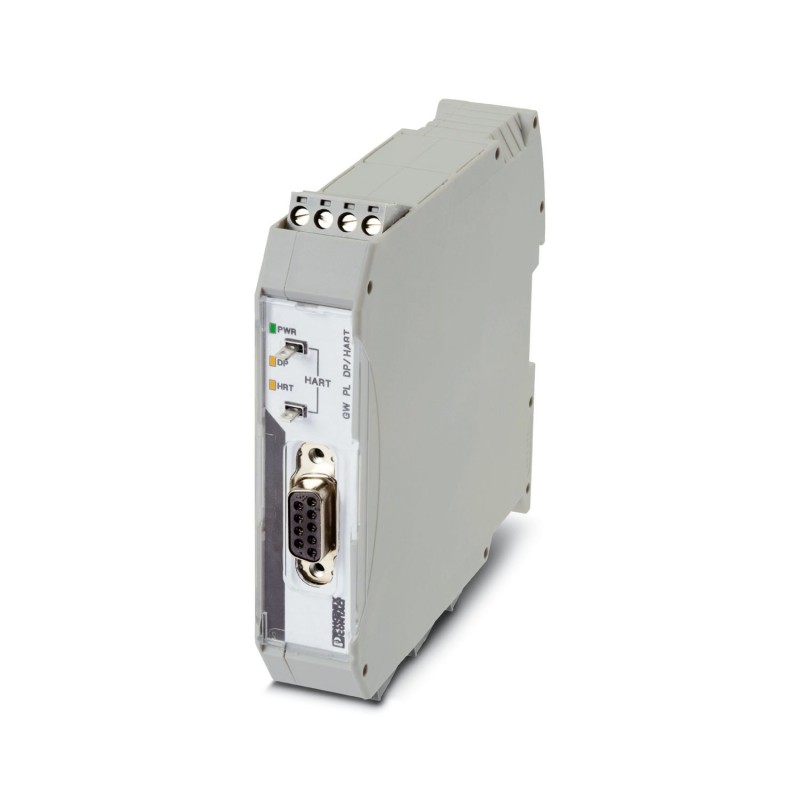

GW PL DP/HART 2316362 PHOENIX CONTACT Конвертер протокола
GW PL DP/HART
2316362
PHOENIX_CONTACT
Конвертер протокола
Конвертер протокола HART в PROFIBUS DP
Программируемые логические контроллеры (ПЛК) > Блок передачи данных ПЛК
Безопасность и связь
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Два миллиона триста шестнадцать тысяч триста шестьдесят два |
|---|---|
| Единица упаковки | 1 ПК |
| ГНТП | 4055626128306 |
| Вес / шт. (без упаковки) | 267.300 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов сто семьдесят шесть тысяч двести |
| Страна происхождения | США (Соединенные Штаты Америки) |
Примечание
| Ограничение использования | ЭМС: продукт класса А, см. декларацию производителя в разделе Загрузки |
|---|
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | ОТ -40 °C ... 85 °С |
|---|---|
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 85 °С |
| Допустимая влажность (эксплуатация) | 95 % (non-конденсировать) |
| Высота | 2000 м |
| Степень защиты | Степень защиты IP20 |
Общие
| Монтажное положение | На горизонтальных DIN-рейку НС 35 в соотв. с En 60715 |
|---|---|
| Инструкции по сборке | на стандартной DIN-рейке, НС 35 в соответствии с En 60715 |
| Вес нетто | 267.3 г |
| Материал корпуса | ПА версии v0 |
| Цвет | серый |
| Степень загрязнения | Два |
| Категория перенапряжения | Второй |
Питания
| Номинальное напряжение питания | 24 В DC |
|---|---|
| Диапазон напряжения питания | 18.5 В DC ... 30 В DC () |
| Макс. ток потребления | 75 мА |
| Способ подключения | Плагин COMBICON терминального блока винта |
| Проводник поперечное сечение, гибкий максимум. | 2.50 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0.20 мм2 |
| Проводник сечением сплошной максимум. | 2.50 мм2 |
| Проводник сечением сплошной мин. | 0.20 мм2 |
| Проводника сечение AWG Макс. | Двенадцать |
| Проводника сечение AWG в мин. | Двадцать четыре |
Последовательный интерфейс
| Интерфейс 1 | PROFIBUS-СЕТИ |
|---|---|
| Интерфейс | Интерфейс RS-485 2-проводной |
| Нет. портов | Один |
| Количество подключений | Два |
| Способ подключения | Д-СУБ 9, COMBICON |
| Технология подключения | Винтовое соединение |
| Согласующий резистор | 390 Ω 220 Ω 390 Ω (переключаемый) |
| Проводник сечением сплошной мин. | 0,2 мм2 |
| Проводник сечением сплошной максимум. | 2,5 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0,2 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 2,5 мм2 |
| Проводника сечение AWG в мин. | Двадцать четыре |
| Проводника сечение AWG Макс. | Двенадцать |
| Крутящий момент | 0,5 Нм 0,6 Нм ... |
| Поддерживаемые протоколы | HART-ПРОТОКОЛОМ, PROFIBUS DР |
| Скорость передачи данных | 9.6 Кбит / с (мин.) |
| 12 Мбит / с (Макс.) | |
| Интерфейс 2 | ХАРТ ФСК |
| Интерфейс | Аналоговые |
| Нет. портов | 4 (активный/пассивный Hart-устройств) |
| Количество подключений | Три |
| Способ подключения | COMBICON |
| Технология подключения | Винтовое соединение |
| Проводник сечением сплошной мин. | 0.02 мм2 |
| Проводник сечением сплошной максимум. | 2,5 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0,2 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 2,5 мм2 |
| Проводника сечение AWG в мин. | Двадцать четыре |
| Проводника сечение AWG Макс. | Двенадцать |
| Крутящий момент | 0,5 Нм 0,6 Нм ... |
Стандартов и правил
| Шок | 30г, 18 мс |
|---|---|
| Вибрации (операция) | 5г, 10 Гц ... 150 Гц |
| АТЕХ | PRESAFE 16ATEX7686X, второй 3Г, экс мск на Т4 ГХ |
| Мэсс | Мэсс до 16.0001 х, экс мск на Т4 ГХ |
| По ul, США/Канада | Класс I, Разд. 2, Группы A, B, С, D Класс I, зона 2, AEX снизился на ІІС Т4, бывших на ІІС Т4 gcx по |
Соблюдение Экологических Продуктов
| Достигаемость svhc | Свинец 7439-92-1 |
|---|---|
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов двести сорок две тысячи семьсотЭСЛ@СС 6.0Двадцать семь миллионов двести сорок две тысячи двестиЭСЛ@СС 7.0Двадцать семь миллионов двести сорок две тысячи двести восемьЭСЛ@СС 8.0Двадцать семь миллионов двести сорок две тысячи двести восемьЭСЛ@СС 9.0Двадцать семь миллионов двести сорок две тысячи двести восемь
| Характеристика | Значение |
|---|---|
| Number of HW-interfaces industrial Ethernet (EF003020) | 0 |
| Number of interfaces PROFINET (EF006932) | 0 |
| Number of HW-interfaces RS-232 (EF003021) | 0 |
| Number of HW-interfaces RS-422 (EF003022) | 0 |
| Number of HW-interfaces RS-485 (EF003023) | 0 |
| Number of HW-interfaces serial TTY (EF003024) | 0 |
| Number of HW-interfaces USB (EF003025) | 0 |
| Number of HW-interfaces parallel (EF003026) | 0 |
| Number of HW-interfaces wireless (EF006933) | 0 |
| Number of HW-interfaces other (EF003027) | 3 |
| With optical interface (EF003028) | No |
| Supporting protocol for EtherCAT (EF017564) | No |
| Supporting protocol for TCP/IP (EF003050) | No |
| Supporting protocol for PROFIBUS (EF003052) | No |
| Supporting protocol for CAN (EF003053) | No |
| Supporting protocol for INTERBUS (EF003054) | No |
| Supporting protocol for ASI (EF003051) | No |
| Supporting protocol for KNX (EF003055) | No |
| Supporting protocol for Modbus (EF003057) | No |
| Supporting protocol for Data-Highway (EF003058) | No |
| Supporting protocol for DeviceNet (EF003059) | No |
| Supporting protocol for SUCONET (EF003060) | No |
| Supporting protocol for LON (EF003017) | No |
| Supporting protocol for PROFINET IO (EF007525) | No |
| Supporting protocol for PROFINET CBA (EF007524) | No |
| Supporting protocol for SERCOS (EF006657) | No |
| Supporting protocol for Foundation Fieldbus (EF007522) | No |
| Supporting protocol for EtherNet/IP (EF007521) | No |
| Supporting protocol for AS-Interface Safety at Work (EF007519) | No |
| Supporting protocol for DeviceNet Safety (EF007520) | No |
| Supporting protocol for INTERBUS-Safety (EF006662) | No |
| Supporting protocol for PROFIsafe (EF007526) | No |
| Supporting protocol for SafetyBUS p (EF007527) | No |
| Supporting protocol for other bus systems (EF003062) | Yes |
| Radio standard Bluetooth (EF007178) | No |
| Radio standard WLAN 802.11 (EF007179) | No |
| Radio standard GPRS (EF008523) | No |
| Radio standard GSM (EF008524) | No |
| Radio standard UMTS (EF008525) | No |
| IO link master (EF007298) | No |
| Redundancy (EF003156) | No |
| Type of data transmission (EF008225) | Serial |
| Transmission rate (EF003271) | 9600 kBit/s |
| With potential separation (EF003272) | No |
| SIL according to IEC 61508 (EF009889) | None |
| Suitable for safety functions (EF001597) | No |
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Appendant operation agent (Ex ia) (EF004141) | No |
| Appendant operation agent (Ex ib) (EF004142) | No |
| Explosion safety category for gas (EF003997) | None |
| Explosion safety category for dust (EF003998) | None |
| Width (EF000008) | 22.5 mm |
| Height (EF000040) | 99 mm |
| Depth (EF000049) | 114.5 mm |
