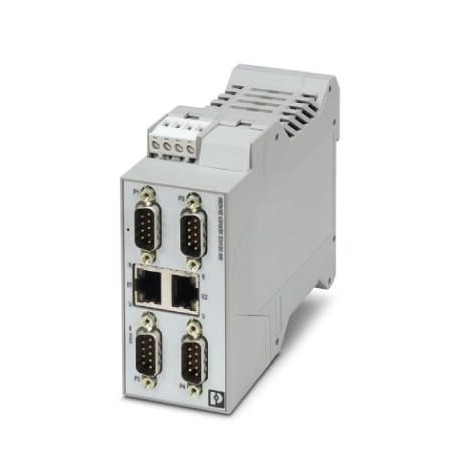

GW DEVICE SERVER 2E/4DB9 2702763 PHOENIX CONTACT Преобразователь интерфейса
GW DEVICE SERVER 2E/4DB9
2702763
PHOENIX_CONTACT
Преобразователь интерфейса
Сервер последовательных устройств для преобразования последовательных данных (RS-232/422/485) в данные Ethernet (RJ45). Совместим с протоколами TCP и UDP. Можно загрузить программное обеспечение для перенаправления COM-портов и драйверы Windows. Он состоит из двух соединений RJ45 и четырех соединений D-SUB-9.
Программируемые логические контроллеры (ПЛК) > Блок передачи данных ПЛК
Безопасность и связь
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 2702763 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 342 (C-6-2017) |
| GTIN | 4055626339184 |
| Вес/шт. (без упаковки) | 193,000 GRM |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Высота | < 2000 м |
| Степень защиты | IP20 |
| Помехоустойчивость | EN 61000-6-2:2005 |
Общие сведения
| Гальваническая развязка | МЭК UL 61010-1 (VCC // Ethernet) |
|---|---|
| Испытательное напряжение / интерфейс передачи данных | 1,5 кВeff(50 Гц, 1 мин) |
| Испытательное напр., интерфейс передачи дан. / питание | 1,5 кВeff |
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff(50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Излучение помех | EN 61000-6-4 |
| Вес нетто | 193 г |
| Материал корпуса | PA 6.6 |
| Цвет | cерый |
| MTBF | 63,5 лет (Telcordia-стандарт, температура: 25 °С, нагрузка: 50 %, фактор окружающей среды = 1,0) |
| 42,3 лет (Telcordia-стандарт, температура: 40 °С, нагрузка: 50 %, фактор окружающей среды = 1,5) | |
| Соответствие нормам | Соответствие CE |
| UL, США | UL 61010-1 |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D T4A |
Питание
| Диапазон напряжения питания | 10,8 В DC ... 30 В DC (с помощью вставных винтовых клемм COMBICON) |
|---|---|
| Потребляемый ток, макс. | 120 мА (24 В DC) |
| Потребляемый ток, типовой | 110 мА (24 В DC) |
| Сечение гибкого проводника макс. | 2,50 мм² |
| Сечение гибкого проводника мин. | 0,20 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
Последовательный интерфейс
| Интерфейс 1 | Интерфейсы Ethernet, 10/100Base-T(X) согласно IEEE 802.3u |
|---|---|
| Интерфейс | Ethernet |
| Количество портов | 2 |
| Тип подключения | Гнездовая часть разъема RJ45, экранированная |
| Дальность передачи | ≤ 100 м (Витая пара, экранированная) |
| Поддерживаемые протоколы | TCP/IP, UDP, ASCII |
| Вспомогательные протоколы | ARP, DHCP (Client), PING |
| Скорость последовательной передачи данных | 10/100 Мбит/с, функция Autonegotiation |
| Интерфейс | RS-232 |
| Количество точек подключения | 4 |
| Тип подключения | Штекер D-SUB-9 |
| Формат файла / кодирование | 5/6/7/8 бит данных, 1/2 стоп-бит, чётность нет/прямая/непрямая/маркированная/пустая |
| Дальность передачи | 15 м |
| Расположение выводов | |
| Контроль потока данных / протокол | Программная поддержка квитирования, Xon/Xoff или аппаратная поддержка квитирования RTS/CTS |
| Скорость последовательной передачи данных | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 кбит/с |
| Интерфейс | RS-422 |
| Количество точек подключения | 4 |
| Тип подключения | Штекер D-SUB-9 |
| Формат файла / кодирование | 5/6/7/8 бит данных, 1/2 стоп-бит, чётность нет/прямая/непрямая/маркированная/пустая |
| Дальность передачи | ≤ 1200 м |
| Нагрузочный резистор | |
| 120 Ω (конфигурируемый) | |
| Расположение выводов | |
| Скорость последовательной передачи данных | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 кбит/с |
| Интерфейс | RS-485 |
| Количество точек подключения | 4 |
| Тип подключения | Штекер D-SUB-9 |
| Формат файла / кодирование | 5/6/7/8 бит данных, 1/2 стоп-бит, чётность нет/прямая/непрямая/маркированная/пустая |
| Нагрузочный резистор | 120 Ω (конфигурируемый) |
| Расположение выводов | |
| Скорость последовательной передачи данных | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 кбит/с |
Функции
| Управление через веб-интерфейс | да |
|---|---|
| Управление | Управление через Web-интерфейс |
| Отображение состояний и диагностики |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 | |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Стандарты / нормативные документы | EN 55022, EN 55024 |
| Соответствие нормам | Соответствие CE |
| UL, США | UL 61010-1 |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D T4A |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss 10.0.119179290eCl@ss 4.027250504eCl@ss 4.127250504eCl@ss 5.027250504eCl@ss 5.127250504eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 9.019179290
| Характеристика | Значение |
|---|---|
| Number of HW-interfaces industrial Ethernet (EF003020) | 0 |
| Number of interfaces PROFINET (EF006932) | 0 |
| Number of HW-interfaces RS-232 (EF003021) | 4 |
| Number of HW-interfaces RS-422 (EF003022) | 4 |
| Number of HW-interfaces RS-485 (EF003023) | 4 |
| Number of HW-interfaces serial TTY (EF003024) | 0 |
| Number of HW-interfaces USB (EF003025) | 0 |
| Number of HW-interfaces parallel (EF003026) | 0 |
| Number of HW-interfaces wireless (EF006933) | 0 |
| Number of HW-interfaces other (EF003027) | 0 |
| With optical interface (EF003028) | No |
| Radio standard Bluetooth (EF007178) | No |
| Radio standard WLAN 802.11 (EF007179) | No |
| Radio standard GPRS (EF008523) | No |
| Radio standard GSM (EF008524) | No |
| Radio standard UMTS (EF008525) | No |
| IO link master (EF007298) | No |
| Redundancy (EF003156) | No |
| With potential separation (EF003272) | No |
| SIL according to IEC 61508 (EF009889) | None |
| Suitable for safety functions (EF001597) | No |
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Appendant operation agent (Ex ia) (EF004141) | No |
| Appendant operation agent (Ex ib) (EF004142) | No |
| Explosion safety category for gas (EF003997) | None |
| Explosion safety category for dust (EF003998) | None |
| Width (EF000008) | 45 mm |
| Height (EF000040) | 99 mm |
| Depth (EF000049) | 115 mm |
