> PHOENIX_CONTACT>Разъемы PCB>GMSTB 2,5 HCV/ 6-ST-7,62RDBD38 1714830 PHOENIX CONTACT Разъем печатной платы
Предыдущий товар Следующий продукт

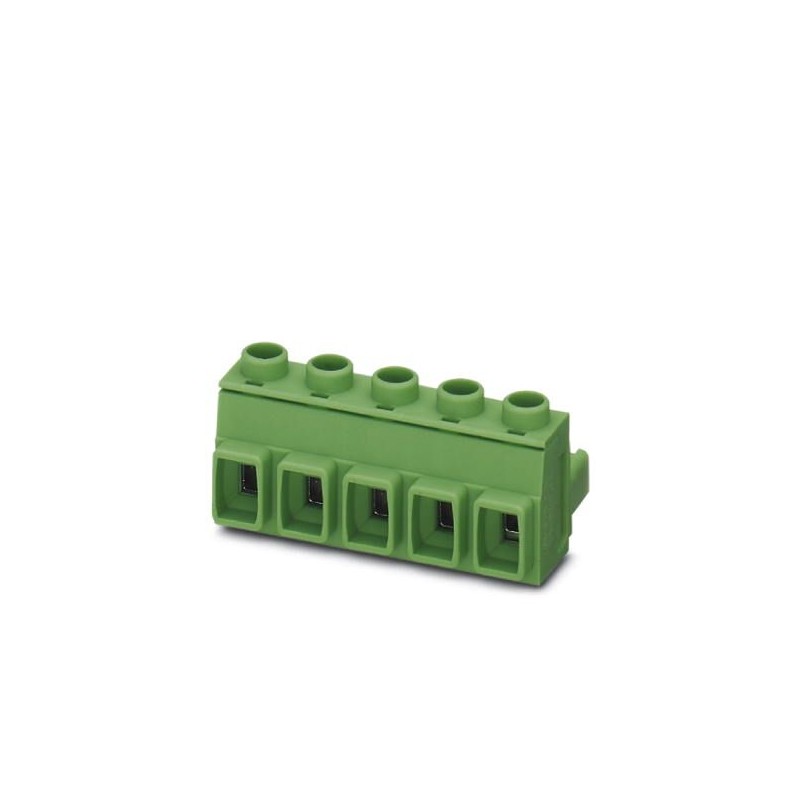

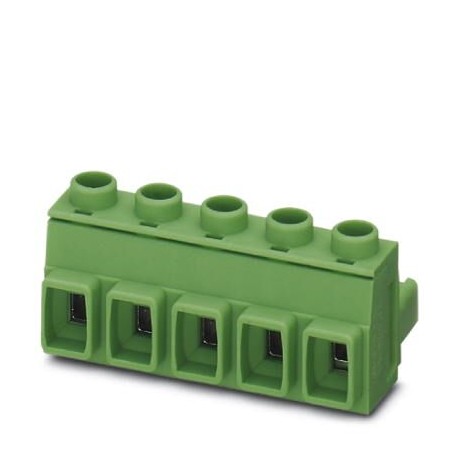

GMSTB 2,5 HCV/ 6-ST-7,62RDBD38 1714830 PHOENIX CONTACT Разъем печатной платы Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

GMSTB 2,5 HCV/ 6-ST-7,62RDBD38 1714830 PHOENIX CONTACT Разъем печатной платы

GMSTB 2,5 HCV/ 6-ST-7,62RDBD38

1714830

PHOENIX_CONTACT

500

Разъем печатной платы

Разъем для печатной платы, номинальное сечение: 2,5 мм², цвет: красный, номинальный ток: 16 А, номинальное напряжение (III/2): 1000 В, контактная поверхность: Жесть, тип контакта: Гнездовое подключение, Количество потенциалов: 6, Количество рядов: 1, Количество полюсов в ряду: 6, количество соединений: 6, семейство изделий: GMSTB 2.5 HCV/.. -ST, шаг: 7,62 мм, тип подключения: Винтовое соединение с тяговой капсулой, направление подключения проводника/печатная плата: 0 °, Система: POWER COMBICON 2.5, Замок: без, тип упаковки: коробочный

Разъемы для печатной платы, номинальный ток: 16 A, расчетное напряжение (III/2): 1000 В, номинальное сечение: 2,5 мм², полюсов: 6, размер шага: 7,62 мм, тип подключения: Винтовой зажим с натяжной гильзой, цвет: красный, поверхность контакта: олово

Подробнее


Разъемы штекерные промышленные > Кабельный разъем для печатных плат

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Коммерческие данные

Код заказа1714830
Упаковочная единица1
GTIN4055626529097

Чертежи

Диаграмма

Диаграмма
Тип: GMSTB 2,5 HCV/...-ST-7,62 с GMSTBA 2,5 HC/...-G-7,62

Диаграмма

Диаграмма
Тип: GMSTB 2,5 HCV/...-ST-7,62 с GMSTBVA 2,5 HC/...-G-7,62

Диаграмма

Диаграмма
Тип: GMSTB 2,5 HCV/...-ST-7,62 с GMSTBA 2,5 HC/...-GU-7,62

Диаграмма

Диаграмма
Тип: GMSTB 2,5 HCV/...-ST-7,62 с GIC 2,5 HCV/...-ST-7,62

Вернуться вверх

Характеристики товаров

Условное обозначениеРазъем печатной платы
Штекерная системаPOWER COMBICON 2,5
Тип контактовГнездовая часть
Серия изделийGMSTB 2,5 HCV/..-ST
Размер шага7,62 мм
Полюсов6
Тип подключенияВинтовой зажим с натяжной гильзой
Форма привода, головка винтапрямой шлиц (L)
Количество ярусов1
Количество точек подключения6
Количество потенциалов6
Вернуться вверх

Электрические параметры

Номинальный ток16 A
Номинальное напряжение1000 В
Расчетное напряжение1000 В
Расчетное напряжение (III/2)1000 В
Расчетное напряжение (II/2)1000 В
Расчетное импульсное напряжение (III/3)8 кВ
Расчетное импульсное напряжение (III/2)8 кВ
Расчетное импульсное напряжение (II/2)6 кВ
Вернуться вверх

Соединительная способность

Тип подключенияВинтовой зажим с натяжной гильзой
вставнойда
Сечение жесткого провода0,2 мм² ... 2,5 мм²
Сечение гибкого провода0,2 мм² ... 2,5 мм²
Сечение провода AWG / kcmil24 ... 12
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки0,25 мм² ... 2,5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом0,25 мм² ... 2,5 мм²
2 жестких провода одинакового сечения0,2 мм² ... 1 мм²
2 гибких провода одинакового сечения0,2 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки0,25 мм² ... 1 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой0,5 мм² ... 1 мм²
Калиберная пробка a x b / диаметр2,8 мм x 2,4 мм / 2,5 мм
Длина оголяемой части8 мм
Момент затяжки0,5 Нм ... 0,6 Нм
Вернуться вверх

Данные о материале - контакт

УказаниеСоответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контактСплав меди
Качество поверхностигорячее лужение
Металлическая поверхность точки подключения (внешнее покрытие)Олово (2 - 4 мкм Sn)
Металлическая поверхность зоны контакта (покрытие)Олово (2 - 4 мкм Sn)
Вернуться вверх

Данные о материале - корпус

Цвет корпусакрасный (3001)
Изоляционный материалPA
Группа изоляционного материалаI
CTI согласно МЭК 60112600
Класс воспламеняемости согласно UL 94V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2125 °C
Вернуться вверх

Указание размеров изделия

Чертеж
Длина [ l ]21 мм
Ширина [ w ]45,5 мм
Высота [ h ]17,5 мм
Размер шага7,62 мм
Монтажная высота (высота без паечного штифта)17,5 мм
Размер a38,1 мм
Вернуться вверх

Данные по упаковке

Форма упаковкив картонной коробке
Количество в одной упаковке50
Наименование, количество в одной упаковкеШт.
Вернуться вверх

Общие указания по изделиям

УказаниеСоединители COMBICON соответствуют DIN EN 61984 для разъемов без коммутационной способности (COC). При надлежащем использовании они не должны вставляться или извлекаться под напряжением или под нагрузкой.
Вернуться вверх

Окружающие условия

Температура окружающей среды (хранение/транспорт)-40 °C ... 70 °C
Температура окружающей среды (при монтаже)-5 °C ... 100 °C
Температура окружающей среды (при эксплуатации)-40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)
Вернуться вверх

Подключение и метод кабельной разводки

Испытание на повреждение и расшатывание проводникаDIN EN 60999-1 (VDE 0609-1):2000-12
Испытание проведено
Вернуться вверх

Испытание на растяжение

Испытание на растяжениеDIN EN 60999-1 (VDE 0609-1):2000-12
Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие0,2 мм² / жесткий / > 10 Н
0,2 мм² / гибкий / > 10 Н
2,5 мм² / жесткий / > 50 Н
2,5 мм² / гибкий / > 50 Н
Вернуться вверх

Механические испытания в соответствии со стандартом

Визуальный контрольИспытание проведено DIN EN 60512-1-1:2003-01
Контроль размеровИспытание проведено DIN EN 60512-1-2:2003-01
Стойкость надписейИспытание проведено DIN EN 60068-2-70:1996-07
РезультатИспытание проведено
Спецификации по испытаниюDIN EN 60512-13-2:2006-11
Количество циклов50
Усилие установки на 1 полюс, прибл.7 Н
Усилие съема на 1 полюс, прибл.5 Н
Поляризация и кодированиеИспытание проведено DIN EN 60512-13-5:2006-11
РезультатИспытание проведено
Спецификации по испытаниюDIN EN 60512-15-1:2009-03
Сила на полюс28 Н
Вернуться вверх

Воздушные пути и пути утечки

Воздушный путь и путь утечкиDIN EN 60664-1 (VDE 0110-1):2008-01
Спецификации по испытаниюDIN EN 60664-1 (VDE 0110-1):2008-01
Минимальный воздушный путь - неоднородное поле (III/3)8 мм
Минимальный воздушный путь - неоднородное поле (III/2)8 мм
Минимальный воздушный путь - неоднородное поле (II/2)5,5 мм
Минимальный путь утечки (III/3)12,5 мм
Минимальный путь утечки (III/2)5 мм
Минимальный путь утечки (II/2)5 мм
Вернуться вверх

Механические испытания (A)

Усилие установки на 1 полюс, прибл.7 Н
Усилие съема на 1 полюс, прибл.5 Н
Фиксированное расположение в процессе вставления >20 NИспытание проведено
Крепление контакта требования >20 NИспытание проведено
Вернуться вверх

Испытания на долговечность (B)

Спецификации по испытаниюDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Проходное сопротивление R10,6 мΩ
Циклы установки50
Проходное сопротивление R20,8 мΩ
Импульсное напряжение на уровне моря9,8 кВ
Испытательное переменное напряжение4,26 кВ
Сопротивлением изоляции между соседними полюсами> 9 TΩ
Вернуться вверх

Климатическое испытания (D)

Спецификации по испытаниюDIN EN ISO 6988:1997-03
Нагрузка при охлаждении-40 °C/2 ч
Тепловая нагрузка100 °C/168 ч
Коррозионное воздействие0,2 дм3SO2на 300 дм3/40 °C/1 цикл
Импульсное напряжение на уровне моря9,8 кВ
Испытательное переменное напряжение4,26 кВ
Вернуться вверх

Испытания на долговечность и воздействие окружающей среды (E)

Спецификации по испытаниюDIN EN 61984 (VDE 0627):2009-11
Результат, степень защиты IP-кодЗащита от прикосновений «пробным пальцем» IP20
Вернуться вверх

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP): 50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
Вернуться вверх

Классификация

eCl@ss

eCl@ss 4.027260700
eCl@ss 4.127260700
eCl@ss 5.027260700
eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440309
eCl@ss 8.027440309
eCl@ss 9.027440309
Вернуться вверх

ETIM

ETIM 5.0EC002638
ETIM 6.0EC002638
ETIM 7.0EC002638
Вернуться вверх

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX CONNECTORS RU .pdf 15 Mbytes
