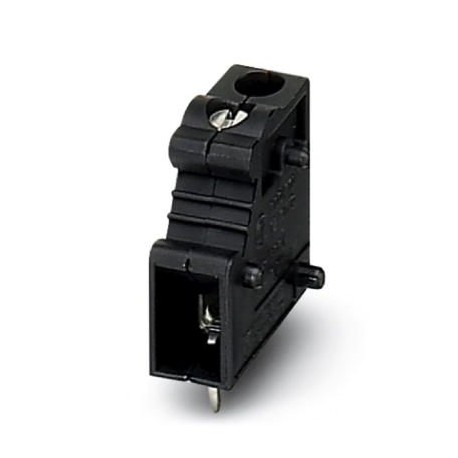

GKDS-EX- 3 GRZ 1991862 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

GKDS-EX- 3 GRZ 1991862 PHOENIX CONTACT PCB терминальный блок

GKDS-EX-3 GRZ

1991862

PHOENIX_CONTACT

50

PCB терминальный блок

Клеммная колодка печатной платы, номинальный ток: 20 А, номинальное напряжение (III/2): 630 В, номинальное сечение: 2,5 мм², количество потенциалов: 3, количество рядов: 1, количество полюсов в ряду: 3, артикул семейства: GKDS-EX, шаг: 7,5 мм, тип подключения: Винтовое соединение с тяговым капсюлем, метод винтового зажима: L Продольный паз, монтаж: Пайка волной волны, направление подключения проводника/печатной платы: 0 °, цвет: черный, Расположение контактов: Линейное расположение контактов, Длина контактов [P]: 5 мм, Количество паяльных контактов на потенциал: 2, Тип упаковки: Коробочный

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $661.07
Цена за единицу: $13.22
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион девятьсот девяносто одна тысяча восемьсот шестьдесят два
Единица упаковки50 ПК
Минимальный объем заказа50 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4017918976774
Вес / шт. (без упаковки)13.270 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияDe (Германия)

Размеры

Длина [ л ]19 мм
Поле7,5 мм
Измерение15 мм
Ширина [ Вт ]22.5 мм
Высота20 мм
Высота [ ч ]19.5 мм
PIN припоя [П]5 мм
Диаметр отверстия1.4 мм

Общие

Ассортимент изделийСЛУЖБЫ ГРУППОВОГО РАСПРОСТРАНЕНИЯ КЛЮЧЕЙ-ЭКС
Номинальное импульсное напряжение (III в/3)6 кв
Номинальное импульсное напряжение (III/2)об6 кв
Номинальное импульсное напряжение (II/2 с)6 кв
Номинальное напряжение (в III/3)275 в
Номинальное напряжение (III/2)об630 в
Номинальное напряжение (II/2 с)1000 в
Подключение в соотв. со стандартнойАН-ВДЕ
Номинальный ток IН20 а
Номинальное поперечное сечение2,5 мм2
PIN припоя поверхности
Внутренние цилиндрические ГейджА3
Длина зачистки9 мм
Количество позицийТри
Винтовая резьбаМ3
Момент затяжки, мин.0,5 Нм
Момент затяжки макс.0,6 Нм

Данные соединения

Проводника сечение AWG в мин.Двадцать четыре
Проводника сечение AWG Макс.Двенадцать
2 жилы одинакового сечения, сплошной мин.0,2 мм2
2 жилы одинакового сечения, сплошной Макс.1,5 мм2
2 жилы одинакового сечения, многожильный мин.0,2 мм2
2 жилы одинакового сечения, многожильный Макс.1 мм2
2 жилы одинакового сечения, многожильный, наконечники без пластмассовой втулки, мин.0.25 мм2
2 жилы одинакового сечения, многожильный, наконечники без пластмассовой втулки, макс.0,5 мм2
2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, мин.0,5 мм2
2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, макс.1 мм2

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ

Соблюдение Экологических Продуктов

RoHS КитаяЭкологически чистый срок использования: неограниченный = EFUP-е
Никаких вредных веществ выше порогового значения

Классификации

ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один

ETIM for 1991862 Connectors (EC002643)
Характеристика Значение
Height (EF000040) 25 mm
Number of electrical connections (EF008252) 3
Number of levels (EF002659) 1
Modular spacing connections (EF006827) 7.5 mm
Rated current In (EF008250) 20 A
Rated voltage (EF000228) 630 V
Rated surge voltage (EF002993) 6 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connection type conductor (EF006821) Screw connection
Connectable conductor cross section solid-core (EF007337) 0.2 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.25 mm²
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.2 mm²
Connectable conductor cross section multi-wired (EF007343) 0.2 mm²
Connection type PCB (EF006822) Soldering connection
Material connection surface (EF006826) Tin
Diameter connection pin (EF006823) 1.4 mm
Length pin (EF006825) 5 mm
Material insulation body (EF007543) Other
Housing colour (EF000136) Black
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
Type of PCB fastening (EF008226) Connecting contact
Type of fastening (EF002442) Solder
Type of banding (EF007011) Carton (for SMD)

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX CONNECTORS RU .pdf 15 Mbytes
