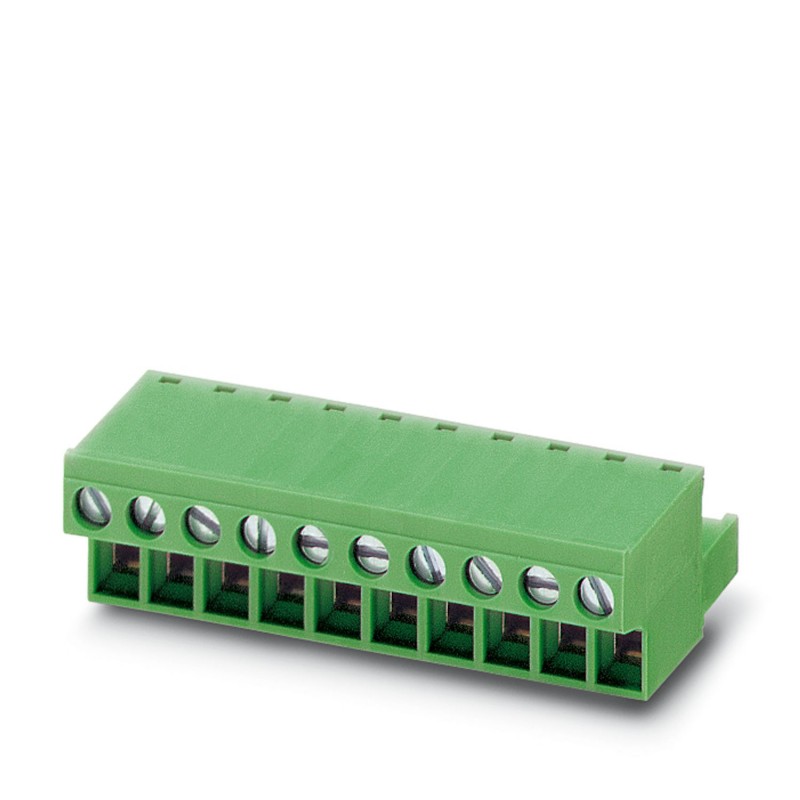

FRONT-MSTB 2,5/20-ST-5,08 BUGY 1735196 PHOENIX CONTACT Печатной платы разъем
FRONT-MSTB 2,5/20-ST-5,08 BUGY
1735196
PHOENIX_CONTACT
1000
Продукт по требованию, без возврата.
Печатной платы разъем
Разъем для печатной платы, номинальное сечение: 2,5 мм², цвет: голубовато-серый, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, контактная поверхность: Жесть, тип контакта: Гнездо, количество потенциалов: 20, количество рядов: 1, количество полюсов: 20, количество соединений: 20, семейство артикулов: FRONT-MSTB 2.5/.. -ST, шаг: 5,08 мм, тип подключения: Переднее винтовое соединение, форма зажима винта: L Продольный паз, направление подключения проводника/печатная плата: 0 °, зажимной крючок: - Зажимной крючок, вставная система: COMBICON MSTB 2.5, запирание: без, тип крепления: без, тип упаковки: коробочный
Разъем для печатной платы, номинальное сечение: 2,5 мм2, цвет: серо-голубой, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, контактная поверхность: Sn, тип контактного соединения: Socket, количество потенциалов: 20, количество рядов: 1, количество контактов: 20, количество подключений: 20, ассортимент продукции: FRONT-MSTB 2,5/.. -ST, шаг: 5,08 мм, способ подключения: Переднее винтовое соединение, форма винтовой головки: L Шлицевой, направление подключения проводника/печатной платы: 0 °, стопорный зажим: - Стопорный зажим, вставная система: COMBICON MSTB 2,5, запирание: без, монтаж: без, вид упаковки: упакован в картон
Разъемы штекерные промышленные > Кабельный разъем для печатных плат
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион семьсот тридцать пять тысяч сто девяносто шесть |
|---|---|
| Единица упаковки | 20 шт. |
| Минимальный объем заказа | 20 шт. |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4017918212797 |
| Вес / шт. (без упаковки) | 59.540 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят шесть тысяч девятьсот девяносто |
| Страна происхождения | De (Германия) |
Общие
| Ассортимент изделий | СТОЙКА-MSTB 2,5/..-СТ |
|---|---|
| Количество позиций | Двадцать |
| Способ подключения | Переднее винтовое соединение |
| Группа изоляционного материала | Я |
| Номинальное импульсное напряжение (III в/3) | 4 кв |
| Номинальное импульсное напряжение (III/2)об | 4 кв |
| Номинальное импульсное напряжение (II/2 с) | 4 кв |
| Номинальное напряжение (в III/3) | 320 в |
| Номинальное напряжение (III/2)об | 320 в |
| Номинальное напряжение (II/2 с) | 630 в |
| Подключение в соотв. со стандартной | АН-ВДЕ |
| Номинальный ток IН | 12 А |
| Номинальное поперечное сечение | 2,5 мм2 |
| Максимальный ток нагрузки | 12 А |
| Изоляционный материал | ПА |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
| Внутренние цилиндрические Гейдж | А3 |
| Длина зачистки | 10 мм |
| Винтовая резьба | М2,5 |
| Момент затяжки, мин. | 0,5 Нм |
| Момент затяжки макс. | 0,6 Нм |
Данные соединения
| Проводник сечением сплошной мин. | 0,34 мм2 |
|---|---|
| Проводник сечением сплошной максимум. | 2,5 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0,2 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 2,5 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки, мин. | 0.25 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки, макс. | 2,5 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, с пластмассовой втулкой, мин. | 0.25 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм2 |
| Проводника сечение AWG в мин. | Двадцать четыре |
| Проводника сечение AWG Макс. | Двенадцать |
| 2 жилы одинакового сечения, сплошной мин. | 0,2 мм2 |
| 2 жилы одинакового сечения, сплошной Макс. | 1,5 мм2 |
| 2 жилы одинакового сечения, многожильный мин. | 0,2 мм2 |
| 2 жилы одинакового сечения, многожильный Макс. | 1,5 мм2 |
| 2 жилы одинакового сечения, многожильный, наконечники без пластмассовой втулки, мин. | 0.25 мм2 |
| 2 жилы одинакового сечения, многожильный, наконечники без пластмассовой втулки, макс. | 1 мм2 |
| 2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, мин. | 0,5 мм2 |
| 2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, макс. | 1 мм2 |
| Минимальная AWG кабель согласно ul/СUL | Тридцать |
| Максимальная AWG кабель согласно ul/СUL | Двенадцать |
Стандартов и правил
| Подключение в соотв. со стандартной | АН-ВДЕ |
|---|---|
| ККА | |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
|---|---|
| Никаких вредных веществ выше порогового значения |
Классификации
ЭСЛ@СС 4.0272607xxЭСЛ@СС 4.1Двадцать семь миллионов двести шестьдесят тысяч семьсот одинЭСЛ@СС 5.0Двадцать семь миллионов двести шестьдесят тысяч семьсот одинЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят тысяч семьсотЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят тысяч семьсотЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч триста девятьЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч триста девятьЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч триста девять
СКТУООН 6.01Тридцать миллионов двести одиннадцать тысяч восемьсот десятьСКТУООН 7.0901Тридцать девять миллионов сто двадцать одна тысяча четыреста девятьСКТУООН 11Тридцать девять миллионов сто двадцать одна тысяча четыреста девятьСКТУООН 12.01Тридцать девять миллионов сто двадцать одна тысяча четыреста девятьСКТУООН 13.2Тридцать девять миллионов сто двадцать одна тысяча четыреста девять
| Характеристика | Значение |
|---|---|
| Type of connection (EF000064) | Other |
| Contact type (EF001587) | Bus |
| Number of poles (EF001391) | 20 |
| Number of plug-in contact rows (EF006935) | 1 |
| Modular spacing contacts (EF007326) | 5.08 mm |
| Modular spacing connections (EF006827) | 5.08 mm |
| Angle contact/conductor connection (EF007546) | Other |
| Rated current In (EF008250) | 12 A |
| Rated voltage (EF000228) | 320 V |
| Rated surge voltage (EF002993) | 4 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 2 |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.2 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve (EF007339) | 0.25 mm² |
| Connectable conductor cross section solid-core (EF007337) | 0.34 mm² |
| Type of electric connection (EF003961) | Screw connection |
| Connectable cable type (EF006816) | Tubular cable |
| Material of contact surface (EF004020) | Tin |
| Material contact (EF007544) | Copper |
| Material insulation body (EF007543) | Polyamide (PA) |
| Housing material (EF001596) | Other |
| Housing colour (EF000136) | Other |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| Operating temperature (EF002393) | -40 °C |
