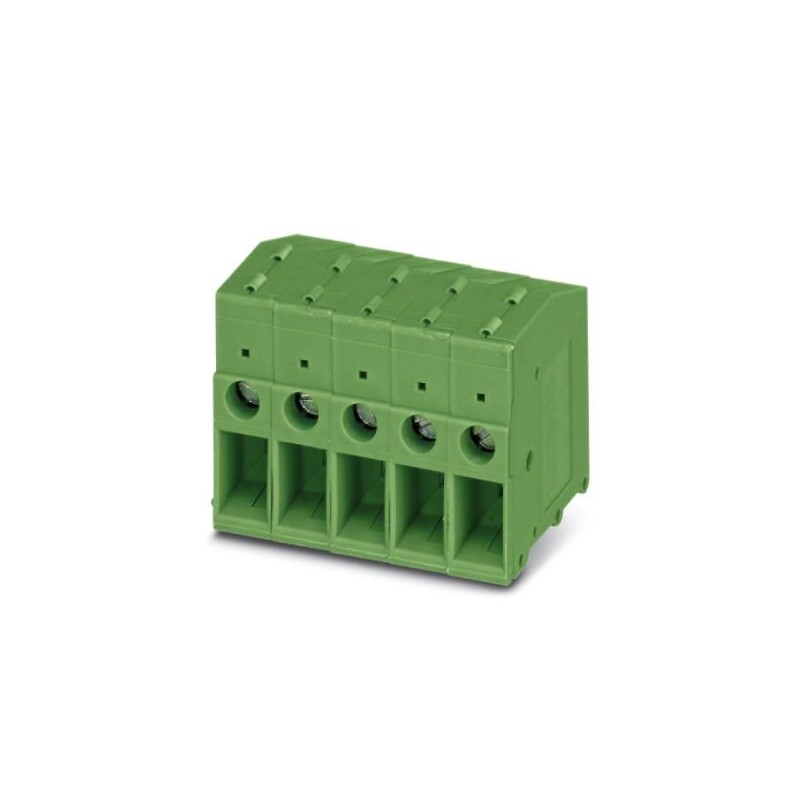

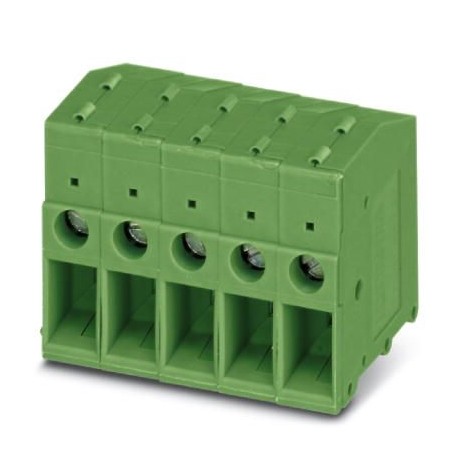

FRONT 4-H-7,62-4 GNYE GY BD:NZ 1994212 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

FRONT 4-H-7,62-4 GNYE GY BD:NZ 1994212 PHOENIX CONTACT PCB терминальный блок

FRONT 4-H-7,62-4 GNYE GY BD:NZ

1994212

PHOENIX_CONTACT

50

PCB терминальный блок

Подробнее


Разъемы PCB

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион девятьсот девяносто четыре тысячи двести двенадцать
Единица упаковки50 ПК
Минимальный объем заказа50 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4017918984304
Вес / шт. (без упаковки)31.290 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияБГ (Болгария)

Свойства элемента

Краткое описание статьиPCB терминальный блок
Ассортимент изделийСТОЙКА 4-Х
Поле7,62 мм
Количество позицийЧетыре
Способ подключенияПереднее винтовое соединение
Винтовая резьбаМ3
Тип установкиПаять волны
КонфигЛинейный двойной прикалывает
Количество уровнейОдин

Электрические параметры

Номинальный ток32 а
Номинальное напряжение изоляции (в III/2)630 в
Номинальное импульсное напряжение (III/2)об6 кв

Мощность подключения

Сечение проводников сплошной0,5 мм2 6 мм2 ...
Проводник поперечное сечение, гибкий0,5 мм2 6 мм2 ...
Сечение проводника AWG кабель / круговых Милов20 ... 10
Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки0,5 мм2 ... 4 мм2
Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой0,5 мм2 ... 2,5 мм2
2 жилы одинакового сечения, сплошной0,5 мм2 ... 1,5 мм2
2 жилы одинакового сечения, гибкий0,5 мм2 ... 1,5 мм2
2 жилы одинакового сечения, многожильный, гильзой без пластиковой втулкиМм2 0.25 ... 1 мм2
2 жилы одинакового сечения, многожильный, с двумя наконечники с пластиковой втулкойМм2 0.5 ... 1 мм2
Длина зачистки14 мм
Крутящий момент0,5 Нм 0,6 Нм ...

Материал данных - контакт

ПримечаниеДиректива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201
Материал контактаКР сплава
Характеристики поверхностигоряч-погружение луженые
Металлические точки поверхности терминала (верхний слой)Олово (5 - 7 мкм ЗП)
Поверхность металла паяя области (верхний слой)Олово (5 - 7 мкм ЗП)

Материал - корпус

Изоляционный материалПА
Группа изоляционного материалаЯ
ЦТИ по МЭК 60112Шестьсот
Номинальность воспламеняемости согласно ul 94Версия v0
Провода зарева индекс горючести GWFI в соответствии с En 60695-2-12Восемьсот пятьдесят
Раскаленной проволокой температура воспламенения GWIT в соответствии с En 60695-2-13Семьсот семьдесят пять
Температура для испытания давления шарика согласно EN 60695-10-2125 °С

Размеры товара

Габаритный чертеж
ЗаголовокСхематичное изображение – дополнительные сведения см. В ассортименте рисунок в центре загрузки
Длина [ л ]26 мм
Высота [ ч ]33.4 мм
Поле7,62 мм
Высота (без Штыря припоя)29 мм
PIN припоя [П]5 мм
Контактный размеры1 х 0,8 мм
Измерение22.86 мм

Размеры для конструкции PCB

Диаметр отверстия1.3 мм

Упаковка информация

Тип упаковкиупакованные в картон
Штук в упаковкеПятьдесят
Упаковка наименования единицПК.

Электрические испытания

Номинальный ток32 а
Номинальное напряжение изоляции (в III/2)630 в
Номинальное импульсное напряжение (III/2)об6 кв

Воздушные зазоры и пути утечки

Группа изоляционного материалаЯ
Напряжение500 в
Номинальное напряжение изоляции (в III/3)500 в
Номинальное напряжение изоляции (в III/2)630 в
Номинальное напряжение изоляции, в (II/2)1000 в
Номинальное импульсное напряжение (III в/3)6 кв
Номинальное импульсное напряжение (III/2)об6 кв
Номинальное импульсное напряжение (II/2 с)6 кв

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
ККА
Номинальность воспламеняемости согласно ul 94Версия v0

Соблюдение Экологических Продуктов

RoHS КитаяЭкологически чистый срок использования: неограниченный = EFUP-е
Никаких вредных веществ выше порогового значения

Классификации

ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX CONNECTORS RU.pdf 14 Mbytes
