> PHOENIX_CONTACT>Разъемы PCB>FRONT 2,5-V/SA10/17 SONZ76934B 1905159 PHOENIX CONTACT PCB терминальный блок
Предыдущий товар Следующий продукт

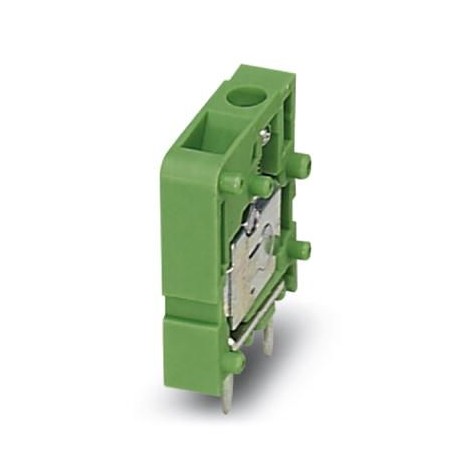

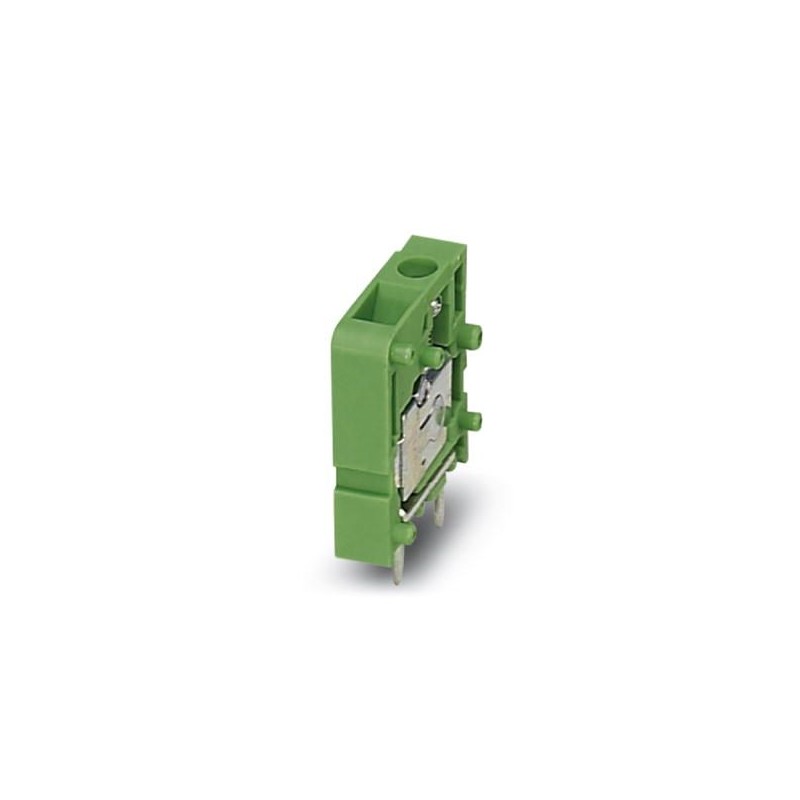

FRONT 2,5-V/SA10/17 SONZ76934B 1905159 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

FRONT 2,5-V/SA10/17 SONZ76934B 1905159 PHOENIX CONTACT PCB терминальный блок

FRONT 2,5-V/SA10/17 SONZ76934B

1905159

PHOENIX_CONTACT

10

PCB терминальный блок

Клеммная колодка для печатной платы, номинальный ток: 24 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм², Количество потенциалов: 17, Количество рядов: 1, Количество полюсов в ряду: 17, семейство изделий: FRONT 2,5-V/SA10, шаг: 5 мм, Тип подключения: Переднее винтовое соединение, монтаж: Волновая пайка, Направление подключения проводника/печатной платы: 90 °, Расположение контактов: Двойное линейное расположение контактов, Длина контакта [P]: 3,5 мм, Тип упаковки: В коробке

Подробнее


Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион девятьсот пять тысяч сто пятьдесят девять
Единица упаковки10 ПК
Минимальный объем заказа10 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4017918455170
Вес / шт. (без упаковки)58.040 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияDe (Германия)

Свойства элемента

Краткое описание статьиPCB терминальный блок
Ассортимент изделийСТОЙКА 2,5-В/SA10
Поле5 мм
Количество позицийСемнадцать
Способ подключенияПереднее винтовое соединение
Винтовая резьбаМ2,5
Тип установкиПаять волны
КонфигЛинейный двойной прикалывает
Количество уровнейОдин

Электрические параметры

Номинальный ток24 а
Номинальное напряжение изоляции (в III/2)400 в
Номинальное импульсное напряжение (III/2)об4 кв

Мощность подключения

Сечение проводников сплошной0,2 мм2 ... 2,5 мм2
Проводник поперечное сечение, гибкий0,2 мм2 ... 2,5 мм2
Сечение проводника AWG кабель / круговых Милов24 ... 14
Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки0,25 мм2 ... 1,5 мм2
Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой0,25 мм2 ... 1,5 мм2
2 жилы одинакового сечения, сплошной0,2 мм2 ... 0.75 мм2
2 жилы одинакового сечения, гибкий0,2 мм2 ... 0.75 мм2
2 жилы одинакового сечения, многожильный, гильзой без пластиковой втулкиМм2 0.25 ... 0.34 мм2
Длина зачистки9 мм
Крутящий момент0,4 Нм 0,5 Нм ...

Материал данных - контакт

ПримечаниеДиректива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201
Материал контактаКР сплава
Характеристики поверхностигоряч-погружение луженые
Металлические точки поверхности терминала (верхний слой)Олово (4 - 8 мкм ЗП)
Поверхность металла паяя области (верхний слой)Олово (4 - 8 мкм ЗП)

Материал - корпус

Изоляционный материалПА
Группа изоляционного материалаЯ
ЦТИ по МЭК 60112Шестьсот
Номинальность воспламеняемости согласно ul 94Версия v0
Провода зарева индекс горючести GWFI в соответствии с En 60695-2-12Восемьсот пятьдесят
Раскаленной проволокой температура воспламенения GWIT в соответствии с En 60695-2-13Семьсот семьдесят пять
Температура для испытания давления шарика согласно EN 60695-10-2125 °С

Размеры товара

Габаритный чертеж
Длина [ л ]18.5 мм
Высота [ ч ]31 мм
Поле5 мм
Высота (без Штыря припоя)20 мм
PIN припоя [П]3.5 мм
Расстояние между штырьками10 мм
Контактный размеры0,8 х 0,8 мм
Измерение80 мм

Размеры для конструкции PCB

Диаметр отверстия1.2 мм
Расстояние между штырьками10 мм

Упаковка информация

Тип упаковкиупакованные в картон
Штук в упаковкеДесять
Упаковка наименования единицПК.

Условия окружающей среды

Температура окружающей среды (хранение/транспорт)-40 °С ... 70 °С
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (эксплуатация)От -40 °C

Прекращение и способ подключения

Тест на повреждение проводника и ослаблениеМЭК 60999-1:1999-11
Тест пройден

Испытания на отрыв

Испытания на отрывМЭК 60999-1:1999-11
Тест пройден
Сечение проводника / проводника тип / растягивающей силы0,2 мм2 / твердых / > 10 Н
0,2 мм2 / гибкого / > 10 Н
2,5 мм2 гибкий / > 50 Н
2,5 мм2 / твердых / > 50 Н

Электрические испытания

Номинальный ток24 а
Номинальное напряжение изоляции (в III/2)400 в
Номинальное импульсное напряжение (III/2)об4 кв

Воздушные зазоры и пути утечки

Группа изоляционного материалаЯ
Напряжение250 в
Номинальное напряжение изоляции (в III/3)250 в
Номинальное напряжение изоляции (в III/2)400 в
Номинальное напряжение изоляции, в (II/2)630 в
Номинальное импульсное напряжение (III в/3)4 кв
Номинальное импульсное напряжение (III/2)об4 кв
Номинальное импульсное напряжение (II/2 с)4 кв

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
ККА

Соблюдение Экологических Продуктов

RoHS КитаяЭкологически чистый срок использования: неограниченный = EFUP-е
Никаких вредных веществ выше порогового значения

Классификации

ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один
