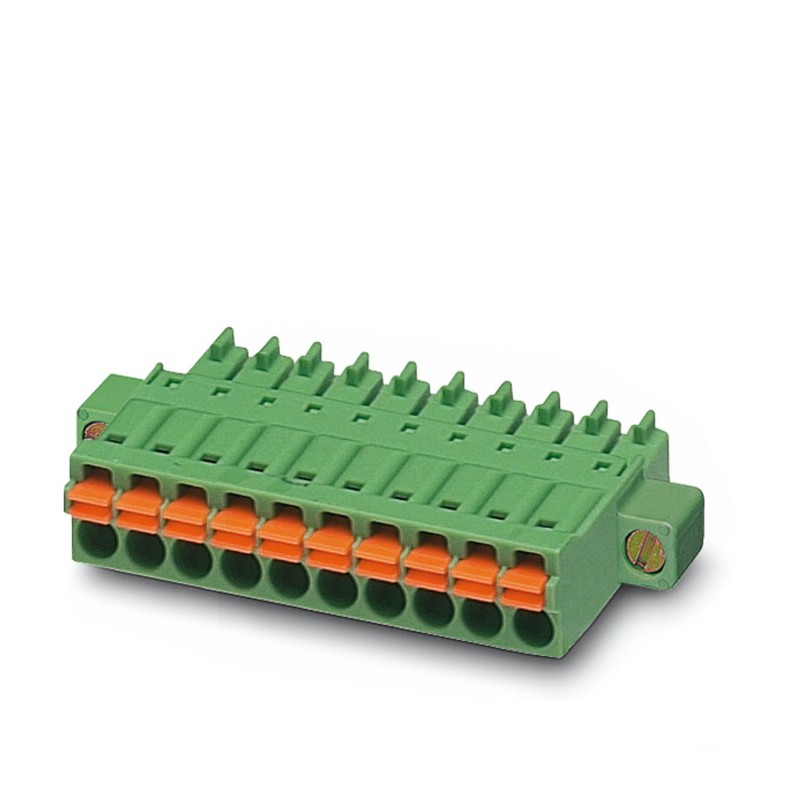

FMC 1,5/ 6-STF-3,81 BD:GND,2B 1073022 PHOENIX CONTACT Разъем для плиты ЦО. напечатано Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

FMC 1,5/ 6-STF-3,81 BD:GND,2B 1073022 PHOENIX CONTACT Разъем для плиты ЦО. напечатано

FMC 1,5/ 6-STF-3,81 BD:GND,2B

1073022

PHOENIX_CONTACT

1000

Продукт по требованию, без возврата.

Разъем для плиты ЦО. напечатано

Разъем для печатной платы, номинальное сечение: 1,5 мм², цвет: зеленый, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, контактная поверхность: Жесть, тип контакта: Жена, количество рядов: 1, количество полюсов: 6, семейство изделий: FMC 1.5/.. -STF, шаг: 3,81 мм, тип подключения: Пружинное соединение push-in, направление подключения проводника/печатной платы: 0°, система штекера: COMBICON MC 1.5, замок: Винтовой замок, тип крепления: Воздушный зажим (винт)

Разъем печатной платы, номинальное сечение: 1,5 мм2, цвет: зеленый, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, контактная поверхность: Sn, тип контактного соединения: Гнездовый, количество рядов: 1, количество полюсов: 6, семейство артикулов: FMC 1,5/.. -STF, шаг: 3,81 мм, тип подключения: пружинное зажим push-in, направление подключения драйвера/печатной платы: 0°, система подключения: COMBICON FMC 1.5 - MCDN 1.5, блокировка: винтовой замок, тип крепления: воздушный зажим (винт), тип упаковки: коробчатый

Подробнее


Разъемы штекерные промышленные > Кабельный разъем для печатных плат

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $4,283.50
Цена за единицу: $4.28
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Технические данные
Свойства элемента
Тип продуктаРазъем печатной платы
Семейство продуктовFMC 1.5/.. -СТФ
Продуктовая линейкаРазъемы COMBICON S
Количество полюсов6
Шаг3,81 мм
Количество строк1
Статус обслуживания данных
Рецензия на статью00
Электрические свойства
Номинальный ток Iн8 A
Номинальное напряжение Uн160 В
Контактное сопротивление1,8 мОм
Калибровочное напряжение (III/3)160 В
Расчет переходного напряжения (III/3)2,5 кВ
Расчетное напряжение (III/2)160 В
Определение переходного напряжения (III/2)2,5 кВ
Номинальное напряжение (II/2)320 В
Расчет переходного напряжения (II/2)2,5 кВ
Данные подключения
Технология подключения
СтроительствоСтандарт
Система разъемовCOMBICON FMC 1.5 - MCDN 1.5
Номинальная секция1,5 мм²
Тип контактного соединенияженский
Блокада
Система запиранияВинтовой замок
Зажимной фланецНакладной зажим (винт)
Момент затяжки0,3 Нм
Подключение проводников
Тип соединенияПружинное соединение push-in
Драйвер направления соединения/печатная плата0 °
Жесткое сечение проводника0,2 мм² ... 1,5 мм²
Гибкое сечение проводника0,2 мм² ... 1,5 мм²
Секция провода AWG24 ... 16
Гибкая токопроводящая секция с колпачком носка, без пластиковой втулки0,25 мм² ... 1,5 мм²
Гибкая токопроводящая секция с подноском, с пластиковой гильзой0,14 мм² ... 0,75 мм²
Наружная резьба a x b / диаметр2,4 x 1,5 мм / 1,6 мм
Длина кожуры10 мм
Факты о носках без утепленного воротника
Рекомендуемые обжимные плоскогубцы1212034 КРИМПФОКС 6
подноски без изолирующего воротника, согласно DIN 46228-1Сечение: 0,25 мм²; Длина: 7 мм
Поперечное сечение: 0,34 мм²; Длина: 7 мм
Поперечное сечение: 0,5 мм²; Длина: 8 мм ... 10 мм
Сечение: 0,75 мм²; Длина: 8 мм ... 10 мм
Сечение: 1 мм²; Длина: 8 мм ... 10 мм
Поперечное сечение: 1,5 мм²; Длина: 10 mm
Факты об утепленных воротниках для носков
Рекомендуемые обжимные плоскогубцы1212034 КРИМПФОКС 6
подноски с утепленным воротником, согласно DIN 46228-4Поперечное сечение: 0,14 мм²; Длина: 8 mm
Сечение: 0,25 мм²; Длина: 8 мм ... 10 мм
Поперечное сечение: 0,34 мм²; Длина: 8 мм ... 10 мм
Поперечное сечение: 0,5 мм²; Длина: 8 мм ... 10 мм
Сечение: 0,75 мм²; Длина: 10 mm
Данные о материалах
Данные о материалах - контакты
НаблюдениеСоответствует требованиям WEEE/RoHS, не содержит нитей накала в соответствии с IEC 60068-2-82/JEDEC JESD 201
Контактный материалМедный сплав
Характеристики поверхностиКовкое лужение чугуна
Металлическая поверхность концевой точки (верхний слой)Олово (4 - 8 мкм Sn)
Площадь контакта металлической поверхности (верхний слой)Олово (4 - 8 мкм Sn)
Данные о материале - корпус
Цвет (корпус)Зеленый (6021)
Изоляционный материалПАПА
Группа изоляционных материаловя
CTI в соответствии с IEC 60112600
Класс воспламеняемости согласно UL 94V0
Число воспламеняемости нитей накаливания GWFI в соответствии с EN 60695-2-12850
Температура воспламенения нитей накаливания GWIT в соответствии с EN 60695-2-13775
Температура испытания шарика на твердость в соответствии с EN 60695-10-2125 КК
Данные материала: приводной элемент
Цвет (приводной элемент)Оранжевый (2003)
Изоляционный материалПБТ
Группа изоляционных материаловІІа
CTI в соответствии с IEC 60112275
Класс воспламеняемости согласно UL 94V0
Размеры
Размерная схемаedyvovzxrs.jpg
Шаг3,81 мм
Ширина [w]32,95 мм
Высота [ч]7,8 мм
Длина [л]22,9 мм
собрание
узда
Момент затяжки0,3 Нм
Механические испытания
Подключение проводников
Спецификация испытанийDIN EN 60999-1 (VDE 0609-1):2000-12
РезультатУтвержденный тест
Проверка проводников на наличие повреждений и ослабление
Спецификация испытанийDIN EN 60999-1 (VDE 0609-1):2000-12
РезультатУтвержденный тест
Повторное подключение и отключение
Спецификация испытанийDIN EN 60999-1 (VDE 0609-1):2000-12
РезультатУтвержденный тест
Испытание на растяжение
Спецификация испытанийDIN EN 60999-1 (VDE 0609-1):2000-12
Сечение проводника/Тип проводника/Номинальное значение растягивающего усилия/Фактическое значение0,2 мм² / жесткая / > 10 Н
0,2 мм² / гибкий / > 10 Н
1,5 мм² / жесткая / > 40 Н
1,5 мм² / гибкий / > 40 Н
Усилия при подключении и отключении
Спецификация испытанийDIN EN 60512-13-2:2006-11
РезультатУтвержденный тест
Количество циклов25
Усилие подключения прибл.8 Н
Мощность при отключении от сети по полюсу прибл.6 Н
Сопротивление знаков
Спецификация испытанийDIN EN 60068-2-70:1996-07
РезультатУтвержденный тест
Поляризация и кодирование
Спецификация испытанийDIN EN 60512-13-5:2006-11
РезультатУтвержденный тест
Проверка зрения
Спецификация испытанийDIN EN 60512-1-1:2003-01
РезультатУтвержденный тест
Измерение размеров
Спецификация испытанийDIN EN 60512-1-2:2003-01
РезультатУтвержденный тест
Окружающая среда и условия жизнедеятельности
Испытание на вибрацию
Спецификация испытанийDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
частота10 - 150 - 10 Гц
Скорость развертки1 октава/мин
Амплитуда0,35 мм (10 Гц ... 60,1 Гц)
Ускорение5g (60,1 Гц ... 150 Гц)
Продолжительность испытания на ось2,5 ч
Указания по тестированиюОси X, Y и Z
Испытание на прочность
Спецификация испытанийDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Допустимое ударное напряжение на уровне моря2,95 кВ
Контактное сопротивление R11,8 мОм
Контактное сопротивление R21,9 мОм
Циклы вилки25
Сопротивление изоляции смежных полюсов> 5 МОм
Эссе о климате
Спецификация испытанийDIN EN ISO 6988:1997-03
Коррозионная усталость0.2 дм3ПОД2в 300 дм3/40 °C/1 цикл
Термическое напряжение105 °C/168 ч
Допустимое напряжение переменного тока1,39 кВ
Авария
Спецификация испытанийDIN EN 60068-2-27 (VDE 0468-2-27):2010-02
Тип удараПолусинусоидальная
Ускорение30г
Продолжительность сбоя18 мс
Указания по тестированиюОси X, Y и Z (поз. и отрицание)
Условия окружающей среды
Температура окружающей среды (рабочая)-40 °С ... 105 °C (в зависимости от номинальной кривой)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 70 °С
Относительная влажность воздуха (при хранении/транспортировке)30 % ... 70 %
Температура окружающей среды (монтажная)-5 °С ... 100 °С
Электрические испытания
Термическое испытание Тестовая группа C
Спецификация испытанийDIN EN 60512-5-1:2003-01
Количество испытанных полюсов20
Сопротивление изоляции
Спецификация испытанийDIN EN 60512-3-1:2003-01
Сопротивление изоляции смежных полюсов> 5 МОм
Линии утечки и расстояния воздушной изоляции
Спецификация испытанийDIN EN 60664-1 (VDE 0110-1):2008-01
Группа изоляционных материаловя
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))CTI 600
Определение размера напряжения изоляции (III/3)160 В
Номинальное переходное напряжение (III/3)2,5 кВ
минимальное значение расстояния воздушной изоляции - неоднородное поле (III/3)1,5 мм
Минимальное значение линии утечки (III/3)2 мм
Калибровочное напряжение изоляции (III/2)160 В
Номинальное переходное напряжение (III/2)2,5 кВ
Минимальное значение расстояния воздушной изоляции - неоднородное поле (III/2)1,5 мм
Минимальное значение линии утечки (III/2)1,5 мм
Расчетное напряжение изоляции (II/2)320 В
Номинальное переходное напряжение (II/2)2,5 кВ
Минимальное значение расстояния воздушной изоляции - неоднородное поле (II/2)1,5 мм
Минимальное значение линии утечки (II/2)1,6 мм
Информация об упаковке
Тип упаковкиУпаковка в коробках

ETIM for 1073022 Connectors (EC002638)
Характеристика Значение
Type of connection (EF000064) Other
Contact type (EF001587) Bus
Number of plug-in contact rows (EF006935) 1
Modular spacing contacts (EF007326) 3.81 mm
Modular spacing connections (EF006827) 3.81 mm
Angle contact/conductor connection (EF007546) Other
Rated current In (EF008250) 8 A
Rated voltage (EF000228) 160 V
Rated surge voltage (EF002993) 2.5 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.2 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.14 mm²
Connectable conductor cross section solid-core (EF007337) 0.2 mm²
Type of electric connection (EF003961) Spring clamp connection
Connectable cable type (EF006816) Tubular cable
Material of contact surface (EF004020) Tin
Material contact (EF007544) Copper
Material insulation body (EF007543) Polyamide (PA)
Housing material (EF001596) Other
Housing colour (EF000136) Green
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
