> PHOENIX_CONTACT>Разъемы PCB>FMC 1,5/ 2-STF-3,81 BD:12V,GND 1073023 PHOENIX CONTACT Разъем для плиты ЦО. напечатано
Предыдущий товар Следующий продукт

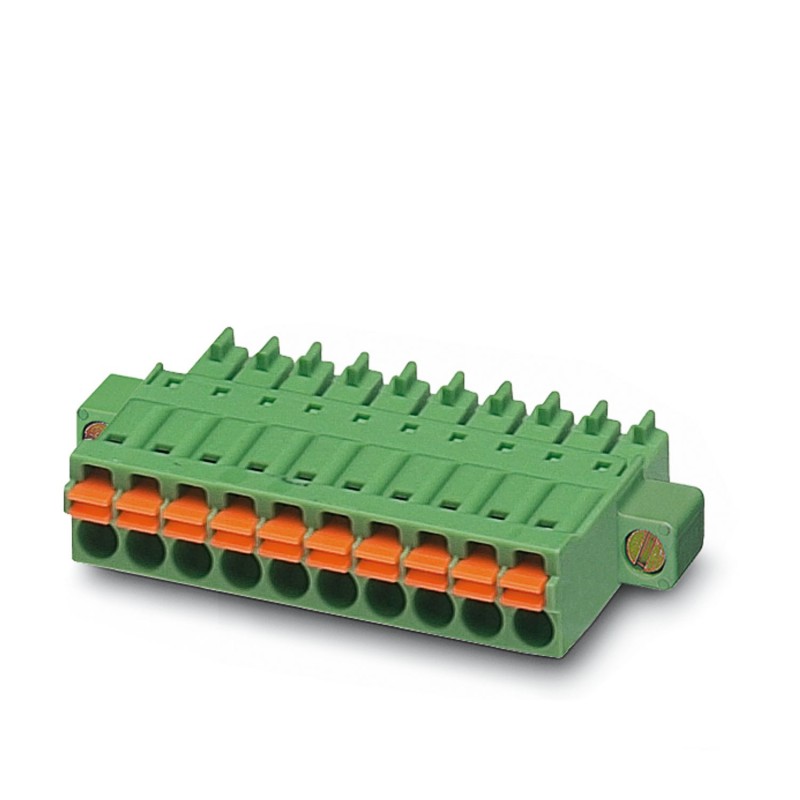

FMC 1,5/ 2-STF-3,81 BD:12V,GND 1073023 PHOENIX CONTACT Разъем для плиты ЦО. напечатано Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

FMC 1,5/ 2-STF-3,81 BD:12V,GND 1073023 PHOENIX CONTACT Разъем для плиты ЦО. напечатано

FMC 1,5/ 2-STF-3,81 BD:12V,GND

1073023

PHOENIX_CONTACT

1000

Продукт по требованию, без возврата.

Разъем для плиты ЦО. напечатано

Разъем для печатной платы, номинальное сечение: 1,5 мм², цвет: зеленый, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, контактная поверхность: Жесть, тип контакта: Женский, количество рядов: 1, количество полюсов: 2, семейство артикула: FMC 1,5/.. -STF, шаг: 3,81 мм, тип подключения: Пружинное соединение push-in, направление подключения проводника/печатной платы: 0°, система штекера: COMBICON MC 1.5, замок: Винтовой замок, тип крепления: Воздушный зажим (винт)

Разъем для печатной платы, номинальное сечение: 1,5 мм2, цвет: зеленый, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, контактная поверхность: Sn, тип контактного соединения: Гнездо, количество рядов: 1, количество полюсов: 2, семейство изделий: FMC 1,5/.. -STF, шаг: 3,81 мм, тип подключения: пружинное зажим push-in, направление подключения драйвера/печатной платы: 0°, система подключения: COMBICON FMC 1.5 - MCDN 1.5, блокировка: винтовой замок, тип крепления: воздушный зажим (винт), тип упаковки: коробчатый

Подробнее


Разъемы штекерные промышленные > Кабельный разъем для печатных плат

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $2,318.58
Цена за единицу: $2.32
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Технические данные
Свойства элемента
Тип продуктаРазъем печатной платы
Семейство продуктовFMC 1.5/.. -СТФ
Продуктовая линейкаРазъемы COMBICON S
Количество полюсов2
Шаг3,81 мм
Количество строк1
Статус обслуживания данных
Рецензия на статью00
Электрические свойства
Номинальный ток Iн8 A
Номинальное напряжение Uн160 В
Контактное сопротивление1,8 мОм
Калибровочное напряжение (III/3)160 В
Расчет переходного напряжения (III/3)2,5 кВ
Расчетное напряжение (III/2)160 В
Определение переходного напряжения (III/2)2,5 кВ
Номинальное напряжение (II/2)320 В
Расчет переходного напряжения (II/2)2,5 кВ
Данные подключения
Технология подключения
СтроительствоСтандарт
Система разъемовCOMBICON FMC 1.5 - MCDN 1.5
Номинальная секция1,5 мм²
Тип контактного соединенияженский
Блокада
Система запиранияВинтовой замок
Зажимной фланецНакладной зажим (винт)
Момент затяжки0,3 Нм
Подключение проводников
Тип соединенияПружинное соединение push-in
Драйвер направления соединения/печатная плата0 °
Жесткое сечение проводника0,2 мм² ... 1,5 мм²
Гибкое сечение проводника0,2 мм² ... 1,5 мм²
Секция провода AWG24 ... 16
Гибкая токопроводящая секция с колпачком носка, без пластиковой втулки0,25 мм² ... 1,5 мм²
Гибкая токопроводящая секция с подноском, с пластиковой гильзой0,14 мм² ... 0,75 мм²
Наружная резьба a x b / диаметр2,4 x 1,5 мм / 1,6 мм
Длина кожуры10 мм
Факты о носках без утепленного воротника
Рекомендуемые обжимные плоскогубцы1212034 КРИМПФОКС 6
подноски без изолирующего воротника, согласно DIN 46228-1Сечение: 0,25 мм²; Длина: 7 мм
Поперечное сечение: 0,34 мм²; Длина: 7 мм
Поперечное сечение: 0,5 мм²; Длина: 8 мм ... 10 мм
Сечение: 0,75 мм²; Длина: 8 мм ... 10 мм
Сечение: 1 мм²; Длина: 8 мм ... 10 мм
Поперечное сечение: 1,5 мм²; Длина: 10 mm
Факты об утепленных воротниках для носков
Рекомендуемые обжимные плоскогубцы1212034 КРИМПФОКС 6
подноски с утепленным воротником, согласно DIN 46228-4Поперечное сечение: 0,14 мм²; Длина: 8 mm
Сечение: 0,25 мм²; Длина: 8 мм ... 10 мм
Поперечное сечение: 0,34 мм²; Длина: 8 мм ... 10 мм
Поперечное сечение: 0,5 мм²; Длина: 8 мм ... 10 мм
Сечение: 0,75 мм²; Длина: 10 mm
Данные о материалах
Данные о материалах - контакты
НаблюдениеСоответствует требованиям WEEE/RoHS, не содержит нитей накала в соответствии с IEC 60068-2-82/JEDEC JESD 201
Контактный материалМедный сплав
Характеристики поверхностиКовкое лужение чугуна
Металлическая поверхность концевой точки (верхний слой)Олово (4 - 8 мкм Sn)
Площадь контакта металлической поверхности (верхний слой)Олово (4 - 8 мкм Sn)
Данные о материале - корпус
Цвет (корпус)Зеленый (6021)
Изоляционный материалПАПА
Группа изоляционных материаловя
CTI в соответствии с IEC 60112600
Класс воспламеняемости согласно UL 94V0
Число воспламеняемости нитей накаливания GWFI в соответствии с EN 60695-2-12850
Температура воспламенения нитей накаливания GWIT в соответствии с EN 60695-2-13775
Температура испытания шарика на твердость в соответствии с EN 60695-10-2125 КК
Данные материала: приводной элемент
Цвет (приводной элемент)Оранжевый (2003)
Изоляционный материалПБТ
Группа изоляционных материаловІІа
CTI в соответствии с IEC 60112275
Класс воспламеняемости согласно UL 94V0
Размеры
Размерная схемаedyvovzxrs.jpg
Шаг3,81 мм
Ширина [w]17,71 мм
Высота [ч]7,8 мм
Длина [л]22,9 мм
собрание
узда
Момент затяжки0,3 Нм
Механические испытания
Подключение проводников
Спецификация испытанийDIN EN 60999-1 (VDE 0609-1):2000-12
РезультатУтвержденный тест
Проверка проводников на наличие повреждений и ослабление
Спецификация испытанийDIN EN 60999-1 (VDE 0609-1):2000-12
РезультатУтвержденный тест
Повторное подключение и отключение
Спецификация испытанийDIN EN 60999-1 (VDE 0609-1):2000-12
РезультатУтвержденный тест
Испытание на растяжение
Спецификация испытанийDIN EN 60999-1 (VDE 0609-1):2000-12
Сечение проводника/Тип проводника/Номинальное значение растягивающего усилия/Фактическое значение0,2 мм² / жесткая / > 10 Н
0,2 мм² / гибкий / > 10 Н
1,5 мм² / жесткая / > 40 Н
1,5 мм² / гибкий / > 40 Н
Усилия при подключении и отключении
Спецификация испытанийDIN EN 60512-13-2:2006-11
РезультатУтвержденный тест
Количество циклов25
Усилие подключения прибл.8 Н
Мощность при отключении от сети по полюсу прибл.6 Н
Сопротивление знаков
Спецификация испытанийDIN EN 60068-2-70:1996-07
РезультатУтвержденный тест
Поляризация и кодирование
Спецификация испытанийDIN EN 60512-13-5:2006-11
РезультатУтвержденный тест
Проверка зрения
Спецификация испытанийDIN EN 60512-1-1:2003-01
РезультатУтвержденный тест
Измерение размеров
Спецификация испытанийDIN EN 60512-1-2:2003-01
РезультатУтвержденный тест
Окружающая среда и условия жизнедеятельности
Испытание на вибрацию
Спецификация испытанийDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
частота10 - 150 - 10 Гц
Скорость развертки1 октава/мин
Амплитуда0,35 мм (10 Гц ... 60,1 Гц)
Ускорение5g (60,1 Гц ... 150 Гц)
Продолжительность испытания на ось2,5 ч
Указания по тестированиюОси X, Y и Z
Испытание на прочность
Спецификация испытанийDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Допустимое ударное напряжение на уровне моря2,95 кВ
Контактное сопротивление R11,8 мОм
Контактное сопротивление R21,9 мОм
Циклы вилки25
Сопротивление изоляции смежных полюсов> 5 МОм
Эссе о климате
Спецификация испытанийDIN EN ISO 6988:1997-03
Коррозионная усталость0.2 дм3ПОД2в 300 дм3/40 °C/1 цикл
Термическое напряжение105 °C/168 ч
Допустимое напряжение переменного тока1,39 кВ
Авария
Спецификация испытанийDIN EN 60068-2-27 (VDE 0468-2-27):2010-02
Тип удараПолусинусоидальная
Ускорение30г
Продолжительность сбоя18 мс
Указания по тестированиюОси X, Y и Z (поз. и отрицание)
Условия окружающей среды
Температура окружающей среды (рабочая)-40 °С ... 105 °C (в зависимости от номинальной кривой)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 70 °С
Относительная влажность воздуха (при хранении/транспортировке)30 % ... 70 %
Температура окружающей среды (монтажная)-5 °С ... 100 °С
Электрические испытания
Термическое испытание Тестовая группа C
Спецификация испытанийDIN EN 60512-5-1:2003-01
Количество испытанных полюсов20
Сопротивление изоляции
Спецификация испытанийDIN EN 60512-3-1:2003-01
Сопротивление изоляции смежных полюсов> 5 МОм
Линии утечки и расстояния воздушной изоляции
Спецификация испытанийDIN EN 60664-1 (VDE 0110-1):2008-01
Группа изоляционных материаловя
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))CTI 600
Определение размера напряжения изоляции (III/3)160 В
Номинальное переходное напряжение (III/3)2,5 кВ
минимальное значение расстояния воздушной изоляции - неоднородное поле (III/3)1,5 мм
Минимальное значение линии утечки (III/3)2 мм
Калибровочное напряжение изоляции (III/2)160 В
Номинальное переходное напряжение (III/2)2,5 кВ
Минимальное значение расстояния воздушной изоляции - неоднородное поле (III/2)1,5 мм
Минимальное значение линии утечки (III/2)1,5 мм
Расчетное напряжение изоляции (II/2)320 В
Номинальное переходное напряжение (II/2)2,5 кВ
Минимальное значение расстояния воздушной изоляции - неоднородное поле (II/2)1,5 мм
Минимальное значение линии утечки (II/2)1,6 мм
Информация об упаковке
Тип упаковкиУпаковка в коробках
