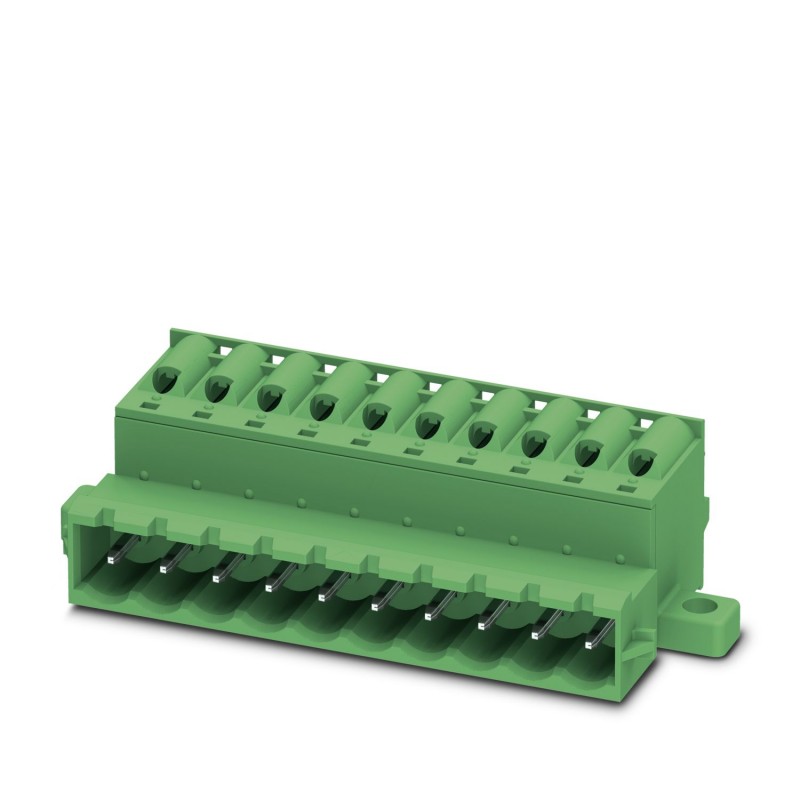

FKICS 2,5/10-STD-5,08-RNNZ1-10 1808873 PHOENIX CONTACT Разъем для плиты ЦО. напечатано
FKICS 2,5/10-STD-5,08-RNNZ1-10
1808873
PHOENIX_CONTACT
50
Разъем для плиты ЦО. напечатано
Разъем для печатной платы, номинальное сечение: 2,5 мм², цвет: зеленый, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, контактная поверхность: Олово, тип контакта: Вилка, количество потенциалов: 10, количество рядов: 1, количество полюсов: 10, количество соединений: 10, семейство изделий: FKICS 2.5/.. -STD-RN, шаг: 5,08 мм, тип подключения: Пружинное соединение push-in, направление подключения проводника/печатной платы: 0°, зажимной крючок: - без зажимного крючка, система штекерных модулей: COMBICON MSTB 2.5, запирание: Защелкивающийся замок, тип крепления: Выступ гнезда, тип упаковки: коробчатый
Разъем для печатной платы, номинальное сечение: 2,5 мм2, цвет: зеленый, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, контактная поверхность: Sn, тип контактного соединения: Pin, количество потенциалов: 10, количество рядов: 1, количество контактов: 10, количество соединений: 10, ассортимент продукта: FKICS 2,5/.. -STD-RN, шаг: 5,08 мм, способ подключения: пружинное соединение push-in, направление подключения проводника/печатной платы: 0 °, стопорный зажим: - без стопорного зажима, вставная система: COMBICON MSTB 2,5, запирание: защелкивающееся защелкивание, монтаж: Защелкивающийся носик, тип упаковки: упакован в картон
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲| Тип продукта | Разъем для печатной платы |
| Семейство продуктов | FKICS 2,5/.. -СТД-РН |
| Продуктовая линейка | Разъемы COMBICON M |
| тип | Обратный |
| Количество позиций | 10 |
| Смола | 5.08 мм |
| Количество подключений | 10 |
| Количество строк | 1 |
| Количество потенциалов | 10 |
| Монтажный фланец | Помолвочный нос |
| Статус управления данными | |
| Доработка статьи | 00 |
| Номинальный ток Iн | 12 А |
| Номинальное напряжение Uн | 320 В |
| Контактное сопротивление | 1,4 мОм |
| Номинальное напряжение (III/3) | 320 В |
| Номинальное напряжение перенапряжения (III/3) | 4 кВ |
| Номинальное напряжение (III/2) | 320 В |
| Номинальное напряжение перенапряжения (III/2) | 4 кВ |
| Номинальное напряжение (II/2) | 630 В |
| Номинальное напряжение перенапряжения (II/2) | 4 кВ |
| Технология подключения | |
| тип | Обратный |
| Система разъемов | КОМБИКОН МСТБ 2,5 |
| Номинальное сечение | 2,5 мм² |
| Тип контактного соединения | Булавка |
| Блокировать | |
| Тип блокировки | Защелкивающаяся фиксация |
| Монтажный фланец | Помолвочный нос |
| Подключение проводников | |
| Способ подключения | Пружинное соединение push-in |
| Направление соединения проводника/печатной платы | 0 ° |
| Сечение проводника жесткое | 0,2 мм² ... 2,5 мм² |
| Гибкое сечение провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Сечение проводника гибкое, с наконечником без пластиковой гильзы | 0,25 мм² ... 2,5 мм² |
| Сечение проводника, гибкое, с наконечником, с пластиковой гильзой | 0,25 мм² ... 2,5 мм² |
| 2 провода одинакового сечения, гибкие, с наконечником TWIN с пластиковой гильзой | 0,5 мм² ... 1,5 мм² |
| Длина зачистки | 10 мм |
| Технические характеристики наконечников без изолирующего кольца | |
| Рекомендуемый инструмент для обжима | 1212034 КРИМПФОКС 6 |
| Технические характеристики наконечников с изолирующим кольцом | |
| Рекомендуемый инструмент для обжима | 1212034 КРИМПФОКС 6 |
| Данные о материалах - контакты | |
| заметка | Соответствует требованиям WEEE/RoHS, не содержит усов в соответствии с IEC 60068-2-82/JEDEC JESD 201 |
| Контактный материал | Медный сплав |
| Характеристики поверхности | горячее лужение |
| Конечная точка металлической поверхности (верхний слой) | Олово (5 - 7 мкм Sn) |
| Площадь контакта металлической поверхности (верхний слой) | Олово (5 - 7 мкм Sn) |
| Данные о материале - корпус | |
| Цвет (корпус) | зеленый (6021) |
| Изоляционный материал | ПАПА |
| Группа изоляционных материалов | я |
| CTI в соответствии с IEC 60112 | 600 |
| Класс горючести согласно UL 94 | V0 |
| Индекс воспламеняемости калильной проволоки GWFI в соответствии с EN 60695-2-12 | 850 |
| Температура зажигания провода накаливания GWIT в соответствии с EN 60695-2-13 | 775 |
| Температура для испытания шаром под давлением в соответствии с EN 60695-10-2 | 125 КК |
| Размерный рисунок |  |
| Смола | 5.08 мм |
| Ширина [w] | 64,02 мм |
| Высота [ч] | 15 мм |
| Длина [л] | 26,4 мм |
| Примечания по эксплуатации | В соответствии с IEC 61984, разъемы COMBICON не имеют коммутационной мощности (COC). Во время использования по назначению их нельзя подключать к сети или отключать при подаче напряжения или под нагрузкой. |
| Подключение проводников | |
| Спецификация | МЭК 60999-1:1999-11 |
| Результат | Тест пройден |
| Проверка на повреждение и ослабление проводника | |
| Спецификация | МЭК 60999-1:1999-11 |
| Результат | Тест пройден |
| Повторное подключение и отключение | |
| Спецификация | МЭК 60999-1:1999-11 |
| Результат | Тест пройден |
| Испытание на выдергивание | |
| Спецификация | МЭК 60999-1:1999-11 |
| Сечение проводника/тип проводника/заданное значение тягового усилия/фактическое значение | 0,2 мм² / сплошной / > 10 Н |
| 0,2 мм² / гибкий / > 10 Н | |
| 2,5 мм² / сплошной / > 50 Н | |
| 2,5 мм² / гибкий / > 50 Н | |
| Усилия ввода и извлечения | |
| Спецификация | МЭК 60512-13-2:2006-02 |
| Результат | Тест пройден |
| Нет. циклов | 25 |
| Сила вставки на положение прибл. | 8 Н |
| Сила отрыва на поз. | 6 Н |
| Стойкость надписей | |
| Спецификация | МЭК 60068-2-70:1995-12 |
| Результат | Тест пройден |
| Поляризация и кодирование | |
| Спецификация | МЭК 60512-13-5:2006-02 |
| Результат | Тест пройден |
| Визуальный осмотр | |
| Спецификация | МЭК 60512-1-1:2002-02 |
| Результат | Тест пройден |
| Проверка размеров | |
| Спецификация | МЭК 60512-1-2:2002-02 |
| Результат | Тест пройден |
| Испытание на вибрацию | |
| Спецификация | МЭК 60068-2-6:2007-12 |
| частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин |
| Амплитуда | 0,35 мм (10 Гц ... 60,1 Гц) |
| Ускорение | 5g (60,1 Гц ... 150 Гц) |
| Продолжительность испытания на ось | 2,5 ч |
| Направления испытаний | Оси X, Y и Z |
| Испытание на прочность | |
| Спецификация | МЭК 60512-9-1:2010-03 |
| Выдерживаемое импульсное напряжение на уровне моря | 4,8 кВ |
| Контактное сопротивление R1 | 1,4 мОм |
| Контактное сопротивление R2 | 1,5 мОм |
| Циклы ввода/вывода | 25 |
| Сопротивление изоляции, соседние позиции | > 5 МОм |
| Климатические испытания | |
| Спецификация | ИСО 6988:1985-02 |
| Коррозионное напряжение | 0.2 дм3ТАК2на 300 дм3/40 °C/1 цикл |
| Термическое напряжение | 100 °C/168 ч |
| Выдерживаемое напряжение рабочей частоты | 2,21 кВ |
| Потрясений | |
| Спецификация | МЭК 60068-2-27:2008-02 |
| Форма импульса | Полусинус |
| Ускорение | 30г |
| Продолжительность удара | 18 мс |
| Направления испытаний | Оси X, Y и Z (поз. и отрицание) |
| Окружающие условия | |
| Температура окружающей среды (эксплуатация) | -40 °С ... 100 °C (в зависимости от кривой снижения номинальных характеристик) |
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 70 °С |
| Относительная влажность воздуха (при хранении/транспортировке) | 30 % ... 70 % |
| Температура окружающей среды (в сборе) | -5 °С ... 100 °С |
| Тепловое испытание Тестовая группа C | |
| Спецификация | МЭК 60512-5-1:2002-02 |
| Протестированное количество позиций | 16 |
| Сопротивление изоляции | |
| Спецификация | МЭК 60512-3-1:2002-02 |
| Сопротивление изоляции, соседние позиции | > 5 МОм |
| Температурные циклы | |
| Спецификация | МЭК 60999-1:1999-11 |
| Результат | Тест пройден |
| Воздушные зазоры и пути утечки | |
| Спецификация | МЭК 60664-1:2007-04 |
| Группа изоляционных материалов | я |
| Сравнительный индекс отслеживания (IEC 60112) | CTI 600 |
| Номинальное напряжение изоляции (III/3) | 320 В |
| Номинальное напряжение перенапряжения (III/3) | 4 кВ |
| минимальное значение зазора - неоднородное поле (III/3) | 3 мм |
| минимальный путь утечки (III/3) | 4 мм |
| Номинальное напряжение изоляции (III/2) | 320 В |
| Номинальное напряжение перенапряжения (III/2) | 4 кВ |
| минимальное значение зазора - неоднородное поле (III/2) | 3 мм |
| минимальный путь утечки (III/2) | 2 мм |
| Номинальное напряжение изоляции (II/2) | 630 В |
| Номинальное напряжение перенапряжения (II/2) | 4 кВ |
| минимальное значение зазора - неоднородное поле (II/2) | 3 мм |
| минимальный путь утечки (II/2) | 3,2 мм |
| Тип упаковки | упаковано в картон |
| Характеристика | Значение |
|---|---|
| Type of connection (EF000064) | Other |
| Contact type (EF001587) | Other |
| Number of poles (EF001391) | 10 |
| Number of plug-in contact rows (EF006935) | 1 |
| Modular spacing contacts (EF007326) | 5.08 mm |
| Modular spacing connections (EF006827) | 5.08 mm |
| Angle contact/conductor connection (EF007546) | Other |
| Rated current In (EF008250) | 12 A |
| Rated voltage (EF000228) | 320 V |
| Rated surge voltage (EF002993) | 4 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 2 |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.2 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve (EF007339) | 0.25 mm² |
| Connectable conductor cross section solid-core (EF007337) | 0.2 mm² |
| Type of electric connection (EF003961) | Spring clamp connection |
| Connectable cable type (EF006816) | Tubular cable |
| Material of contact surface (EF004020) | Tin |
| Material contact (EF007544) | Copper |
| Material insulation body (EF007543) | Polyamide (PA) |
| Housing material (EF001596) | Other |
| Housing colour (EF000136) | Green |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| Operating temperature (EF002393) | -40 °C |
