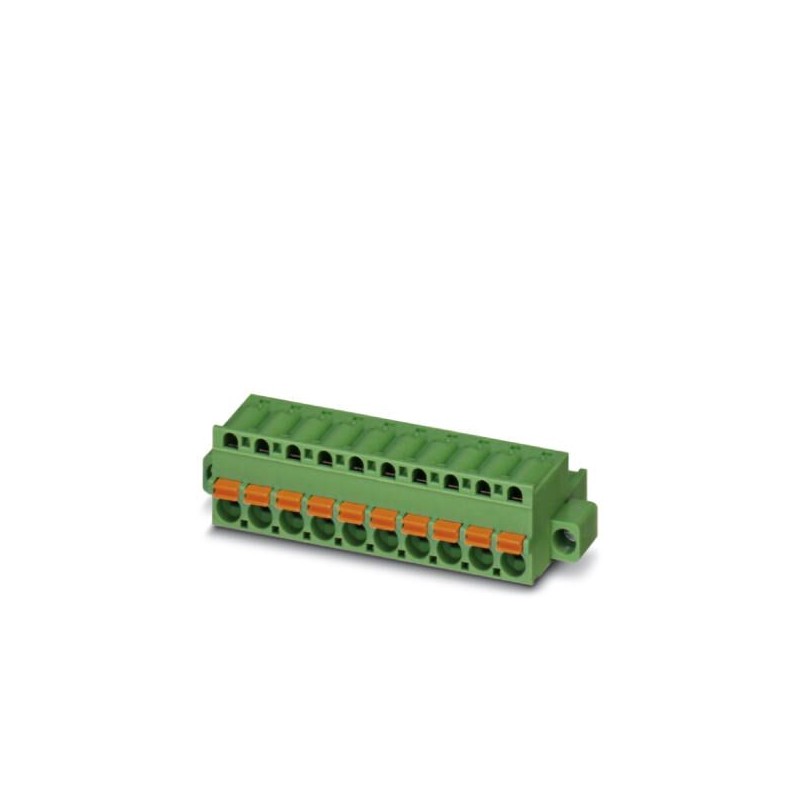

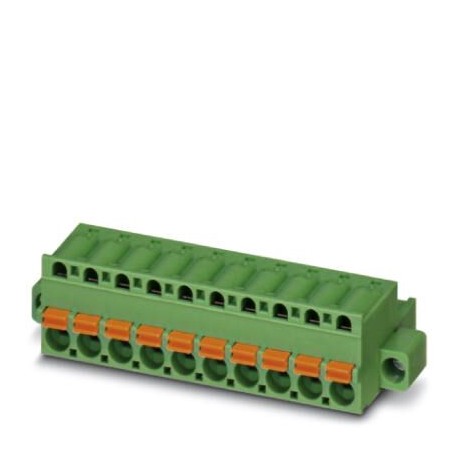

FKC 2,5/16-STF-5,08 GY 1716010 PHOENIX CONTACT Разъем печатной платы Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

FKC 2,5/16-STF-5,08 GY 1716010 PHOENIX CONTACT Разъем печатной платы

FKC 2,5/16-STF-5,08 GY

1716010

PHOENIX_CONTACT

50

Разъем печатной платы

Разъемы для печатной платы, номинальный ток: 12 A, расчетное напряжение (III/2): 320 В, номинальное сечение: 2,5 мм², полюсов: 16, размер шага: 5,08 мм, тип подключения: Пружинные зажимы Push-in, цвет: серый, поверхность контакта: олово

Подробнее


Разъемы штекерные промышленные > Кабельный разъем для печатных плат

Разъемы PCB

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
