DFMC 1,5/ 3-ST-3,5BKLCBUBDPQSO 1715179 PHOENIX CONTACT Разъемы для печатной платы

DFMC 1,5/ 3-ST-3,5BKLCBUBDPQSO

1715179

PHOENIX_CONTACT

50

Продукт по требованию, без возврата.

Разъемы для печатной платы

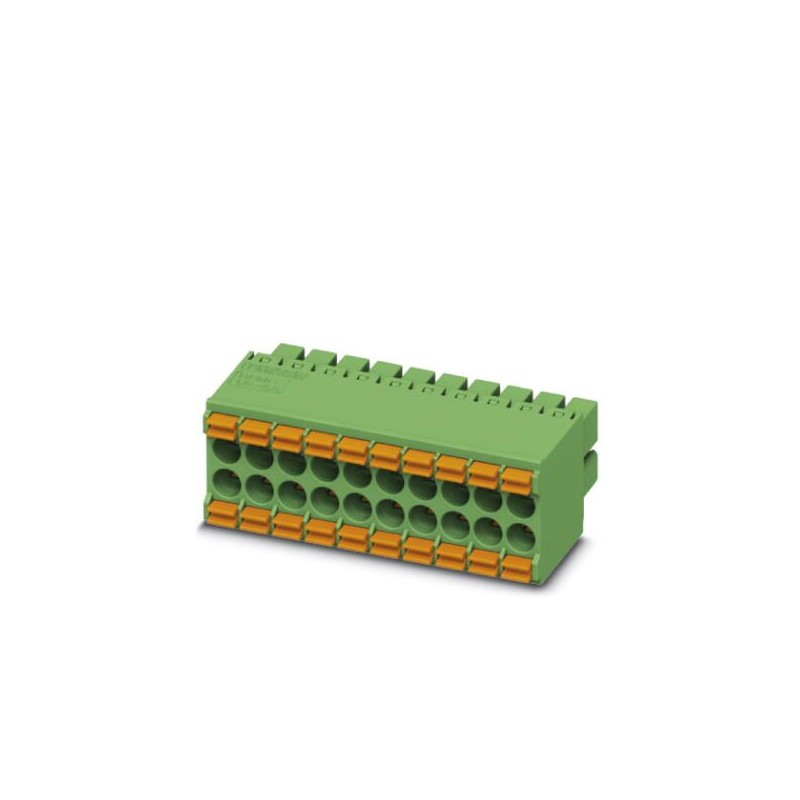

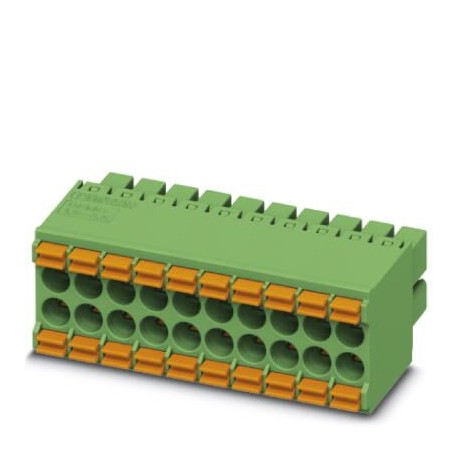

Разъем для печатной платы, номинальное сечение: 1,5 мм², цвет: черный, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, контактная поверхность: Олово, тип контакта: Гнездо, количество потенциалов: 6, количество рядов: 2, количество полюсов: 3, количество соединений: 6, семейство изделий: DFMC 1,5/.. -ST, шаг: 3,5 мм, тип подключения: пружинное зажим push-in, направление подключения драйвера/печатной платы: 0°, система подключения: COMBICON DFMC 1.5, замок: без, тип крепления: без, тип упаковки: коробочный

Разъемы для печатной платы, номинальный ток: 8 A, расчетное напряжение (III/2): 160 В, номинальное сечение: 1,5 мм², полюсов: 3, размер шага: 3,5 мм, тип подключения: Пружинные зажимы Push-in, цвет: черный, поверхность контакта: олово

Подробнее


Разъемы штекерные промышленные > Кабельный разъем для печатных плат

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $288.46
Цена за единицу: $5.77
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Коммерческие данные

Код заказа1715179
Упаковочная единица1
GTIN4055626437453

Чертежи

Диаграмма

Диаграмма
тип: DFMC 1,5/...-ST-3,5 с DMC 1,5/...-G1-3,5 P20 THR

Диаграмма

Диаграмма
Тип: DFMC 1,5/..-ST-3,5 с DMCV 1,5/..-G1-3,5 P20 THR

Диаграмма

Диаграмма
Тип: DFMC 1,5/...-ST-3,5 с DMC 1,5/...-G1-3,5 P35

Диаграмма

Диаграмма
Тип: DFMC 1,5/...-ST-3,5 с DMCV 1,5/...-G1-3,5 P35

Вернуться вверх

Характеристики товаров

Условное обозначениеРазъемы для печатной платы
Штекерная системаMINI COMBICON - DFMC 1,5
Тип контактовГнездовая часть
Серия изделийDFMC 1,5/..-ST
Размер шага3,5 мм
Полюсов3
Тип подключенияПружинные зажимы Push-in
Количество ярусов2
Количество точек подключения6
Количество потенциалов6
Вернуться вверх

Электрические параметры

Номинальный ток8 A
Номинальное напряжение160 В
Расчетное напряжение160 В
Расчетное напряжение (III/2)160 В
Расчетное напряжение (II/2)320 В
Расчетное импульсное напряжение (III/3)2,5 кВ
Расчетное импульсное напряжение (III/2)2,5 кВ
Расчетное импульсное напряжение (II/2)2,5 кВ
Вернуться вверх

Соединительная способность

Тип подключенияПружинные зажимы Push-in
вставнойда
Сечение жесткого провода0,2 мм² ... 1,5 мм²
Сечение гибкого провода0,2 мм² ... 1,5 мм²
Сечение провода AWG / kcmil24 ... 16
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки0,25 мм² ... 1,5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом0,14 мм² ... 0,75 мм²
Длина оголяемой части10 мм
Вернуться вверх

Данные о кабельных наконечниках

Рекомендуемые обжимные клещи1212034 CRIMPFOX 6
Кабельные наконечники без изоляционных втулок, согласно DIN 46228‑1Сечение: 0,25 мм²; Длина: 7 мм
Сечение: 0,34 мм²; Длина: 7 мм
Сечение: 0,5 мм²; Длина: 8 мм ... 10 мм
Сечение: 0,75 мм²; Длина: 8 мм ... 10 мм
Сечение: 1 мм²; Длина: 8 мм ... 10 мм
Сечение: 1,5 мм²; Длина: 10 мм
Рекомендуемые обжимные клещи1212034 CRIMPFOX 6
Кабельные наконечники с изоляционными втулками, согласно DIN 46228‑4Сечение: 0,14 мм²; Длина: 8 мм
Сечение: 0,25 мм²; Длина: 8 мм ... 10 мм
Сечение: 0,34 мм²; Длина: 8 мм ... 10 мм
Сечение: 0,5 мм²; Длина: 8 мм ... 10 мм
Сечение: 0,75 мм²; Длина: 10 мм
Вернуться вверх

Данные о материале - контакт

УказаниеСоответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контактСплав меди
Качество поверхностигорячее лужение
Металлическая поверхность точки подключения (внешнее покрытие)Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны контакта (покрытие)Олово (4 - 8 мкм Sn)
Вернуться вверх

Данные о материале - корпус

Цвет корпусачерный (9005)
Изоляционный материалPA
Группа изоляционного материалаI
CTI согласно МЭК 60112600
Класс воспламеняемости согласно UL 94V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2125 °C
Вернуться вверх

Указание материала - Элемент управления

Изоляционный материалPBT
CTI согласно МЭК 60112600
Класс воспламеняемости согласно UL 94V0
Вернуться вверх

Указание размеров изделия

Чертеж
Длина [ l ]23,35 мм
Ширина [ w ]11,3 мм
Высота [ h ]13,25 мм
Размер шага3,5 мм
Размер a7 мм
Вернуться вверх

Данные по упаковке

Форма упаковкив картонной коробке
Количество в одной упаковке50
Наименование, количество в одной упаковкеШт.
Вернуться вверх

Окружающие условия

Температура окружающей среды (хранение/транспорт)-40 °C ... 70 °C
Температура окружающей среды (при монтаже)-5 °C ... 100 °C
Температура окружающей среды (при эксплуатации)-40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)
Вернуться вверх

Подключение и метод кабельной разводки

Проверка подсоединения проводникаЗаизолированный конец самого большого проводника вводится в отверстие клеммы полностью и без приложения большого усилия.
Результат проверкиИспытание проведено
Испытание - Множественное под- и отключениеDIN EN 60999-1 (VDE 0609-1):2000-12
Испытание проведено
Испытание на повреждение и расшатывание проводникаDIN EN 60999-1 (VDE 0609-1):2000-12
Испытание проведено
Вернуться вверх

Испытание на растяжение

Испытание на растяжениеDIN EN 60999-1 (VDE 0609-1):2000-12
Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие0,2 мм² / жесткий / > 10 Н
0,2 мм² / гибкий / > 10 Н
1,5 мм² / жесткий / > 40 Н
1,5 мм² / гибкий / > 40 Н
Вернуться вверх

Механические испытания в соответствии со стандартом

Визуальный контрольИспытание проведено DIN EN 60512-1-1:2003-01
Контроль размеровИспытание проведено DIN EN 60512-1-2:2003-01
Стойкость надписейИспытание проведено DIN EN 60068-2-70:1996-07
РезультатИспытание проведено
Спецификации по испытаниюDIN EN 60512-13-2:2006-11
Количество циклов25
Усилие установки на 1 полюс, прибл.3 Н
Усилие съема на 1 полюс, прибл.2 Н
Поляризация и кодированиеИспытание проведено DIN EN 60512-13-5:2006-11
РезультатИспытание проведено
Спецификации по испытаниюDIN EN 60512-15-1:2009-03
Сила на полюс30 Н
Вернуться вверх

Воздушные пути и пути утечки

Воздушный путь и путь утечкиDIN EN 60664-1 (VDE 0110-1):2008-01
Спецификации по испытаниюDIN EN 60664-1 (VDE 0110-1):2008-01
Минимальный воздушный путь - неоднородное поле (III/3)1,5 мм
Минимальный воздушный путь - неоднородное поле (III/2)1,5 мм
Минимальный воздушный путь - неоднородное поле (II/2)1,5 мм
Минимальный путь утечки (III/3)2 мм
Минимальный путь утечки (III/2)0,8 мм
Минимальный путь утечки (II/2)1,6 мм
Вернуться вверх

Электрические испытания - Функции

Спецификации по испытаниюDIN EN 60999-1 (VDE 0609-1):2000-12
Вернуться вверх

Температурные циклы

Спецификации по испытаниюDIN EN 60999-1 (VDE 0609-1):2000-12
Испытательный ток (минимальное сечение)4 A DC
Испытательный ток (максимальное сечение)8 A DC
Температурные циклы192
Вернуться вверх

Механические испытания (A)

Усилие установки на 1 полюс, прибл.3 Н
Усилие съема на 1 полюс, прибл.2 Н
Фиксированное расположение в процессе вставления >20 NИспытание проведено
Крепление контакта требования >20 NИспытание проведено
Вернуться вверх

Испытания на долговечность (B)

Спецификации по испытаниюDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Проходное сопротивление R12 мΩ
Циклы установки25
Проходное сопротивление R22,3 мΩ
Импульсное напряжение на уровне моря2,95 кВ
Испытательное переменное напряжение1,39 кВ
Сопротивлением изоляции между соседними полюсами> 12 TΩ
Вернуться вверх

Климатическое испытания (D)

Спецификации по испытаниюDIN EN ISO 6988:1997-03
Нагрузка при охлаждении-40 °C/2 ч
Тепловая нагрузка100 °C/168 ч
Коррозионное воздействие0,2 дм3SO2на 300 дм3/40 °C/1 цикл
Импульсное напряжение на уровне моря2,95 кВ
Испытательное переменное напряжение1,39 кВ
Вернуться вверх

Испытания на долговечность и воздействие окружающей среды (E)

Спецификации по испытаниюDIN EN 61984 (VDE 0627):2009-11
Результат, степень защиты IP-кодЗащита от прикосновений «пробным пальцем» IP20
Вернуться вверх

Environmental Product Compliance

China RoHSПериод времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
Вернуться вверх

Классификация

eCl@ss

eCl@ss 4.027260700
eCl@ss 4.127260700
eCl@ss 5.027260700
eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440309
eCl@ss 8.027440309
eCl@ss 9.027440309
Вернуться вверх

ETIM

ETIM 5.0EC002638
ETIM 6.0EC002638
ETIM 7.0EC002638
Вернуться вверх

ETIM for 1715179 Connectors (EC002638)
Характеристика Значение
Type of connection (EF000064) Other
Contact type (EF001587) Bus
Number of poles (EF001391) 6
Number of plug-in contact rows (EF006935) 2
Modular spacing contacts (EF007326) 3.5 mm
Modular spacing connections (EF006827) 3.5 mm
Angle contact/conductor connection (EF007546) Other
Rated current In (EF008250) 8 A
Rated voltage (EF000228) 160 V
Rated surge voltage (EF002993) 2.5 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.2 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.14 mm²
Connectable conductor cross section solid-core (EF007337) 0.2 mm²
Type of electric connection (EF003961) Spring clamp connection
Connectable cable type (EF006816) Tubular cable
Material of contact surface (EF004020) Tin
Material contact (EF007544) Copper
Material insulation body (EF007543) Polyamide (PA)
Housing material (EF001596) Other
Housing colour (EF000136) Black
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX CONNECTORS RU .pdf 15 Mbytes
