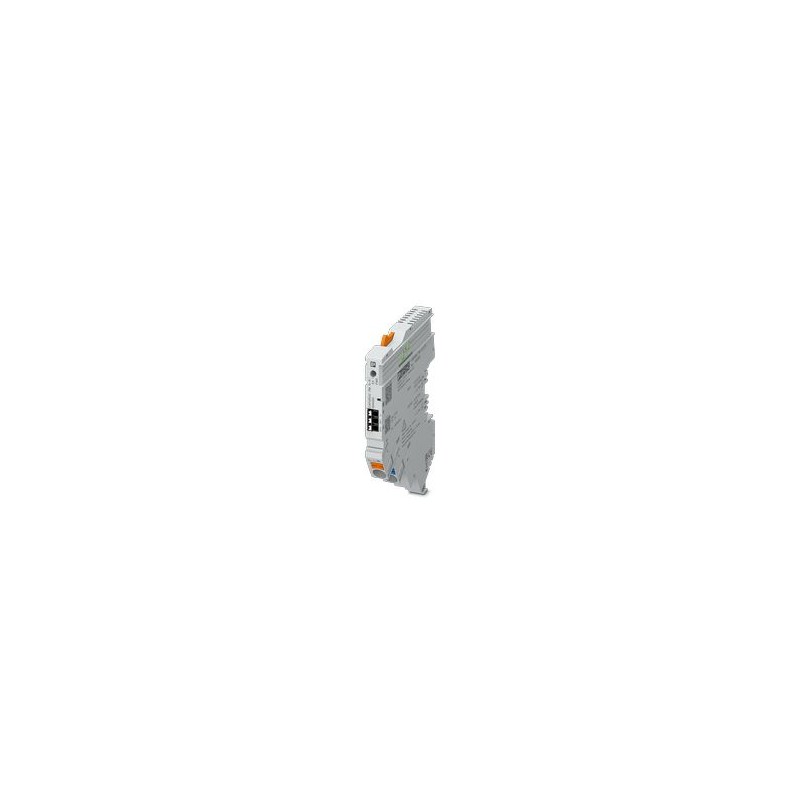

CAPAROC PM S-R EX 1344363 PHOENIX CONTACT Силовой модуль с выходом состояния и входом сброса для питания ком.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

CAPAROC PM S-R EX 1344363 PHOENIX CONTACT Силовой модуль с выходом состояния и входом сброса для питания ком..

CAPAROC PM S-R EX

1344363

PHOENIX_CONTACT

Силовой модуль с выходом состояния и входом сброса для питания коммутационной системы для защиты оборудования CAPAROC с напряжением 12 или 24 В постоянного тока. Допуск EX e для зоны 2. Для установки на DIN-рейки с использованием шин CAPAROC.

Силовой модуль

Силовой модуль с выходом состояния и входом сброса для питания системы автоматических выключателей CAPAROC напряжением 12 В постоянного тока или 24 В постоянного тока. Допуск EX e для зоны 2. Для монтажа на DIN-рейку с помощью токовых шин CAPAROC.

Подробнее


Автоматические выключатели и предохранители > Device circuit breaker

Защита от перенапряжений

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $91.56
Цена за единицу: $91.56
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Технические данные
примечания
Общее
заметкаВыпуск LABS – в соответствии со спецификацией испытаний VW PV 3.10.7:2005-0
При подключении проводника следите за тем, чтобы модули CAPAROC не разъезжались из-за растягивающего усилия. Между модулями не должно быть зазоров.
Соблюдайте указанные условия для использования в потенциально взрывоопасных зонах. Установите устройство в подходящий утвержденный корпус со степенью защиты не менее IP54, соответствующий требованиям IEC/EN 60079-0. Также соблюдайте требования IEC/EN 60079-14.
Свойства продукта
типПодключаемый модуль
Тип продуктаУстройства автоматических выключателей
Семейство продуктовКАПАРОК
Количество слотов2
Характеристики изоляции
Класс защитыIII
Степень загрязнения2
Электрические свойства
Общее
Рабочее напряжение10 В постоянного тока ... 30 В постоянного тока
номинальное напряжение12 В постоянного тока
24 В DC
Номинальный ток Iн45 A DC (общий входной ток)
Оценка напряжения всплеска0,5 кВ
Метод отключенияE (электронный)
Диэлектрическая прочность35 В постоянного тока (цепь нагрузки)
эффективность> 99 %
Ток замкнутого контура I0тип. 9 мА (без нагрузки при 24 В)
Рассеивание мощноститип. 0,22 Вт (без нагрузки при 24 В)
< 1,5 Вт (в номинальном режиме работы при 24 В и 45 А)
Снижение номинальных характеристик при температуре45 А (общий ток при 40°C)
30 А (общий ток при 65 °C)
Среднее время безотказной работы (IEC 61709, SN 29500)18886912,65 ч (при 25 °C при нагрузке 21 %)
5907048,64 ч (при 40°C при нагрузке 34,25%)
933563,97 ч (при 40°C при 100% нагрузке)
Падение напряжения0,03 В (при 45 А)
Сброс
Диапазон входного напряжения7 В постоянного тока ... 30 В DC (сброс с задним фронтом)
Потребляемый токтип. 0,5 мА (при 24 В постоянного тока)
Длительность импульса≥ 50 мс
Длина зачистки8 мм
Сечение проводника жесткое0,2 мм² ... 1,5 мм²
Сечение проводника AWG24 ... 16
Сечение проводника, гибкое, с наконечником, с пластиковой гильзой0,2 мм² ... 0,75 мм²
Сечение проводника гибкое, с наконечником без пластиковой гильзы0,2 мм² ... 1,5 мм²
Вывод состояния
выходное напряжениемакс. 30 В постоянного тока (входное напряжение ±5% в случае отсутствия ошибок)
0 В постоянного тока (ошибка)
Выходной токмакс. 20 мА
Длина зачистки8 мм
Сечение проводника жесткое0,2 мм² ... 1,5 мм²
Сечение проводника AWG24 ... 16
Сечение проводника, гибкое, с наконечником, с пластиковой гильзой0,2 мм² ... 0,75 мм²
Сечение проводника гибкое, с наконечником без пластиковой гильзы0,2 мм² ... 1,5 мм²
Вывод состояния
выходное напряжениемакс. 30 В постоянного тока (входное напряжение ±5% при I >80% по крайней мере по одному каналу)
Выходной токмакс. 20 мА
Длина зачистки8 мм
Сечение проводника жесткое0,2 мм² ... 1,5 мм²
Сечение проводника AWG24 ... 16
Сечение проводника, гибкое, с наконечником, с пластиковой гильзой0,2 мм² ... 0,75 мм²
Сечение проводника гибкое, с наконечником без пластиковой гильзы0,2 мм² ... 1,5 мм²
Данные подключения
Поперечное сечение AWG(переведено в соответствии с МЭК)
Главный контур IN+
Способ подключенияЗажим push-in
Длина зачистки18 мм
Сечение проводника жесткое0,5 мм² ... 16 мм²
Сечение проводника AWG20 ... 8
Сечение проводника, гибкое, с наконечником, с пластиковой гильзой0,5 мм² ... 16 мм²
Сечение проводника гибкое, с наконечником без пластиковой гильзы0,5 мм² ... 16 мм²
Главный контур IN-
Способ подключенияЗажим push-in
Длина зачистки18 мм
Сечение проводника жесткое0,5 мм² ... 16 мм²
Сечение проводника AWG20 ... 8
Сечение проводника, гибкое, с наконечником, с пластиковой гильзой0,5 мм² ... 16 мм²
Сечение проводника гибкое, с наконечником без пластиковой гильзы0,5 мм² ... 16 мм²
Сигнализация
Мощность (PWR) Светодиод зеленыйгорит (без ошибок канала)
lit (Напряжение питания в номинальном диапазоне)
мигает (3 x при отключении блокировки программирования)
Светодиод питания (PWR) красныйгорит (Напряжение питания выходит за пределы номинального диапазона)
Размеры
Размерный рисунокzytudyzccq.jpg
Ширина12,4 мм
высота132,4 мм
глубина111,3 мм (вкл. DIN-рейку 7,5 мм)
Технические характеристики материалов
материалПА 6
ПА 6
ПА 6
ПК
Класс горючести согласно UL 94В-0
Условия окружающей среды и реальной жизни
Окружающие условия
Степень защитыIP20
Температура окружающей среды (эксплуатация)-30 °С ... 65 °С
Температура окружающей среды (хранение/транспортировка)-40 °С ... 70 °С
высота≤ 4000 м (над уровнем моря)
Тест на влажность96 ч, относительная влажность 95 %, 40 °C
Удар (эксплуатация)30g (период 11 мс, полусинусоидальный ударный импульс, согласно IEC 60068-2-27)
25g (длительность 6 мс, полусинусоидальный ударный импульс в соответствии с IEC 60068-2-27, непрерывный удар)
Вибрация (работа)5 г (10 ... 150 Гц / 10 циклов / ось / X, Y, Z)
Утверждения
Допуск UL
ИдентификацияВнесен в список UL/C-UL UL 508
UL 121201 Класс I, Раздел 2, Группы A, B, C, D, T4A
АТЕКС
ИдентификацияTÜV 22 ATEX 8874 X
II 3G Ex ec IIC T4 Gc
IECEx
ИдентификацияIECEx TUR 22.0049X
II 3G Ex ec IIC T4 Gc
UKCA Ex (UKEX)
ИдентификацияTÜV 22 UKEX 7109 X
II 3G Ex ec IIC T4 Gc
Стандарты и регламенты
Стандарты/спецификацииEN 61000-6-2
заметкаЭМС – Невосприимчивость для промышленных помещений
Стандарты/спецификацииEN 61000-6-3
заметкаEMC – Эмиссия для жилых, коммерческих и коммерческих объектов, а также для малых предприятий
Стандарты/спецификацииEN 60068-2-78
заметкаВлияние окружающей среды – влага и тепло, постоянные
Стандарты/спецификацииEN 50178
заметкаОснащение энергетических установок электронным оборудованием
Стандарты/спецификацииEN 60068-2-27
заметкаВлияние окружающей среды – Амортизаторы
Стандарты/спецификацииМЭК 60079-7
заметкаВзрывоопасные среды – Часть 7: Защита оборудования с помощью повышенной безопасности «e»
Стандарты/спецификацииМЭК 60079-0
заметкаВзрывоопасные среды – Часть 0: Оборудование – Общие требования
установка
Тип монтажаподключается к CAPAROC CR... Текущий рельс
