> PHOENIX_CONTACT>Разъемы PCB>BCP-350-14 GN BDWH:+-- 1533763 PHOENIX CONTACT Разъем для печатной платы, номинальное сечение: 1,5 мм², цвет..
Предыдущий товар Следующий продукт

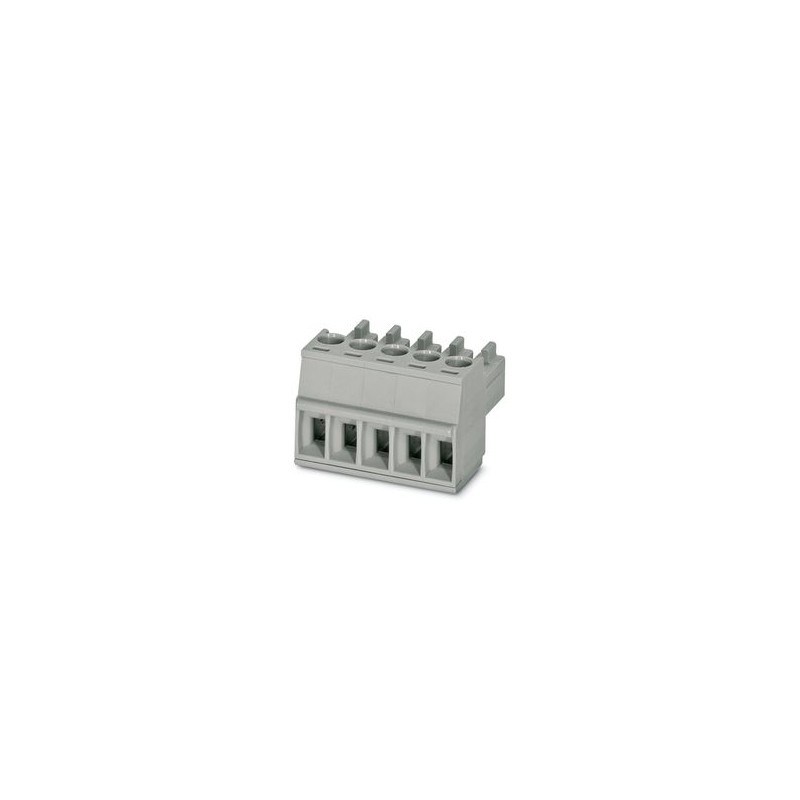

BCP-350-14 GN BDWH:+-- 1533763 PHOENIX CONTACT Разъем для печатной платы, номинальное сечение: 1,5 мм², цвет.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

BCP-350-14 GN BDWH:+-- 1533763 PHOENIX CONTACT Разъем для печатной платы, номинальное сечение: 1,5 мм², цвет..

BCP-350-14 GN BDWH:+--

1533763

PHOENIX_CONTACT

1000

Продукт по требованию, без возврата.

Разъем для печатной платы, номинальное сечение: 1,5 мм², цвет: беловато-зеленый, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, контактная поверхность: Sn, тип контактного соединения: Гнездовый, количество рядов: 1, количество полюсов: 14, артикул семейства: BCP, шаг: 3,5 мм, тип соединения: Винтовое соединение с тяговой капсулой, форма зажима винта: L Продольный паз, Направление подключения проводника/печатной платы: 0°, Система штекера: BASICLINE 1.5, Замок: без, Тип крепления: без, Тип упаковки: В коробке

Штекерный соединитель для печатной платы, номинальное сечение: 1,5 мм², цвет: грязно-зеленый, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, поверхностные контакты: Жесть, тип контакта: Розетка, количество рядов: 1, количество полюсов: 14, артикульное семейство: BCP, шаг: 3,5 мм, тип подключения: Винтовое соединение с натяжной капсулой, форма винтового зажима: L-образный продольный паз, проводник/плата Направление соединения: 0°, Вставная система: BASICLINE 1.5, Запирание: бесплатное, Тип крепления: Свободное, Тип упаковки: Коробочная упаковка

Штекерный соединитель для печатной платы, номинальное сечение: 1,5 мм2, цвет: кремово-зеленый, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, поверхностные контакты: Жесть, тип контактного соединения: Розетка, количество рядов: 1, количество полюсов: 14, артикульное семейство: BCP, шаг: 3,5 мм, тип соединения: Винтовое соединение с натяжной капсулой, Способ зажима винта: L Продольная канавка, направление соединения драйвера/печатной платы: 0°, вставная система: BASICLINE 1.5, запирание: нет, тип крепления: нет, тип упаковки: коробочная

Подробнее


Разъемы штекерные промышленные > Кабельный разъем для печатных плат

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $11,731.26
Цена за единицу: $11.73
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Технические данные
Свойства элемента
Продуктовая линейкаРазъемы COMBICON S
Тип продуктаРазъем печатной платы
Семейство продуктовБКП
Количество полюсов14
Шаг3,5 мм
Количество строк1
Электрические свойства
Номинальный ток Iн8 A
Номинальное напряжение Uн160 В
Степень загрязнения3
Контактное сопротивление2 мОм
Калибровочное напряжение (III/3)160 В
Расчет переходного напряжения (III/3)2,5 кВ
Расчетное напряжение (III/2)160 В
Определение переходного напряжения (III/2)2,5 кВ
Номинальное напряжение (II/2)320 В
Расчет переходного напряжения (II/2)2,5 кВ
Данные подключения
Технология подключения
СтроительствоСтандарт
Система разъемовBASICLINE 1.5
Номинальная секция1,5 мм²
Тип контактного соединенияженский
Блокада
Система запираниябез
Зажимной фланецбез
Подключение проводников
Тип соединенияВинтовое соединение с тяговой капсулой
Драйвер направления соединения/печатная плата0 °
Жесткое сечение проводника0,2 мм² ... 1,5 мм²
Гибкое сечение проводника0,2 мм² ... 1,5 мм²
Секция провода AWG24 ... 16
Гибкая токопроводящая секция с колпачком носка, без пластиковой втулки0,25 мм² ... 1,5 мм²
Гибкая токопроводящая секция с подноском, с пластиковой гильзой0,25 мм² ... 0,5 мм²
2 жилы одинакового сечения, жесткие0,2 мм² ... 0,5 мм²
2 проводника одинакового сечения, гибкие0,2 мм² ... 0,75 мм²
2 жилы одинакового сечения, гибкие с наглушкой, без пластиковой втулки0,25 мм² ... 0,34 мм²
2 провода одинакового сечения, гибкие с колпачком TWIN с пластиковой гильзой0,5 мм² ... 0,5 мм²
Наружная резьба a x b / диаметр2,4 x 1,5 мм / 1,6 мм
Длина кожуры7 мм
Момент затяжки0,22 Нм ... 0,25 Нм
Данные о материалах
Данные о материалах - контакты
НаблюдениеСоответствует требованиям WEEE/RoHS, не содержит нитей накала в соответствии с IEC 60068-2-82/JEDEC JESD 201
Контактный материалМедный сплав
Характеристики поверхностиКовкое лужение чугуна
Металлическая поверхность концевой точки (верхний слой)Олово (4 - 8 мкм Sn)
Площадь контакта металлической поверхности (верхний слой)Олово (4 - 8 мкм Sn)
Данные о материале - корпус
Цвет (корпус)грязно-белый зеленый (6019)
Изоляционный материалПАПА
Группа изоляционных материаловя
CTI в соответствии с IEC 60112600
Класс воспламеняемости согласно UL 94V0
Число воспламеняемости нитей накаливания GWFI в соответствии с EN 60695-2-12850
Температура воспламенения нитей накаливания GWIT в соответствии с EN 60695-2-13775
Температура испытания шарика на твердость в соответствии с EN 60695-10-2125 КК
Размеры
Размерная схемаbkgvpdefhs.jpg
Шаг3,5 мм
Ширина [w]49,7 мм
Высота [ч]11,1 мм
Длина [л]16,1 мм
собрание
Форма привода: головка винтаПродольная канавка (L)
Форма привода: головка винтаПродольная канавка (L)
Механические испытания
Проверка проводников на наличие повреждений и ослабление
Спецификация испытанийDIN EN 60999-1 (VDE 0609-1):2000-12
РезультатУтвержденный тест
Испытание на растяжение
Спецификация испытанийDIN EN 60999-1 (VDE 0609-1):2000-12
Сечение проводника/Тип проводника/Номинальное значение растягивающего усилия/Фактическое значение0,2 мм² / жесткая / > 10 Н
0,2 мм² / гибкий / > 10 Н
1,5 мм² / жесткая / > 40 Н
1,5 мм² / гибкий / > 40 Н
Усилия при подключении и отключении
РезультатУтвержденный тест
Количество циклов25
Усилие подключения прибл.7 Н
Мощность при отключении от сети по полюсу прибл.4 Н
Проверка крутящего момента
Спецификация испытанийDIN EN 60999-1 (VDE 0609-1):2000-12
Сопротивление знаков
Спецификация испытанийDIN EN 60068-2-70:1996-07
РезультатУтвержденный тест
Поляризация и кодирование
Спецификация испытанийDIN IEC 60512-7:1994-05 (без путаницы)
РезультатУтвержденный тест
Проверка зрения
Спецификация испытанийDIN EN 60512-1-1:2003-01
РезультатУтвержденный тест
Измерение размеров
Спецификация испытанийDIN EN 60512-1-2:2003-01
РезультатУтвержденный тест
Окружающая среда и условия жизнедеятельности
Испытание на вибрацию
Спецификация испытанийDIN EN 60068-2-6:1996-05
частота10 - 150 - 10 Гц
Скорость развертки1 октава/мин
Амплитуда0,35 мм (10 Гц ... 60,1 Гц)
Скорость развертки5g (60,1 Гц ... 150 Гц)
Продолжительность испытания на ось2,5 ч
Испытание на прочность
Спецификация испытанийDIN IEC 60512-5:1994-05
Допустимое ударное напряжение на уровне моря2,95 кВ
Контактное сопротивление R12 мОм
Контактное сопротивление R22,5 мОм
Циклы вилки25
Эссе о климате
Спецификация испытанийDIN EN ISO 6988:1997-03
Коррозионная усталость0.2 дм3ПОД2в 300 дм3/40 °C/1 цикл
Термическое напряжение100 °C/168 ч
Допустимое напряжение переменного тока1,39 кВ
Условия окружающей среды
Температура окружающей среды (рабочая)-40 °С ... 100 °C (в зависимости от номинальной кривой)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 70 °С
Относительная влажность воздуха (при хранении/транспортировке)30 % ... 70 %
Температура окружающей среды (монтажная)-5 °С ... 100 °С
Электрические испытания
Термическое испытание | Тестовая группа C
Спецификация испытанийDIN EN 60512-5-1:2003-01
Количество испытанных полюсов20
Сопротивление изоляции
Спецификация испытанийDIN EN 60512-3-1:2003-01
Сопротивление изоляции смежных полюсов1012Ω
Линии утечки и расстояния воздушной изоляции |
Спецификация испытанийDIN EN 60664-1 (VDE 0110-1):2008-01
Группа изоляционных материаловя
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))CTI 600
Определение размера напряжения изоляции (III/3)160 В
Номинальное переходное напряжение (III/3)2,5 кВ
минимальное значение расстояния воздушной изоляции - неоднородное поле (III/3)1,5 мм
Минимальное значение линии утечки (III/3)2 мм
Калибровочное напряжение изоляции (III/2)160 В
Номинальное переходное напряжение (III/2)2,5 кВ
Минимальное значение расстояния воздушной изоляции - неоднородное поле (III/2)1,5 мм
Минимальное значение линии утечки (III/2)1,5 мм
Расчетное напряжение изоляции (II/2)320 В
Номинальное переходное напряжение (II/2)2,5 кВ
Минимальное значение расстояния воздушной изоляции - неоднородное поле (II/2)1,5 мм
Минимальное значение линии утечки (II/2)1,6 мм
Информация об упаковке
Тип упаковкиУпаковка в коробках

ETIM for 1533763 Connectors (EC002638)
Характеристика Значение
Type of connection (EF000064) Other
Contact type (EF001587) Bus
Number of plug-in contact rows (EF006935) 1
Modular spacing contacts (EF007326) 3.5 mm
Modular spacing connections (EF006827) 3.5 mm
Angle contact/conductor connection (EF007546) Other
Rated current In (EF008250) 8 A
Rated voltage (EF000228) 160 V
Rated surge voltage (EF002993) 2.5 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.2 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.25 mm²
Connectable conductor cross section solid-core (EF007337) 0.2 mm²
Type of electric connection (EF003961) Screw connection
Connectable cable type (EF006816) Tubular cable
Material of contact surface (EF004020) Tin
Material contact (EF007544) Copper
Material insulation body (EF007543) Polyamide (PA)
Housing material (EF001596) Other
Housing colour (EF000136) Other
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX CONNECTORS RU .pdf 15 Mbytes
