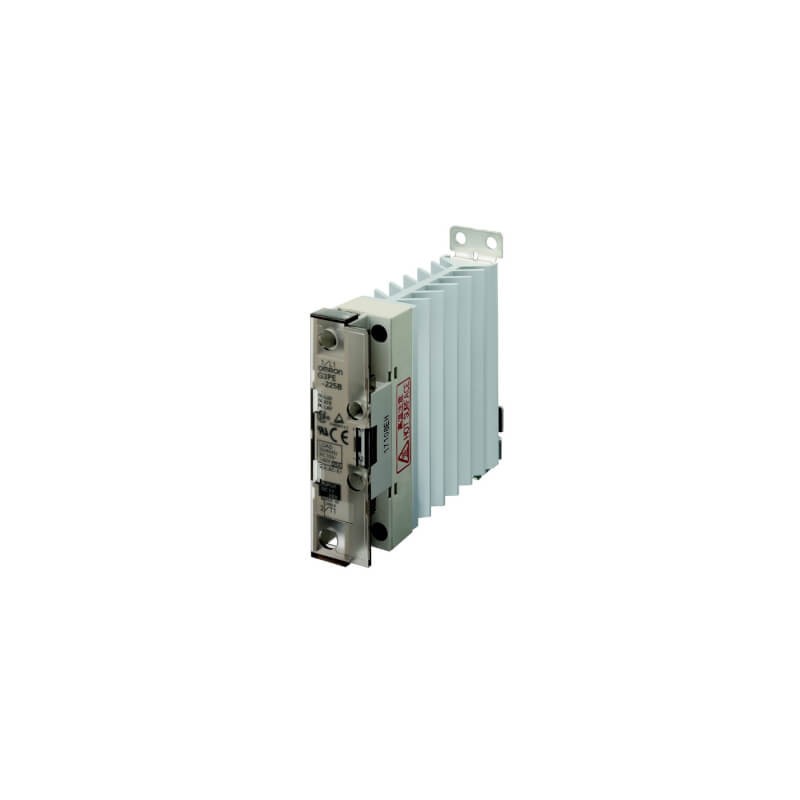

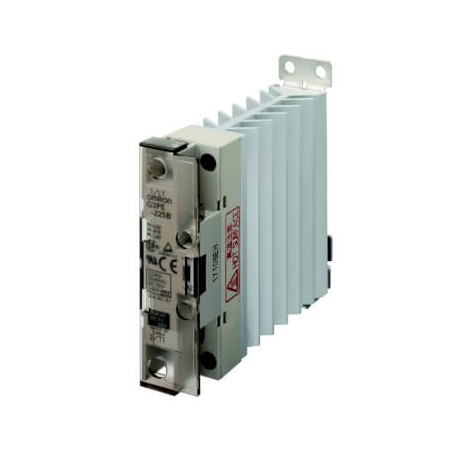

G3PE-225BL 12-24VDC G3PE4006E G3PE225BLDC1224BYOMZ OMRON 25A 100-240 в переменного тока Однофазный C DIN С у.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

G3PE-225BL 12-24VDC G3PE4006E G3PE225BLDC1224BYOMZ OMRON 25A 100-240 в переменного тока Однофазный C DIN С у..

G3PE-225BL 12-24VDC

G3PE4006E

G3PE225BLDC1224BYOMZ

OMRON

10

25A 100-240 в переменного тока Однофазный C DIN С устр

25 А, 100-240 В переменного тока, однофазный C DIN с дисп.

Твердотельное реле, 1 фаза, 25 А от 100 до 240 В переменного тока, с радиатором, монтаж на DIN-рейку, функция переключения без нулевого перекрестного переключения

Подробнее


Реле > Твердотельное реле

Твердотельные реле > G3PB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами OMRON

Общая стоимость: $684.93
Цена за единицу: $68.49
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Особенности

G3PE от компании Omron — компактное промышленное твердотельное реле с превосходной стойкостью к перенапряжениям

Оригинальная схема подавления перенапряжений, предусмотренная в реле G3PE, обеспечивает превосходную стойкость к выбросам напряжения и защищает полупроводниковый элемент от напряжений с амплитудой выше 30 кВ.

  • Одна или три фазы, выходной ток от 15 до 45 A
  • Выходное напряжение от 100 до 240 В~ и от 200 до 480 В~
  • Доступны модели без функции контроля перехода фазы через ноль
  • Повышенная электрическая прочность выходных цепей для защиты от перенапряжений
  • Клеммная крышка для защиты от прямого контакта с токоведущими частями
  • Монтаж на DIN-рейку или с помощью винтов

Ordering information

Phases

Rated voltage
(operating voltage)

Rated output load

Permissible I2t
(half 60 Hz wave)

Applicable heater capacity
AC1: resistive load)

Size in mm (H×W×D)

Number of poles

Order code

1

100 to 240 VAC
(75 to 264 VAC)

15 A (at 40°C)

121 A2s

3 kW (at 200 VAC)

100×22.5×100

1

G3PE-215B DC12-24

25 A (at 40°C)

260 A2s

5 kW (at 200 VAC)

1

G3PE-225B DC12-24

35 A

1,260 A2s

7 kW (at 200 VAC)

100×44.5×100

1

G3PE-235B DC12-24

45 A

9 kW (at 200 VAC)

1

G3PE-245B DC12-24

200 to 480 VAC
(180 to 528 VAC)

15 A (at 40°C)

128 A2s

6 kW (at 400 VAC)

100×22.5×100

1

G3PE-515B DC12-24

25 A (at 40°C)

1,350 A2s

10 kW (at 400 VAC)

1

G3PE-525B DC12-24

35 A

14 kW (at 400 VAC)

100×44.5×100

1

G3PE-535B DC12-24

45 A

6,600 A2s

18 kW (at 400 VAC)

1

G3PE-545B DC12-24

3

200 to 480 VAC
(180 to 528 VAC)

15 A (at 40°C)

260 A2s

12.5 kW (at 480 VAC)

100×80×155

3

G3PE-515B-3N DC12-24

2

G3PE-515B-2N DC12-24

25 A (at 40°C)

20.7 kW (at 480 VAC)

120×80×155

3

G3PE-525B-3N DC12-24

100×80×155

2

G3PE-525B-2N DC12-24

35 A

1,260 A2s

29 kW (at 480 VAC)

140×80×155

3

G3PE-535B-3N DC12-24

120×80×155

2

G3PE-535B-2N DC12-24

45 A

37.4 kW (at 480 VAC)

140×110×155

3

G3PE-545B-3N DC12-24

140×80×155

2

G3PE-545B-2N DC12-24

Specifications

Rated input voltage

12 to 24 VDC

Operating voltage range

9.6 to 30 VDC

Rated input current (impedance)

7 mA max. (zero cross models); 15 mA max. (models without zero cross)

Zero cross function

Yes

Must operate voltage

9.6 VDC max.

Must release voltage

1 VDC min.

Isolation method

Phototriac coupler

Operation indicator

Yes (yellow)

Load voltage range

200 to 480 VAC models: 180 to 528 VAC

100 to 240 VAC models: 75 to 264 VAC

Operate time

1/2 of load power source cycle +1 ms max.

Release time

1/2 of load power source cycle +1 ms max.

Leakage current

10 mA (at 200 VAC)

Ambient temperature

Operating: -30 to 80°C

ETIM for 376275 Relays (EC002055)
Характеристика Значение
Voltage type (operating voltage) (EF005294) DC
Voltage type for actuating (EF008242) DC
Switching at zero-crossing (EF011956) No
Modular version (EF001126) No
Rated operation current Ie at AC-1 (EF006069) 25 A
Number of phases (EF000351) 1
Operating voltage DC (EF008208) 100 V
Rated control supply voltage DC (EF003980) 12 V

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG OMRON RU.pdf 70 Mbytes
G3PE-225BL 12-24VDC G3PE225BLDC1224BYOMZ G3PE4006E g3pe_single_phase_solid_state_relays_for_heaters_datasheet_en.pdf 2 Mbytes G3PE-225BL 12-24VDC G3PE225BLDC1224BYOMZ G3PE4006E g3pe_single_phase_solid_state_relays_for_heaters_datasheet_en.pdf
