> OMRON>Твердотельные реле >G3PA>G3PA-240B-VD 5-24VDC G3PA4002D G3PA240BVDDC524BYOMZ OMRON 40A 24-240 в переменного тока DIN-Рейку Индикатор
ANUNCIAR
Предыдущий товар Следующий продукт

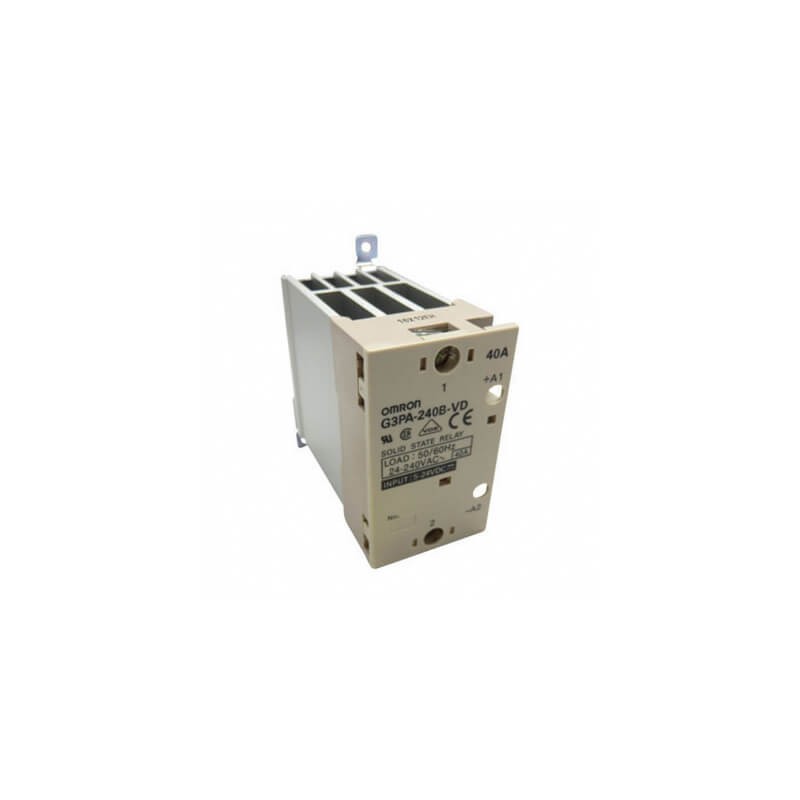

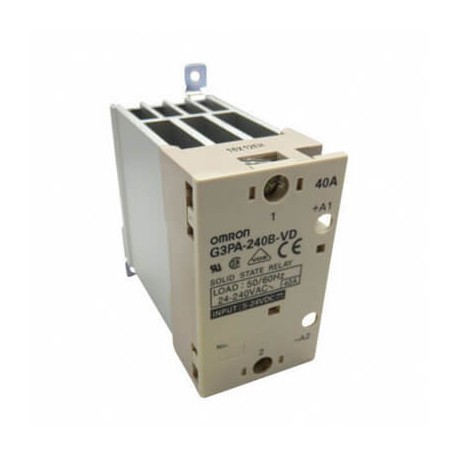

G3PA-240B-VD 5-24VDC G3PA4002D G3PA240BVDDC524BYOMZ OMRON 40A 24-240 в переменного тока DIN-Рейку Индикатор Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

G3PA-240B-VD 5-24VDC G3PA4002D G3PA240BVDDC524BYOMZ OMRON 40A 24-240 в переменного тока DIN-Рейку Индикатор

G3PA-240B-VD 5-24VDC

G3PA4002D

G3PA240BVDDC524BYOMZ

OMRON

10

40A 24-240 в переменного тока DIN-Рейку Индикатор

40A 24-240 В переменного тока Индикатор на DIN-рейку

Твердотельное реле, DIN-рейка/поверхностное крепление, 1-полюсно, 40 А, максимум 264 VAC

Подробнее


Реле > Твердотельное реле

Твердотельные реле > G3PA

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами OMRON

Общая стоимость: $980.30
Цена за единицу: $98.03
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Особенности

Твердотельные реле со сменным силовым блоком

Оптимальная конструкция радиатора способствует уменьшению размеров данного реле. Съемные блоки силовых элементов реле G3PA упрощают ремонт и обслуживание. Реле G3PA может монтироваться на DIN-рейку или крепиться винтами на основание.

  • Выходной ток от 20 до 60 А
  • Выходное напряжение от 24 до 480 В~
  • Пригодно для 3-фазных нагрузок
  • Заменяемые блоки силовых элементов

Ordering information

Rated output load

Zero cross function

Rated input voltage

Operating voltage range

Input
current impedance

Voltage level

Size in mm
(H×W×D)

Order code

Must operate voltage

Must release voltage

24 to 240 VAC

40 A

Yes

5 to 24 VDC

4 to 30 VDC

7 mA max.

4 VDC max.

1 VDC min.

100×47×100

G3PA-240B-VD DC5-24

60 A

100×110×100

G3PA-260B-VD DC5-24

40 A

24 VAC

19.2 to 26.4 VAC

1.4 kΩ ±20%

19.2 VAC max.

4.8 VAC min.

100×47×100

G3PA-240B-VD AC24

60 A

100×110×100

G3PA-260B-VD AC24

180 to 400 VAC

20 A

12 to 24 VDC

9.6 to 30 VDC

7 mA max.

9.2 VDC max.

1 VDC min.

100×37×100

G3PA-420B-VD DC12-24

30 A

100×47×100

G3PA-430B-VD DC12-24

200 to 480 VAC

20 A

100×37×100

G3PA-420B-VD-2 DC12-24

30 A

100×47×100

G3PA-430B-VD-2 DC12-24

50 A

100×110×100

G3PA-450B-VD-2 DC12-24

Accessories

Replacement parts: Power device cartridges

Load voltage range

Carry current

Applicable SSR

Order code

19 to 264 VAC

40 A

G3PA-240B-VD DC5-24

G32A-A40-VD DC5-24

G3PA-240B-VD AC24

G32A-A40-VD AC24

60 A

G3PA-260B-VD DC5-24

G32A-A60-VD DC5-24

G3PA-260B-VD AC24

G32A-A60-VD AC24

150 to 440 VAC

20 A

G3PA-420B-VD DC12-24

G32A-A420-VD DC12-24

30 A

G3PA-430B-VD DC12-24

G32A-A430-VD DC12-24

180 to 528 VAC

20 A

G3PA-420B-VD-2 DC12-24

G32A-A420-VD-2 DC12-24

30 A

G3PA-430B-VD-2 DC12-24

G32A-A430-VD-2 DC12-24

50 A

G3PA-450B-VD-2 DC12-24

G32A-A450-VD-2 DC12-24

G32A-D__ enables 2 line switching of 3 phase configurations

Current flow

Applicable SSR

Order code

20 A

G3PA-420B-VD, G3PA-420B-VD-2

G32A-D20

30 A

G3PA-430B-VD, G3PA-430B-VD-2,
G3PA-240B-VD, G3PA-240BL-VD

G32A-D40

40 A

Specifications

Isolation

Phototriac coupler

Indicator

Yes

Ambient temperature

Operating: −30 to 80°C

Load voltage range

200 to 480 VAC: 180 to 528 VAC

24 to 240 VAC: 19 to 264 VAC

180 to 400 VAC: 150 to 440 VAC

Output ON drop

1.6 V (RMS) max.

Operate time

0.5 of load power source cycle + 1 ms max. (DC input, -B models)

1.5 of load power source cycle + 1 ms max. (AC input)
1 ms max. (-BL models)

Release time

0.5 of load power source cycle + 1 ms max. (DC input)

1.5 of load power source cycle + 1 ms max. (AC input)

ETIM for 376268 Relays (EC002055)
Характеристика Значение
Voltage type (operating voltage) (EF005294) DC
Voltage type for actuating (EF008242) DC
Switching at zero-crossing (EF011956) Yes
Modular version (EF001126) No
Rated operation current Ie at AC-1 (EF006069) 40 A
Number of phases (EF000351) 1
Rated operation current Ie at AC-3 (EF006070) 40 A
Operating voltage DC (EF008208) 4 V
Rated control supply voltage DC (EF003980) 5 V

Datasheet - PDF

▲
