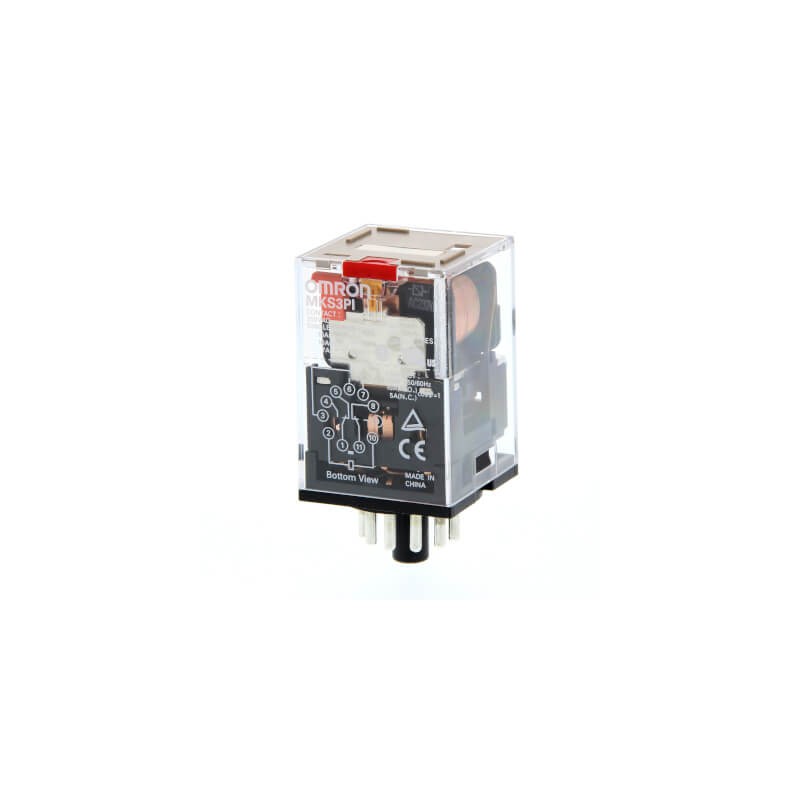

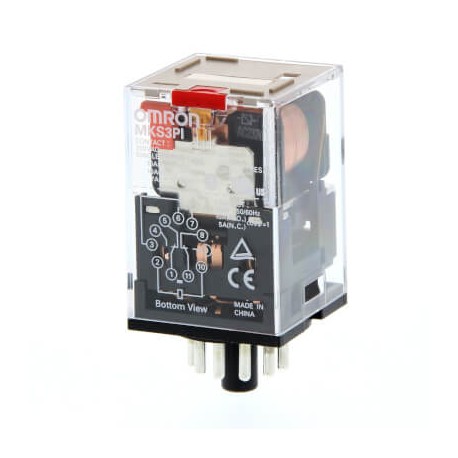

MKS3PI-5 240VAC MKSN8478A MKS3PI5AC240BYOMZ OMRON Реле, plug-in, 11-pin, 3PDT, 10A, мех indicator, test butt..
MKS3PI-5 240VAC
MKSN8478A
MKS3PI5AC240BYOMZ
OMRON
20
Реле, plug-in, 11-pin, 3PDT, 10A, мех indicator, test button
Реле, Plug-в, 11-контактный, 3PDT, 10А, индикатор мех, кнопка Тест
Реле, штекер, 11-контактный, 3PDT, 10 А, индикатор меха, кнопка проверки
Реле > Промежуточное реле
Промышленные реле > MK-I/-S
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами OMRON
Best sellers
▲Описание
▲Реле обÑего назнаÑениÑ, обладаÑÑее иÑклÑÑиÑелÑной надежноÑÑÑÑ
ÐоÑвивÑиÑÑ Ð½Ð° ÑÐ²ÐµÑ 50 Ð»ÐµÑ Ð½Ð°Ð·Ð°Ð´, ÑеÑÐ¸Ñ MK(S) не Ñаз подÑвеÑдила ÑÐ²Ð¾Ñ Ð¸ÑклÑÑиÑелÑнÑÑ Ð½Ð°Ð´ÐµÐ¶Ð½Ð¾ÑÑÑ. ЧÑÐ¾Ð±Ñ Ð¿ÑовеÑка ÑабоÑоÑпоÑобноÑÑи оÑÑÑеÑÑвлÑлаÑÑ Ñак же пÑоÑÑо, как и в оÑÑалÑнÑÑ Ð½Ð°ÑÐ¸Ñ Ñеле, Ð¼Ñ Ñнабдили Ñеле MK-S блокиÑÑемой ÑеÑÑовой кнопкой, ÑÑнкÑиониÑÑÑÑей Ñак же, как и в Ñеле ÑеÑий MY(S) и G2R(S).
- ÐонÑигÑÑаÑÐ¸Ñ ÐºÐ¾Ð½ÑакÑов: DPDT (8 вÑводов) и 3PDT (11 вÑводов)
- ÐоммÑÑиÑÑемÑй Ñок до 10 A
- ÐлокиÑÑÐµÐ¼Ð°Ñ ÑеÑÑÐ¾Ð²Ð°Ñ ÐºÐ½Ð¾Ð¿ÐºÐ° Ð´Ð»Ñ Ð¿ÑоÑÑой пÑовеÑки
- Ðиапазон ÑабоÑÐ¸Ñ ÑемпеÑаÑÑÑ Ð¾Ñ â40 до 60°C
Ordering information
Contact form | Mechanical indicator & lockable test button | LED indicator | Diode | Order code( ___ = coil voltage + AC/DC) | Common coil voltages | |
|---|---|---|---|---|---|---|
DC | AC | |||||
DPDT (2-pole) | yes | no | no | MKS2PI | 12, 24, 110 | 24, 110, 230 |
yes | MKS2PIN | 24 | 24, 230 | |||
3PDT (3-pole) | no | MKS3PI-5 | 12, 24, 48, 110 | 12, 24, 110, 230 | ||
yes | MKS3PI-D-5 | 24 | N/A | |||
yes | no | MKS3PIN-5 | 12, 24 | 24, 110, 230 | ||
yes | MKS3PIN-D-5 | 24 | N/A | |||
Sockets & accessories
For type | Order code | |||
|---|---|---|---|---|
DIN rail | ||||
Screw | Box clamp | |||
Socket | Clip (set= 2 pcs.) | Socket | ||
MKS2 | PF083A-E | PFC-A1 | - | PF083A-D |
MKS3 | PF113A-E | PFC-A1 | PF113A-N | PF113A-D |
Specifications
Coil ratings
Rated voltage | Must operate voltage | Must release voltage | Max. voltage | Power consumption (approx.) | |
|---|---|---|---|---|---|
% of rated voltage | |||||
AC | 6 V, 12 V, 24 V, 100 V, 110 V, 120 V, 200 V, 220 V, 230 V, 240 V | 80% max. | 30% min. | 110% | 2.3 VA (60 Hz) |
2.7 VA (50 Hz) | |||||
DC | 6 V, 12 V, 24 V, 48 V, 100 V, 110 V | 15% min. | 1.4 W | ||
Contact ratings
Load | 2- or 3-pole | |
|---|---|---|
Resistive load | Inductive load | |
Contact material | AgSnIn | |
Rated load | NO: 10 A at 250 VAC NC: 5 A at 30 VDC | 7 A at 250 VAC |
Rated carry current | 10 A | |
Max. switching voltage | 250 VAC, 250 VDC | - |
Max. switching current | 10 A | |
Max. switching power | 2,500 VA/ 300 W | 1,250 VA/150 W |
Mechanical life | 5,000,000 operations min. | |
Electrical life | 100.000 operations min. | |
Technical data
Operating time | AC: 20 ms max., DC: 30 ms max. |
Release time | 20 ms max. (40 ms max. for built-in Diode relays) |
Dielectric strength | 2,500 VAC (coil-contact) |
Ambient temperature | Operating: -40 to 60°C (with no icing or condensation) |
Size in mm (HÃWÃD) | 34.5Ã34.5Ã53.3 |
Dimension relay & socket
Type | Size in mm (HÃWÃD) |
|---|---|
PF083A-E + MKS | 56Ã41Ã77.8 (incl. clip) |
PF113A-E + MKS | 56Ã42.8Ã87.8 (incl. clip) |
PF___A-D + MKS | 65Ã38Ã80.3 |
1.Many various terminal arrangements possible, please see specifications.
2.Other coil voltages available. Please see specifications.
| Характеристика | Значение |
|---|---|
| Type of switch contact (EF003358) | Other |
| Degree of protection (IP) (EF005474) | Other |
| Type of electric connection (EF003961) | Other |
| Complete with socket (EF003359) | No |
| Number of contacts as change-over contact (EF008257) | 3 |
| Number of contacts as normally open contact (EF008256) | 0 |
| Width (EF000008) | 34.5 mm |
| Number of contacts as normally closed contact (EF008255) | 0 |
| Height (EF000040) | 34.5 mm |
| Depth (EF000049) | 52.5 mm |
| Rated control supply voltage AC 60 Hz (EF003979) | 192 V |
| Rated control supply voltage AC 50 Hz (EF003978) | 192 V |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOGO OMRON AUTOMATION EN.pdf | 19 Mbytes |
|
| PDF CATALOG OMRON RU.pdf | 70 Mbytes |
|
